O plugue do micro-ondas encaixou perfeitamente no espelho da parede, mas o visor nem sequer acendeu.
Em 40% das ocorrências o defeito é apenas fio solto no borne de conexão, enquanto em 30% decorre de lâminas internas frouxas por desgaste mecânico. Antes de comprar peças novas, verifique se o disjuntor do circuito desarmou no quadro geral. Em 2026, consertar uma tomada com eletricista custa de R$ 50 a R$ 120 por ponto, a diária técnica varia de R$ 200 a R$ 380 e a instalação de circuito novo de 20A para eletrodomésticos pesados fica entre R$ 150 e R$ 320 em São Paulo.
Tomada Não Funciona: Os Riscos do Mau Contato e Sobrecarga
Uma tomada com mau funcionamento gera riscos silenciosos que podem comprometer a integridade física de todo o circuito elétrico residencial.
Quando um plugue fica frouxo ou os parafusos de fixação dos cabos perdem o aperto, a área de contato efetiva entre os metais é drasticamente reduzida. Esse estrangulamento eleva a resistência elétrica localizada, desencadeando o fenômeno termodinâmico conhecido como Efeito Joule.
A potência térmica dissipada pelo Efeito Joule é proporcional à resistência de contato e ao quadrado da corrente elétrica circulante. Em termos práticos: ao ligar um equipamento de alta potência em um borne frouxo, a temperatura interna da caixinha de embutir pode ultrapassar facilmente 120°C.
Esse aquecimento excessivo resseca e carboniza a isolação de PVC dos condutores de cobre. Com o tempo, o isolamento plástico se rompe, provocando arcos elétricos contínuos, derretimento do espelho de acabamento e curtos-circuitos que representam a principal causa de incêndios residenciais de origem elétrica.
Corrigir falhas em tomadas assim que os primeiros sintomas surgem (como plugue frouxo, estalos sutis ou falta de energia intermitente) é uma medida preventiva essencial para a proteção patrimonial da sua residência.
Curadoria Técnica Lar Pontual Engenharia
Ferramentas próprias de engenharia, escolhidas para este assunto.Nas revisões elétricas que executamos, a maioria das tomadas inoperantes é causada por fios soltos nos bornes ou desarmes no quadro. Testar a continuidade e a tensão com segurança orienta o conserto rápido.
Disjuntor de 25A desarma quando ligo o chuveiro. Fiação ou carga?
Assistente de IA para Problemas Residenciais
Descreva a infiltração, o curto-circuito ou a rachadura e obtenha um pré-diagnóstico com as possíveis causas e os produtos de engenharia adequados.
Retrofit de Elétrica: o Caderno Técnico deste assunto
Como atualizar quadros de luz em prédios antigos para suportar a vida moderna sem riscos de incêndio.
Cote os Materiais do Reparo Pelo Menor Preço
Impermeabilizante, argamassa e tinta: compare os produtos do conserto na Leroy Merlin, Telhanorte, Obramax e mais.
Principais Causas para uma Tomada Parar de Funcionar
Diagnosticar o fator exato que desenergizou o ponto é fundamental para evitar a troca inútil de peças em perfeito estado.
Em levantamentos técnicos e vistorias de engenharia realizadas pela equipe da Lar Pontual em imóveis residenciais de São Paulo/SP, as causas de tomadas inoperantes apresentam a seguinte distribuição estatística:
Incidência das Causas de Tomadas sem Energia
- Fios Soltos ou Bornes Desapertados42,0%
- Desarme de Disjuntor ou Dispositivo DR28,0%
- Sobrecarga Térmica e Módulo Derretido (10A x 20A)16,0%
- Condutor Neutro Interrompido no Conduíte9,0%
- Outros (1)5,0%
Desarme de Disjuntores no Quadro de Distribuição
O disjuntor atua como o sistema de proteção térmica e magnética do circuito elétrico da sua residência, monitorando a corrente em tempo real.
O elemento bimetálico interno do disjuntor desarma em caso de sobrecarga prolongada (por exemplo, quando um secador de cabelo e um micro-ondas funcionam simultaneamente no mesmo circuito), enquanto a bobina magnética desarma instantaneamente ao detectar um curto-circuito franco.
Se o disjuntor estiver na posição desligada ou em posição intermediária de desarme (trip), todas as tomadas ligadas àquele circuito ficarão desenergizadas até que a falha seja isolada e a alavanca rearmada manualmente.
Atuação do Dispositivo DR por Fuga de Corrente
O Dispositivo Diferencial Residual (DR ou IDR) é um componente obrigatório pela norma ABNT NBR 5410 em áreas molhadas (como banheiros, cozinhas, lavanderias e áreas externas). Ele compara continuamente a corrente que entra pelo condutor fase com a corrente que retorna pelo neutro.
Se houver uma diferença igual ou superior a 30 miliamperes (30 mA), o DR interpreta essa divergência como fuga de corrente para o terra ou através do corpo de uma pessoa, cortando o fornecimento de energia em milissegundos para evitar choques fatais.
Umidade acumulada dentro do conduíte, um condutor descascado encostando na carcaça metálica da caixinha ou um eletrodoméstico com isolação interna danificada são as causas mais comuns para o desarme do DR.
Fios Soltos ou Oxidados nos Bornes Internos
Com o passar dos anos, as vibrações mecânicas decorrentes de plugar e desplugar aparelhos afrouxam os parafusos de aperto dos bornes da tomada.
Além da folga mecânica, a umidade residual nas paredes e a presença de ar provocam a oxidação da superfície do cobre (formando uma camada escura de óxido cúprico), o que interrompe a continuidade da condução elétrica. Nesses casos, o fio permanece encaixado no módulo, mas a corrente não consegue passar para os contatos do plugue.

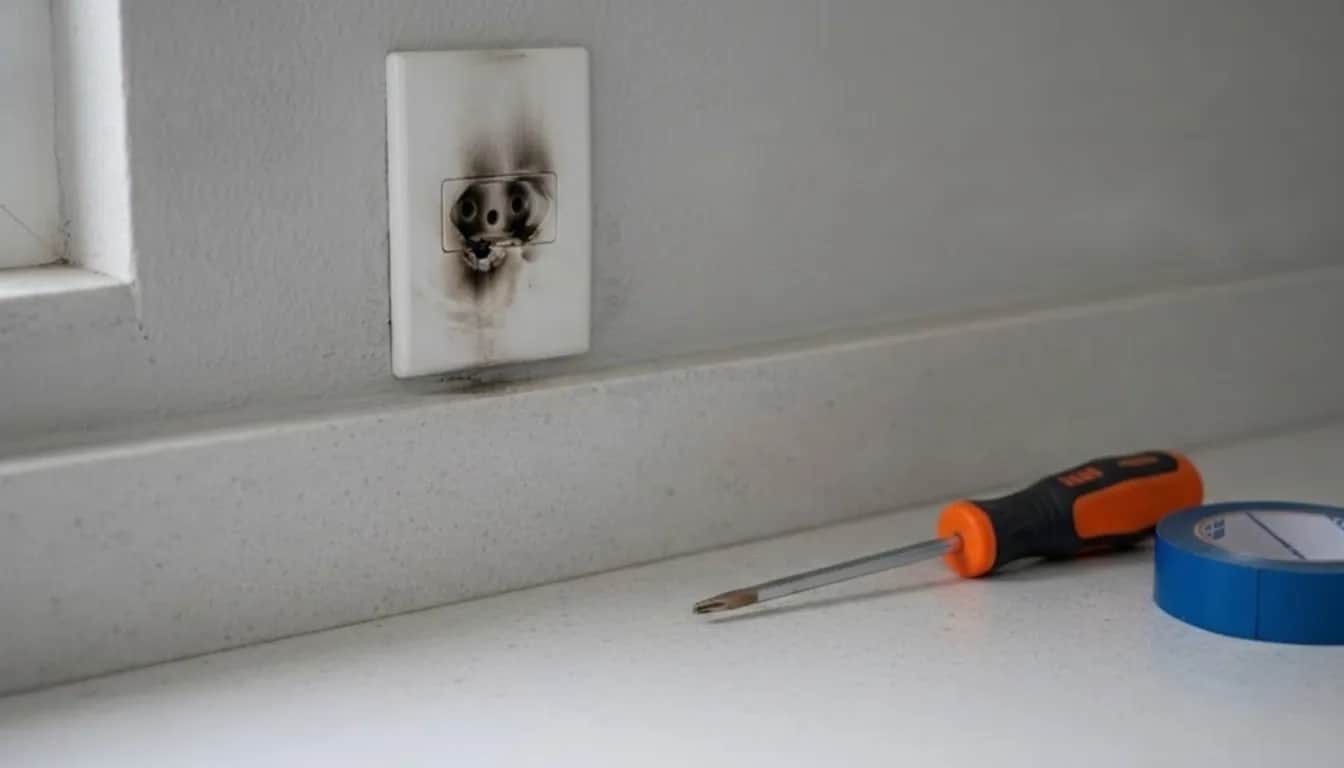

Sobrecarga e Derretimento Físico dos Contatos
Forçar o plugue de pinos grossos (4,8 mm) de um aparelho de 20 amperes (como fritadeiras elétricas, fornos ou ferros de passar) em uma tomada convencional de 10 amperes (projetada para pinos finos de 4,0 mm) deforma as lâminas elásticas de latão internas.
A deformação permanente reduz a pressão de contato, gerando pequenas centelhas (microarcos voltaicos) a cada utilização. O calor intenso gerado funde o invólucro plástico de policarbonato do módulo, colando ou isolando os contatos metálicos de forma irreversível.
Rompimento do Cabo Neutro ou Fio Partido no Conduíte
Uma das situações mais intrigantes para quem faz testes caseiros ocorre quando a chave de teste acende ao ser inserida na tomada, mas nenhum aparelho liga ao ser conectado.
Esse sintoma indica que a fase está chegando normalmente ao ponto, mas o condutor neutro está rompido em alguma emenda intermediária, dentro de uma caixinha de passagem no teto ou no barramento de neutro do quadro de distribuição. Sem o neutro contínuo, o circuito fica aberto e a corrente não tem caminho de retorno para fechar o ciclo de alimentação.
Tabela: Custos de Reparo e Substituição (2026)
O custo para consertar ou substituir tomadas residenciais varia conforme o tipo de módulo (simples, duplo, 10A ou 20A), a complexidade do circuito e a necessidade de intervenção no quadro elétrico.
Para serviços executados por conta própria, o gasto restringe-se ao valor dos materiais de acabamento em lojas de construção. Já na contratação de um eletricista qualificado em São Paulo/SP, os profissionais costumam cobrar por ponto instalado ou por diária/chamado mínimo de manutenção preventiva e corretiva.
Custos de Reparo e Substituição de Tomadas em 2026
A diária de um eletricista profissional em São Paulo varia entre R$ 220,00 e R$ 380,00. Caso você possua vários pontos com mau contato, espelhos manchados ou disjuntores antigos na residência, a melhor estratégia financeira é contratar a diária completa para revisar todos os módulos e reapertar os barramentos do quadro geral em uma única visita.
Diferenças Técnicas entre Tomadas de 10A e 20A (NBR 14136)
O padrão brasileiro de plugues e tomadas estabelecido pela norma ABNT NBR 14136 divide os módulos residenciais em duas categorias distintas de corrente nominal: 10 amperes e 20 amperes.
Compreender essa divisão técnica evita sobrecargas térmicas e danos irreversíveis aos módulos embutidos na parede:
Diferenças Técnicas entre Tomadas de 10A e 20A (NBR 14136)
Nunca utilize adaptadores tipo benjamin ou lime os pinos de aparelhos de 20A para encaixá-los em tomadas de 10A. Caso você precise ligar eletrodomésticos pesados na bancada da cozinha ou banheiro, substitua o módulo para 20A e confirme se a fiação que chega até a caixinha possui seção mínima de 2,5 mm².
Com Ajuda da IA Descubra a Causa Raiz do Problema Antes de Chamar o Pedreiro
Converse com o ChatLP e descreva rachaduras, disjuntores desarmando ou manchas de umidade. Nossa IA analisa o caso, indica os testes manuais e os produtos cristalizantes ou hidrofugantes necessários.
Ferramentas e Equipamentos Necessários para o Conserto
Para intervir com segurança em circuitos elétricos, dispor das ferramentas manuais adequadas e equipamentos de medição certificados é uma exigência técnica inegociável.
Equipamentos de Medição e Teste de Tensão
- Multímetro Digital (CAT II/III 600V): É o instrumento mais confiável da bancada elétrica. Permite selecionar a escala de tensão alternada (750V AC) para medir a voltagem exata entre Fase-Neutro, Fase-Terra e Neutro-Terra, além de testar a continuidade de condutores rompidos.
- Chave de Teste Digital ou Neon: Ferramenta compacta que acende um LED ou exibe o valor indicativo de tensão ao entrar em contato com o condutor fase, permitindo verificar rapidamente a presença de energia sem risco de choque.
- Detector de Tensão por Indução (Sem Contato): Dispositivo em formato de caneta que emite aviso sonoro e luminoso por aproximação magnética, ideal para checar se um cabo está energizado antes de cortar ou desencapar.
Ferramentas Manuais Isoladas para Eletricistas
- Chaves de Fenda e Philips Isoladas (1.000V): Fabricadas de acordo com a norma NR 10, possuem haste com revestimento plástico isolante até a ponta, prevenindo toques acidentais entre partes energizadas e a carcaça da caixinha metálica.
- Alicate Universal e Alicate de Bico Meia-Cana Isolados: Essenciais para puxar condutores no fundo da caixa 4x2, modelar a curvatura dos cabos rígidos ou flexíveis e auxiliar no aperto mecânico de terminais.
- Alicate Decapador e Cortador de Cabos: Permite remover exatamente de 6 a 8 milímetros da capa isolante de PVC sem riscar ou cortar os filamentos de cobre internos dos cabos flexíveis.
- Fita Isolante de Alta Fusão ou Conectores de Torção/Mola: Utilizados para refazer emendas seguras e isolar derivações internas na caixinha de passagem.
Como Testar a Tomada e Diagnosticar a Causa Raiz
Antes de desmontar a parede ou adquirir peças de reposição, execute um roteiro lógico de testes para isolar a falha com precisão de engenharia:
- Teste de Carga Conhecida: Desconecte o aparelho suspeito e plugue outro equipamento elétrico de funcionamento 100% garantido (como um abajur ou carregador de celular com LED indicador) no mesmo ponto. Se o segundo aparelho funcionar, o defeito está no plugue ou na fonte do primeiro equipamento.
- Inspeção Visual no QDC: Dirija-se ao quadro de distribuição de circuitos e verifique a posição de todos os disjuntores e do interruptor DR. Se alguma chave estiver desarmada (em posição central ou para baixo), rearme-a com firmeza até ouvir o clique. Se o disjuntor desarmar novamente no mesmo segundo, há curto-circuito na linha.

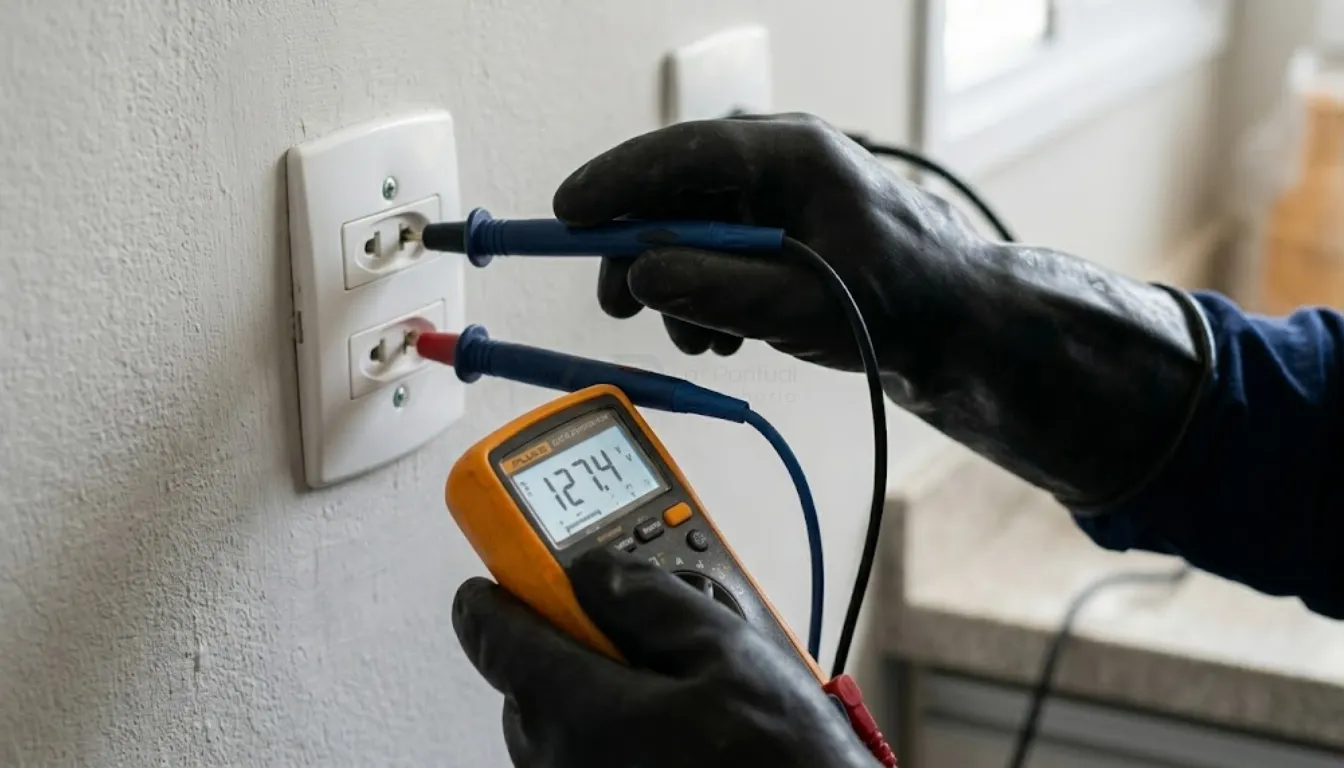

- Medição de Tensão com Multímetro: Ajuste o seletor do multímetro na escala de tensão alternada (V~ ou ACV 750V). Insira as duas pontas de prova nos orifícios da tomada:
- Entre Fase e Neutro: Deve marcar aproximadamente 127V (ou 220V em redes bifásicas).
- Entre Fase e Terra: Deve marcar o mesmo valor da rede (127V ou 220V), confirmando que o aterramento está ativo.
- Entre Neutro e Terra: Deve marcar próximo de 0V (leituras entre 0V e 3V são normais). Se a medição entre Fase-Neutro for 0V e entre Fase-Terra for 127V, o condutor neutro está interrompido no circuito.
- Verificação de Queda de Tensão: Se a tensão medida em vazio for 127V, mas cair bruscamente para menos de 95V ao plugar uma carga leve, existe uma emenda frouxa ou fio oxidado com alta resistência na linha de alimentação.

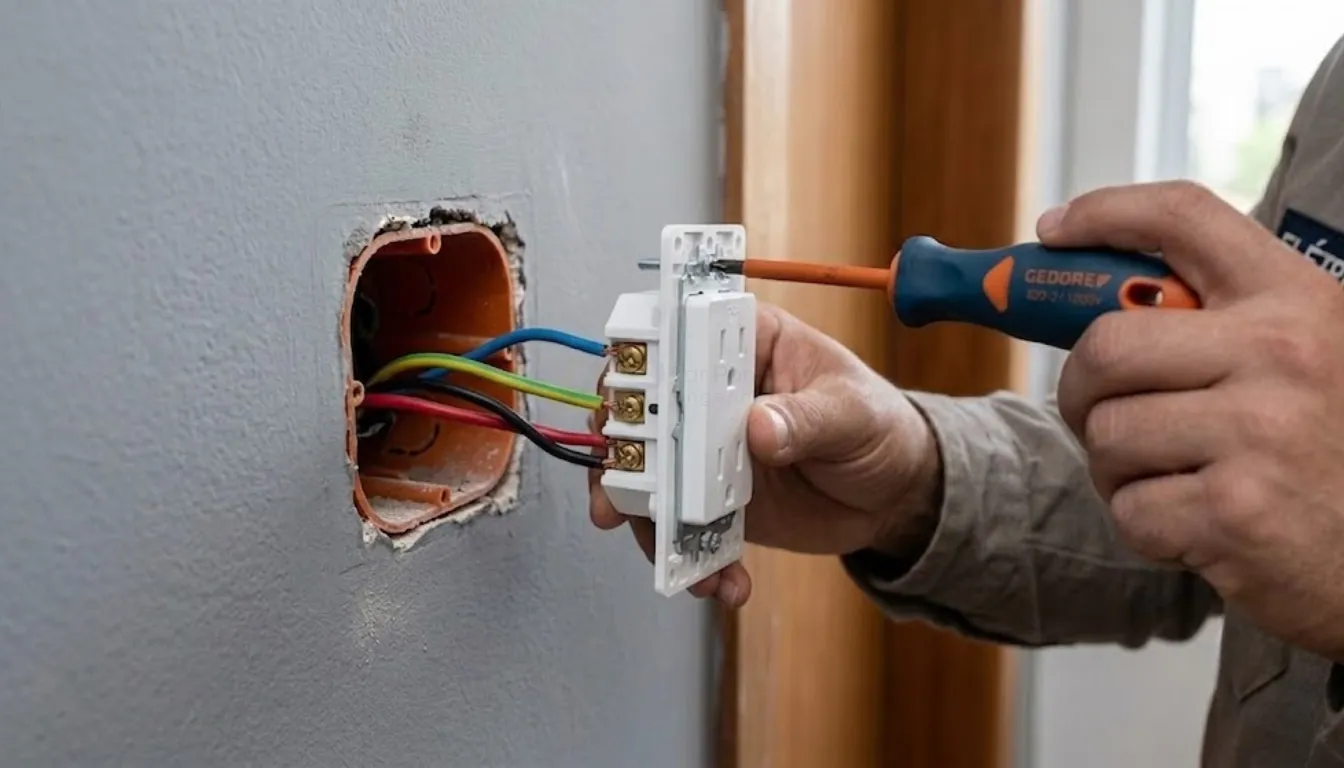

Passo a Passo para Substituir a Tomada Danificada
A substituição de um módulo de tomada queimado ou frouxo é uma tarefa simples e segura, desde que executada com respeito estrito às regras de segurança elétrica:
- Desenergização Obrigatória: Desligue o disjuntor do circuito específico no quadro geral. Se o quadro não estiver identificado, desligue o disjuntor geral da residência para garantir risco zero de choque elétrico.
- Teste de Ausência de Tensão: Insira a chave de teste ou multímetro nos orifícios da tomada que será manuseada para confirmar que a energia foi completamente cortada antes de tocar em qualquer componente metálico.
- Remoção do Acabamento: Com a ponta de uma chave de fenda pequena, solte a placa frontal plástica (espelho) pelas fendas laterais de pressão. Em seguida, desaperte os dois parafusos que prendem o suporte metálico ou plástico à caixinha 4x2 embutida na parede.
- Exposição da Fiação: Puxe o suporte suavemente para fora da caixinha, puxando os cabos com cuidado para não romper conexões antigas no interior do conduíte.
- Inspeção e Preparação dos Condutores: Desparafuse os bornes da tomada antiga e solte os fios. Se as pontas de cobre apresentarem coloração preta (oxidação) ou isolamento derretido, corte o trecho danificado com o alicate e decape cerca de 7 milímetros de capa nova e limpa.
- Conexão no Novo Módulo: Insira os fios nos bornes correspondentes da nova tomada e aperte os parafusos firmemente com a chave Philips isolada, garantindo que não sobre nenhum filamento de cobre exposto fora do borne plástico.
- Organização e Fechamento: Dobre os condutores em formato de "S" para acomodá-los no fundo da caixinha sem prensá-los. Parafuse o suporte na caixinha, alinhe o nível com o espelho, encaixe a placa de acabamento frontal e religue o disjuntor geral no quadro.
Padrão de Cores e Conexão dos Cabos segundo a NBR 5410
Para manter a padronização técnica e facilitar futuras manutenções, a norma ABNT NBR 5410 determina convenções rígidas de cores para condutores elétricos:
- Condutor Neutro (Azul-Claro): Deve ser conectado obrigatoriamente a um dos polos laterais da tomada. Nunca utilize azul para fase ou terra.
- Condutor de Proteção / Terra (Verde ou Verde-Amarelo): Deve ser ligado exclusivamente no borne do pino central da tomada, garantindo o escoamento seguro de eventuais fugas de carcaça.
- Condutor Fase (Vermelho, Preto, Marrom ou Cinza): Conectado ao polo lateral oposto ao neutro. Em instalações 127V com tomada posicionada horizontalmente, recomenda-se ligar o neutro no polo esquerdo e a fase no polo direito. Em circuitos bifásicos 220V (Fase + Fase), os dois polos laterais recebem cabos de fase e o central recebe o terra.
Erros Graves que Causam Curto-Circuito e Incêndios
Práticas inadequadas durante a manutenção de tomadas representam um perigo grave para os ocupantes do imóvel. Evite categoricamente os seguintes erros:
- Realizar Manutenção com Circuito Energizado: Tentar trocar tomadas "no quente" (com disjuntor ligado) expõe o usuário a choques elétricos severos e risco de curto-circuito acidental ao encostar a chave na caixinha de embutir.
- Inverter Fase com Terra: Conectar o condutor fase no borne central energiza diretamente a carcaça metálica de eletrodomésticos de três pinos (como geladeiras, fornos e computadores), transformando o aparelho em uma fonte letal de choque.
- Aperto Insuficiente dos Parafusos dos Bornes: Deixar os parafusos frouxos gera centelhamento contínuo, derretendo o plástico da tomada e criando risco iminente de princípio de incêndio na parede.
- Trocar o Disjuntor por Amperagem Maior sem Trocar o Fio: Quando o disjuntor desarma com frequência, alguns moradores trocam o disjuntor de 16A por um de 32A mantendo fios finos de 1,5 mm². Isso elimina a proteção térmica: o fio superaquece e pega fogo dentro do conduíte antes que o disjuntor desarme.
- Cortar o Pino Terra de Plugues: Eliminar o pino central para encaixar aparelhos em tomadas antigas de dois pinos anula a proteção contra choque e queima a placa eletrônica do equipamento durante surtos de tensão.
O Caderno Técnico deste assunto: Retrofit de Elétrica
Como atualizar quadros de luz em prédios antigos para suportar a vida moderna sem riscos de incêndio.
Quando Contratar um Eletricista Profissional
Embora a substituição de um módulo simples seja perfeitamente realizável por moradores atentos, certas patologias elétricas exigem instrumental técnico avançado e a presença de um eletricista habilitado com certificação NR 10:
- Disjuntor Desarmando Continuamente: Se o disjuntor ou o DR caem instantaneamente no momento em que a chave é religada (mesmo sem nenhum aparelho conectado às tomadas), há um curto-circuito franco ou falha grave de isolação na fiação embutida.
- Cheiro Persistente de Queimado ou Estalos: Odores de plástico fundido ou ruídos de centelhamento provenientes do interior das paredes ou do quadro de luz exigem intervenção emergencial imediata para evitar focos de incêndio.
- Fiação Antiga sem Aterramento: Imóveis antigos com condutores rígidos encapados em tecido, caixas de ferro oxidadas ou ausência total de condutor de proteção (terra) demandam uma reforma completa dos circuitos elétricos.
- Demanda por Novos Circuitos de 20A: Se você adquiriu aparelhos de alta potência e precisa instalar novas tomadas de 20A na cozinha ou área gourmet, um profissional deverá dimensionar a bitola dos cabos (2,5 mm² ou 4,0 mm²) e instalar um disjuntor exclusivo no QDC.
Checklist de Inspeção de Segurança Elétrica Residencial
- [ ] Firmeza dos Módulos: Verifique se as tomadas estão firmemente fixadas na parede, sem oscilar ou afundar ao plugar aparelhos.
- [ ] Integridade Visual dos Espelhos: Inspecione se há trincas, manchas amareladas ou pontos pretos de fumaça ao redor dos orifícios.
- [ ] Temperatura de Operação: Toque a superfície da placa de acabamento com os aparelhos ligados; o espelho deve permanecer frio ou em temperatura ambiente.
- [ ] Teste Periódico do DR: Pressione o botão de teste ("T") do dispositivo DR no quadro geral mensalmente; a alavanca deve desarmar imediatamente.
- [ ] Eliminação de Benjamins: Substitua adaptadores múltiplos do tipo "T" por filtros de linha certificados com varistor e fusível de proteção.
- [ ] Identificação dos Circuitos: Mantenha a tabela de identificação dos disjuntores atualizada na porta interna do quadro de distribuição.
FAQ - Perguntas Frequentes
Por que apenas uma tomada da casa parou de funcionar?
Quando apenas uma tomada fica sem energia enquanto as demais continuam normais, a causa está localizada na própria caixinha: um fio soltou-se do borne de aperto, o módulo interno quebrou ou sofreu carbonização, ou houve rompimento na derivação do condutor fase/neutro que alimenta aquele ponto específico.
Qual a diferença prática de uma tomada de 10A e 20A?
A tomada de 10 amperes possui orifícios de 4,0 mm e suporta aparelhos de baixa potência até 1.270W (em 127V) ou 2.200W (em 220V). A tomada de 20 amperes possui orifícios mais largos de 4,8 mm e suporta cargas de até 2.540W (em 127V) ou 4.400W (em 220V), sendo obrigatória para micro-ondas, fritadeiras elétricas e secadores de cabelo.
Posso ligar aparelhos potentes usando adaptadores Benjamin?
Não. O uso de adaptadores tipo benjamin ou "T" concentra correntes elevadas em conexões frágeis de latão estampado, gerando calor excessivo por Efeito Joule. Essa prática viola as normas de engenharia e é uma das maiores responsáveis por derretimento de tomadas e curtos-circuitos residenciais.
Como saber se o problema é o disjuntor ou a fiação?
Se o disjuntor do circuito estiver na posição ligada e o multímetro registrar 0V nos bornes de saída do próprio disjuntor no quadro, o disjuntor está queimado. Se houver tensão normal de 127V/220V na saída do disjuntor no quadro, mas a tomada da parede estiver desenergizada, a interrupção reside na fiação interna ou nas conexões da caixinha.
O que fazer quando a tomada está faiscando ou com cheiro de queimado?
Desligue imediatamente o disjuntor do circuito no quadro de distribuição para cortar a corrente elétrica. Não tente plugar nenhum aparelho no ponto. Remova o espelho para inspecionar se há fios derretidos e substitua o módulo completo danificado antes de restabelecer a energia.
É normal a tomada esquentar quando o aparelho está ligado?
Um leve aumento térmico em equipamentos de alta potência em uso contínuo pode ocorrer, mas o espelho da tomada nunca deve ficar quente ao toque nem exalar cheiro de plástico aquecido. Se a tomada estiver quente, há sobrecarga de corrente ou mau contato interno nos bornes que exige reparo imediato.
Conclusão: Segurança Elétrica e Eficiência Energética
A manutenção preventiva e a rápida regularização de tomadas inoperantes restabelecem o conforto diário dos moradores e eliminam os riscos graves de choques elétricos e incêndios residenciais.
Com ferramentas básicas isoladas, desligamento consciente do quadro de distribuição e respeito às cores normatizadas da ABNT NBR 5410, a substituição de módulos danificados é um procedimento acessível e seguro.
Se você está enfrentando problemas recorrentes de desarmes de disjuntores, quedas de tensão na sua rede ou precisa de ajuda técnica para planejar a reforma elétrica da sua casa, consulte a inteligência artificial da Lar Pontual Engenharia.
