Você já sentiu aquele estalo seco vindo do quadro de energia, seguido pela escuridão total? Se o seu DR (Dispositivo Diferencial Residual) está desarmando, a primeira coisa que você precisa saber é: ele não está quebrado, ele está te salvando da fiação ao toque.
O DR é o "anjo da guarda" da sua rede elétrica. Enquanto o disjuntor comum protege os fios contra sobrecarga e curto-circuito, o DR protege você contra choques elétricos e sua casa contra incêndios causados por pequenas fugas de corrente. Se ele caiu, é porque detectou que a eletricidade encontrou um caminho para a terra que não deveria existir.
Teste ponto a ponto: às vezes o DR dispara por causa de uma única tomada não funciona em curto.
Neste dossiê técnico, vamos além do óbvio. Vamos identificar por que casas modernas com muitos eletrônicos sofrem com desarmes fantasmas e como realizar uma Engenharia Diagnóstica para resolver o problema sem quebrar paredes desnecessariamente.
Resposta Rápida: O disjuntor DR desarmando costuma indicar uma fuga de corrente na fiação (como cabos úmidos ou desencapados), defeito em resistências (chuveiro ou torneira elétrica) ou acúmulo de aparelhos eletrônicos gerando microfugas na rede. O custo de diagnóstico técnico com megômetro em São Paulo/SP varia de R$ 350 a R$ 700, e a troca do dispositivo IDR/DDR custa de R$ 430 a R$ 680 (mão de obra de R$ 250 a R$ 350 + material de R$ 180 a R$ 280).

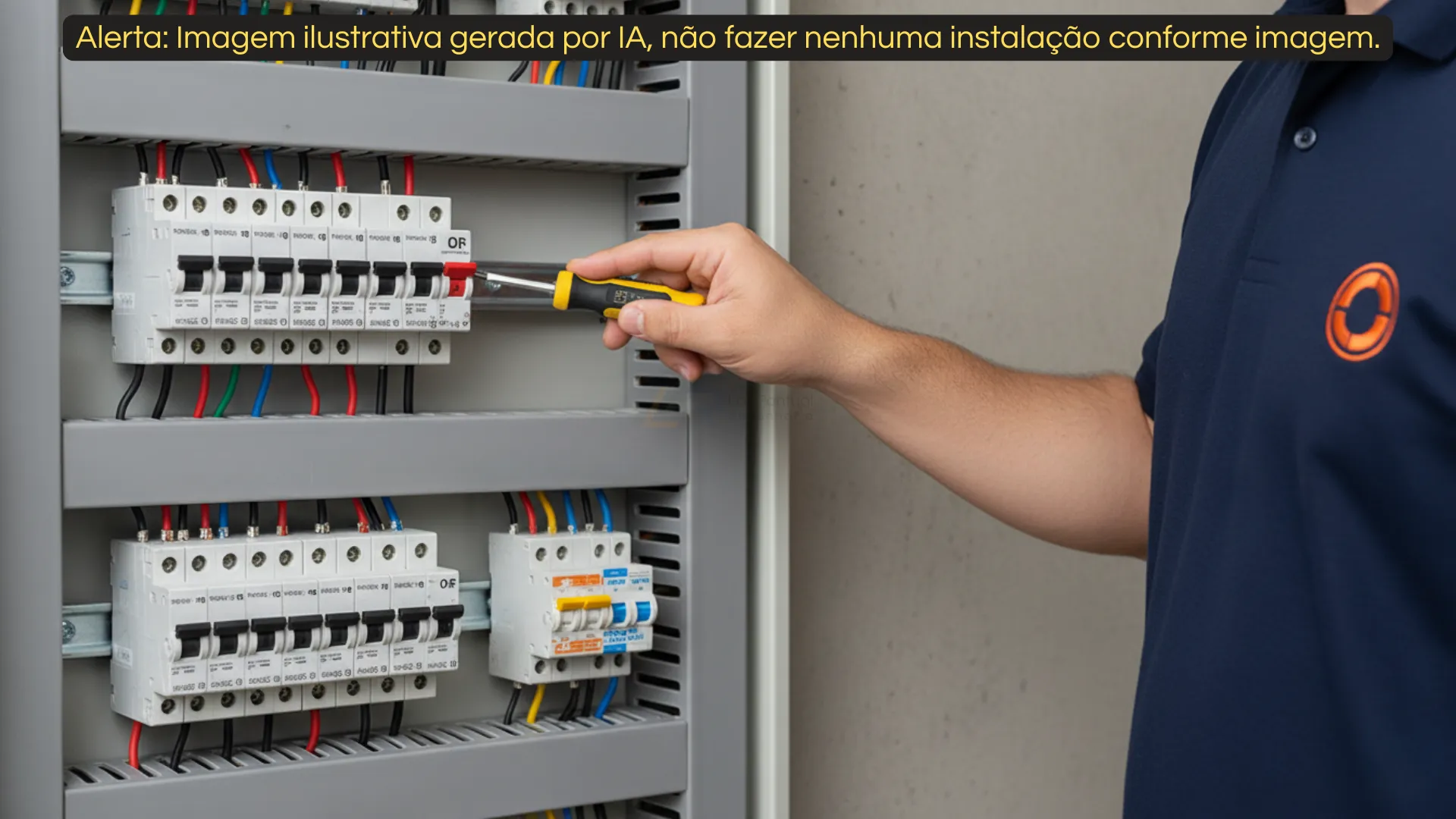

Porque o disjuntor DR desarma e qual a sua função técnica
O Interruptor Diferencial Residual (DR) monitora a integridade do fluxo elétrico de forma extremamente precisa. Em uma instalação ideal, toda a corrente que sai pela fase deve retornar integralmente pelo condutor neutro. Quando há uma diferença matemática entre essas duas correntes, significa que parte da eletricidade escapou para a terra por um caminho indesejado — o que chamamos de fuga de corrente.
Em termos de engenharia de instalações, o DR atua como um transformador de corrente toroidal que detecta o desequilíbrio vetorial entre os condutores. Se a diferença de corrente atingir o limite de sensibilidade do dispositivo (geralmente 30 miliampères para proteção humana), o campo magnético induzido aciona o gatilho mecânico, cortando a energia em milissegundos. Ele é obrigatório pela norma NBR 5410 em todas as áreas molhadas, molháveis e circuitos que alimentem áreas externas desde 1997.
Matriz Diagnóstica: árvore de decisão para identificar fuga de corrente
Ao contrário de tutoriais simplistas, um diagnóstico de engenharia é feito por eliminação sistemática. Use a tabela abaixo para identificar a origem provável da patologia elétrica com base no comportamento do dispositivo.
Matriz Diagnóstica de Desarme de DR (Atualizada 2026)
Fuga funcional vs. fuga por defeito: o acúmulo de eletrônicos
Este é o ponto que a maioria dos guias elétricos superficiais ignora. Residências modernas possuem dezenas de equipamentos eletrônicos dotados de fontes chaveadas (como lâmpadas LED, computadores, televisores e inversores de ar-condicionado).
- Fuga por Defeito: Ocorre quando um isolamento é fisicamente danificado, como uma resistência de chuveiro desgastada ou um fio com isolamento de PVC ressecado encostando na estrutura metálica do conduíte.
- Fuga Funcional: É uma característica de projeto dos filtros de linha internos de aparelhos eletrônicos, que jogam propositalmente correntes muito baixas (cerca de 0,5 mA a 2,0 mA por aparelho) para o condutor terra para filtrar ruídos eletromagnéticos.
Se você possuir um circuito único protegido por um único DR alimentando 20 lâmpadas LED, 3 computadores e 2 ares-condicionados do tipo Inverter, a soma matemática dessas microfugas funcionais naturais pode facilmente ultrapassar o limiar de 30 mA do dispositivo. O resultado? O disjuntor DR desarma sem que nenhum aparelho esteja com defeito. A solução de engenharia para este caso é aplicar o conceito de Seletividade, subdividindo os circuitos da residência em dois ou mais DRs de menor capacidade ou setores independentes.
Como saber se o DR está com defeito: testes práticos
Identificar se a patologia está na instalação elétrica ou se o próprio dispositivo perdeu sua calibração original é o primeiro passo para evitar gastos desnecessários de material.
- O Teste do Botão de Teste (T): Todo DR possui um botão físico gravado com a letra "T". Ao pressioná-lo, o circuito interno simula uma pequena fuga. O dispositivo deve cair instantaneamente. Se você apertar o botão e nada acontecer, o mecanismo interno de disparo está travado ou a mola de tração perdeu a pressão. A substituição do disjuntor deve ser imediata.
- Hipersensibilidade por Fadiga: Após suportar repetidos surtos de tensão ou operar em temperaturas elevadas no quadro, a bobina eletromagnética interna do DR pode sofrer fadiga e disparar com correntes de fuga insignificantes (por exemplo, 5 mA a 10 mA). Esse problema de calibração só pode ser diagnosticado de forma conclusiva utilizando um Miliamperímetro de Gancho profissional.
- Bornes Carbonizados: Se os bornes de fixação dos cabos apresentarem cheiro de ozônio, marcas escuras ou sinais de derretimento do plástico, indica que houve folga no aperto dos parafusos (ponto quente). O calor excessivo altera a condutividade e a permeabilidade magnética do transformador interno, inutilizando o componente.
Com Ajuda da IA Descubra a Causa Raiz do Problema Antes de Chamar o Pedreiro
Converse com o ChatLP e descreva rachaduras, disjuntores desarmando ou manchas de umidade. Nossa IA analisa o caso, indica os testes manuais e os produtos cristalizantes ou hidrofugantes necessários.
Normas Técnicas NBR
Comparador de Orçamentos
Análise de Contratos
DR desarmando o que pode ser: 6 causas principais
1. Condutores ressecados ou com fuga de isolação
O isolamento de PVC dos cabos elétricos possui vida útil estimada em 20 a 25 anos. Após esse período, o material resseca e microfissura, permitindo que a corrente elétrica salte para o eletroduto metálico ou encontre um caminho úmido na alvenaria, gerando fuga.
2. Umidade em tomadas externas ou áreas úmidas
A condensação de vapor de banho em banheiros ou respingos de chuva em tomadas instaladas em varandas e jardins sem o devido grau de proteção criam um caminho de baixa resistência elétrica. A água funciona como condutora entre a fase e a placa metálica da caixa de passagem, causando o desarme.
3. Eletrodomésticos com fuga de corrente activa
Aparelhos equipados com motores elétricos ou resistências (como lava-louças, máquinas de lavar roupa e fornos elétricos) sofrem desgaste nas vedações internas. A infiltração de água no motor ou o desgaste do esmalte isolador das bobinas drena corrente para a carcaça metálica aterradas.
4. Neutro compartilhado incorretamente após o DR
Um erro clássico cometido por eletricistas não qualificados é compartilhar o condutor neutro entre circuitos protegidos e não protegidos pelo DR. Quando um circuito que utiliza esse neutro compartilhado é acionado, a corrente retorna por fora do DR. O transformador toroidal detecta o desequilíbrio e desarma imediatamente.
5. Fim da vida útil do DPS
O Dispositivo de Proteção contra Surtos (DPS) é projetado para desviar picos de tensão causados por raios para a terra. Ao fim de sua vida útil (indicada pela janela de sinalização vermelha), o DPS entra em curto-circuito interno permanente, drenando corrente residual contínua e derrubando o DR geral.
6. Acúmulo de microfugas por subdimensionamento
Quando o quadro de distribuição utiliza um único DR geral para toda a casa, o somatório das pequenas correntes de fuga normais de todos os aparelhos conectados (conhecidas como correntes de fuga funcionais) supera os 30 mA regulamentares do gatilho, gerando desarmes "fantasmas" aleatórios.
DR desarmando com chuveiro ligado: causas e teste da resistência
O chuveiro elétrico é o principal vilão do desarme de DR em residências brasileiras. Isso ocorre porque a maioria dos chuveiros comuns utiliza resistências do tipo "espiral aberta" em contato direto com a água. Com o tempo, o cloro da água e a alta temperatura corroem a superfície da resistência, gerando porosidades que permitem o escape de elétrons para o fluxo de água. O DR detecta esse vazamento elétrico para a água (e para o encanamento aterrado) e interrompe o circuito para evitar que o usuário receba um choque perigoso no banho.
A solução definitiva consiste em utilizar chuveiros com resistência blindada, onde o filamento aquecedor fica hermeticamente isolado dentro de um invólucro de cobre ou aço inoxidável preenchido com óxido de magnésio isolante. Para testar o isolamento de chuveiros suspeitos, o profissional deve utilizar um megômetro aplicando uma tension de teste de 500V, garantindo que a resistência de isolação seja superior a 2 Megaohms.
DR desarmando em dia de chuva: o mistério da umidade
Muitos proprietários sofrem com o problema crônico do "DR que só cai em dias de chuva". A explicação física para isso é simples: a água da chuva satura as paredes externas, lajes e o solo, aumentando drasticamente a condutividade elétrica dos materiais de alvenaria. Se houver alguma emenda de fio mal isolada com fita comum dentro de caixas de passagem externas ou se um conduíte no solo estiver rachado e inundado, a água cria a ponte perfeita para a corrente escapar das fases para a estrutura civil aterrada.
Para solucionar essa patologia, caixas de passagem em jardins e muros externos devem obrigatoriamente utilizar tomadas com tampas protetoras de borracha e prensa-cabos com classificação de proteção IP65 ou superior. Além disso, todas as emendas expostas a intempéries devem ser refeitas utilizando fita autofusão e protegidas com resina isolante específica, bloqueando a entrada de água.
Como identificar fuga de corrente: checklist de diagnóstico "invasão zero"
Antes de iniciar qualquer demolição ou quebra de paredes à procura de cabos defeituosos, siga a metodologia técnica de isolamento por setores:
- Isolamento de Circuitos: Desligue todos os disjuntores termomagnéticos do quadro de distribuição e ligue o DR. Em seguida, acione disjuntor por disjuntor individualmente. O circuito que provocar o desligamento imediato do DR é o que contém a falha de isolação.
- Desconexão Total de Cargas: No circuito problemático identificado, retire fisicamente todos os aparelhos das tomadas (não basta apenas desligá-los no botão ou no controle remoto). Tente religar o DR. Se ele parar de cair, o defeito está em um dos aparelhos retirados.
- Verificação do Chuveiro: Ligue o chuveiro no modo "frio". Se o DR não cair, mas desarmar imediatamente ao mudar para o modo "quente", a resistência está desgastada e permitindo fuga de corrente para a água.
- Inspeção Visual do Quadro: Com o quadro desenergizado, procure por pontos de aquecimento, parafusos frouxos nos bornes do DR e verifique se há cabos de neutro tocando acidentalmente o barramento de proteção (terra).
Normas Técnicas (NBR 5410): obrigatoriedade do DR residencial
A NBR 5410 exige a instalação de Dispositivo Diferencial Residual de alta sensibilidade (menor ou igual a 30 mA) para a proteção de pessoas e animais domésticos contra choques elétricos por contato direto ou indireto. Os circuitos obrigatórios que exigem DR incluem: circuitos de áreas molhadas (banheiros, cozinhas, lavanderias), circuitos que alimentam tomadas em áreas externas e tomadas internas que possam alimentar equipamentos na área externa.
Projetos elétricos executados sem a previsão de DR estão em descumprimento técnico grave das diretrizes de engenharia e das leis de zoneamento. Além do risco iminente de acidentes fatais, a ausência de proteção adequada ou o "bypass" irregular do dispositivo no quadro anula coberturas de apólices de seguro residencial contra incêndios elétricos.
Pare de Gastar com Remendos Rápidos que Duram Pouco
Estime com precisão profissional o custo exato para remover o reboco estragado, aplicar barreira química, impermeabilizar e refazer a pintura com materiais qualificados.
Orçamento por Ambiente
Referência Técnica de Materiais
Conformidade com Normas
DDR, IDR e Módulos DR: qual a diferença na instalação?
É comum confundir as nomenclaturas dos dispositivos residuais disponíveis no mercado. Cada um possui uma função de proteção específica:
- IDR (Interruptor Diferencial Residual): É o dispositivo mais comum. Ele detecta exclusivamente a fuga de corrente. Não possui proteção contra curto-circuito ou sobrecarga. Por isso, exige sempre a instalação de um disjuntor termomagnético convencional em série para proteger os cabos contra derretimento.
- DDR (Disjuntor Diferencial Residual): É o equipamento completo de proteção. Ele agrega a detecção de fuga de corrente do IDR e a proteção magnética e térmica contra curtos-circuitos e sobrecargas em um único bloco. Economiza espaço físico no quadro de distribuição, embora possua custo de aquisição mais elevado.
- Módulo DR: É um acessório acoplado mecanicamente a disjuntores comuns para transformá-los em DDR. É muito utilizado em retrofits de painéis elétricos industriais e residenciais de grande porte.
- Classificação por Tipos (AC e A): O Tipo AC é o padrão comum que detecta apenas correntes residuais alternadas senoidais. Para residências equipadas com alta densidade de eletrônicos, painéis solares fotovoltaicos ou carregadores de veículos elétricos, recomenda-se o Tipo A, capaz de identificar fugas de corrente contínua pulsante oriunda de fontes retificadoras.
O perigo de burlar ou eliminar o disjuntor DR
Nunca permita que um eletricista curioso realize um bypass (ligação direta) eliminando o DR. O fato de o dispositivo estar desarmando frequentemente não significa que ele está estragado, mas sim que o sistema elétrico está dissipando energia perigosa sob a forma de calor em algum ponto oculto da residência.
Eliminar a proteção ativa expõe os moradores a choques de alta intensidade (que podem causar fibrilação cardíaca) e cria o cenário ideal para o início de focos de incêndio estrutural por sobreaquecimento de condutores de neutro mal isolados. A causa deve ser investigada e corrigida, e nunca camuflada pela remoção do dispositivo de segurança.
Quanto custa achar fuga de corrente e trocar o DR? (Tabela 2026)
Os custos envolvidos no diagnóstico e correção de falhas de fuga de corrente variam de acordo com a complexidade do circuito e a facilidade de acesso às tubulações residenciais.
Tabela de Custos de Serviços Elétricos (Atualizada 2026)
FAQ — Perguntas Frequentes sobre Disjuntor DR caindo
Meu DR desarma no meio da noite sem nada ligado. Por quê?
Isso costuma ocorrer devido à entrada em funcionamento de ciclos de degelo automático em geladeiras ou freezers (acionando resistências que podem ter falha de isolação) ou por transientes de tensão originados na rede elétrica externa da concessionária pública, que geram fugas momentâneas através dos filtros de linha dos aparelhos eletrônicos em stand-by.
Posso colocar um DR de 100mA para ele parar de cair?
Não de forma segura. O limite internacional de corrente suportado pelo corpo humano sem causar paralisia muscular respiratória ou fibrilação cardíaca fatal é de 30 mA. Um DR com sensibilidade de 100 mA ou 300 mA serve exclusivamente para a proteção contra incêndios causados por grandes fugas e arcos elétricos na infraestrutura geral do prédio, não oferecendo proteção contra choques letais para os moradores.
O DR protege contra queima de aparelhos no raio?
Não. O DR atua apenas medindo a diferença de correntes fase-neutro. Para proteger seus equipamentos eletrônicos contra queimas causadas por descargas atmosféricas (raios) e surtos elétricos na rede, você deve instalar no quadro de distribuição os chamados DPS (Dispositivos de Proteção contra Surtos) combinados com um bom sistema de aterramento elétrico.
O que fazer quando o DR nao quer ligar?
Se o DR desarma imediatamente no momento em que você tenta subi-lo, isso indica a presença de um curto-circuito franco ou uma fuga de corrente ativa massiva no circuito. Mantenha a calma, desligue todos os disjuntores termomagnéticos individuais que dependem do DR e tente ligá-lo novamente. Caso ele arme, ligue os disjuntores secundários um a um para encontrar o setor que está apresentando o problema. Se ele continuar caindo mesmo com todos os outros disjuntores desligados, a fuga está no próprio condutor neutro ou o DR está danificado mecânica ou eletricamente.
Porque o dr cai mesmo com disjuntores desligados?
Se o DR cai mesmo quando os disjuntores de fase estão desligados, a causa provável é que o condutor neutro está em curto com a terra ou encostando na carcaça do quadro ou em estruturas metálicas aterradas em algum ponto da fiação. Como o neutro não passa pelos disjuntores comuns (apenas as fases são seccionadas) e carrega pequenas correntes residurais, a diferença vetorial persiste e o DR desarma.
Modelo de contrato de serviço de eletricista word
Caso você contrate um profissional independente para executar reparos elétricos ou a troca de componentes de proteção como o DR, é altamente recomendável utilizar um contrato básico de prestação de serviços. Você pode gerar e revisar minutas personalizadas ou um modelo contrato de prestação de serviços utilizando assistentes de engenharia para evitar termos que isentem o profissional de responsabilidades técnicas por falhas executivas.
Conclusão e Direcionamento Técnico para a sua Segurança
Identificar por que o DR está desarmando exige paciência e técnica, não força bruta. A eletricidade deve ser tratada com o respeito que a engenharia de precisão exige. Ignorar falhas elétricas é comprometer a segurança da sua família e o patrimônio do seu imóvel.
