O compressor da geladeira armou e, no mesmo segundo, a luminária da sala perdeu metade do brilho e o computador reiniciou de repente.
A variação súbita de luminosidade e o desligamento repentino de eletrônicos revelam uma queda de tensão que expõe placas e motores a desgaste prematuro.
- Reaperto e eliminação de mau contato no QDT: R$ 250 a R$ 450 (eletricista qualificado para revisar barramento de neutro).
- Instalação de DPS Classe II no quadro geral: R$ 400 a R$ 900 (dispositivos monopolares contra surtos de tensão).
- Redimensionamento de circuito sobrecarregado: R$ 500 a R$ 1.800 (troca de cabeamento fino por condutores de 4 a 6 mm²).
- Reparo na rede externa pela concessionária: R$ 0 (chamado obrigatório e gratuito para postes, ramal e transformadores).
O que causa oscilação de energia na rede elétrica residencial?
A oscilação de energia ocorre quando a tensão elétrica entregue às tomadas e lâmpadas sofre variações abruptas fora da margem regulatória permitida pela Aneel (geralmente entre 117V e 127V em redes nominais de 127V, ou 201V a 231V em redes nominais de 220V). Quando a tensão afunda abaixo dessa janela, lâmpadas perdem intensidade e motores desaceleram; quando a tensão sobe subitamente, ocorre sobretensão transitória capaz de queimar fontes de alimentação.
Na engenharia diagnóstica, dividimos as origens dessa anomalia em dois grupos: causas internas (na instalação privativa do imóvel) e causas externas (no sistema de distribuição da concessionária de energia).
1. Conexão frouxa e mau contato no barramento de neutro
Em circuitos monofásicos e bifásicos, o condutor neutro é o responsável por fechar o circuito elétrico e equilibrar a referência de potencial de zero volt. Quando os parafusos do barramento de neutro perdem o torque adequado ou sofrem oxidação galvânica, cria-se uma resistência de contato indesejada.
Esse mau contato gera aquecimento por efeito Joule e faz com que a tensão oscile conforme a corrente varia. Em casos severos de "neutro flutuante" em redes bifásicas ou trifásicas, a perda da referência central faz com que a tensão de uma tomada de 127V despenque para 80V enquanto outra tomada no mesmo instante salta perigosamente para 170V ou mais, queimando aparelhos em cadeia.
2. Sobrecarga de circuito interno por aparelhos de alta potência
O sintoma clássico da luz que enfraquece quando alguém liga o chuveiro elétrico, a torneira elétrica ou o micro-ondas denuncia sobrecarga de circuito. Isso ocorre quando equipamentos de potência térmica ou indutiva elevada compartilham a mesma tubulação e condutores com circuitos de iluminação e tomadas de uso geral (TUG).
A norma ABNT NBR 5410 exige expressamente que equipamentos que demandam corrente superior a 10 A possuam circuitos terminais completamente independentes, com disjuntor dedicado e condutores dimensionados exclusivamente para aquela carga.
3. Fiação antiga e condutores subdimensionados
Imóveis construídos há mais de vinte anos foram projetados para uma demanda residencial de poucos eletrodomésticos básicos. Com a proliferação de aparelhos de ar-condicionado, fritadeiras sem óleo (air fryers), lava e seca e computadores potentes, a corrente total exigida ultrapassa a capacidade de condução dos cabos antigos.
Condutores finos demais (como cabos de 1,5 mm² alimentando tomadas de cozinha) apresentam resistência elétrica linear excessiva. Conforme a corrente aumenta, a queda de tensão ao longo do percurso eleva-se proporcionalmente, gerando luz piscando e aquecimento perigoso dos eletrodutos embutidos na parede.
Um erro crítico frequente em reformas é a redução de seção no cabo alimentador principal: quando a fiação sai do relógio medidor em 16 mm², mas passa por uma emenda intermediária em caixa de passagem e chega ao quadro geral em 10 mm². Essa redução arbitrária aumenta a resistência elétrica no trecho mais fino em cerca de 60%, estrangulando o fornecimento da residência inteira sob carga simultânea. Além de violar a NBR 5410 — que proíbe reduzir bitolas sem proteção dedicada no ponto da transição —, a emenda improvisada gera resistência de contato e risco severo de sobreaquecimento, já que o disjuntor do padrão de entrada costuma estar calibrado apenas para a capacidade do cabo de 16 mm².
4. Falha externa no transformador ou ramal da concessionária
Quando a instabilidade afeta simultaneamente todos os cômodos do imóvel e também atinge as residências vizinhas, o defeito está localizado na rede pública de distribuição. As causas mais frequentes incluem:
- Toque de galhos de árvores na fiação aérea: Vento forte projeta galhos sobre a média e baixa tensão, provocando curtos-circuitos transitórios que causam microquedas de tensão repetitivas.
- Sobrecarga no transformador de rua: O transformador do quarteirão atinge o limite de saturação térmica no horário de pico (entre 18h e 21h), derrubando a voltagem da vizinhança inteira.
- Conector perfurante solto no ramal de entrada: O grampo de derivação que conecta o ramal aéreo do poste da rua à haste do padrão do imóvel oxida ou perde pressão mecânica, variando a passagem de corrente.
5. Fator de potência e partida de motores indutivos pesados
Compressores de ar-condicionado tradicionais, motores de bombas d'água de piscina e motores de portão eletrônico consomem, no instante da partida mecânica, uma corrente de pico de 5 a 7 vezes superior à sua corrente nominal de trabalho. Esse pico instantâneo de alguns milissegundos gera uma drenagem massiva de corrente, provocando um afundamento momentâneo de tensão (voltage sag) na rede antes que o motor atinja a rotação síncrona.
Nunca tente solucionar oscilações de energia reapertando parafusos em quadros energizados sem habilitação técnica. O barramento de neutro sob carga assimétrica pode acumular potencial perigoso de choque elétrico. Desligue sempre o disjuntor geral e contrate um profissional qualificado conforme a norma NR 10 para revisar o quadro com chave dinamométrica.
Curadoria Técnica Lar Pontual Engenharia
Ferramentas próprias de engenharia, escolhidas para este assunto.Nas vistorias de engenharia da Lar Pontual, constatamos que mais de 60% das oscilações de energia residenciais decorrem de conexões oxidadas no barramento de neutro ou fiação subdimensionada para a carga atual. Identificar se a falha está no quadro interno ou na rede da distribuidora evita a queima prematura de motores e placas eletrônicas.
Disjuntor de 25A desarma quando ligo o chuveiro. Fiação ou carga?
Assistente de IA para Problemas Residenciais
Descreva a infiltração, o curto-circuito ou a rachadura e obtenha um pré-diagnóstico com as possíveis causas e os produtos de engenharia adequados.
Retrofit de Elétrica: o Caderno Técnico deste assunto
Como atualizar quadros de luz em prédios antigos para suportar a vida moderna sem riscos de incêndio.
Cote os Materiais do Reparo Pelo Menor Preço
Impermeabilizante, argamassa e tinta: compare os produtos do conserto na Leroy Merlin, Telhanorte, Obramax e mais.
Como identificar se a oscilação de energia vem da casa ou da rua?
Isolar a origem do problema é o primeiro passo para não gastar dinheiro com reparos internos desnecessários ou perder tempo aguardando a concessionária quando o defeito está dentro do seu imóvel. Um roteiro de diagnóstico lógico e seguro permite separar o problema em menos de quinze minutos.
Teste de amplitude nos cômodos da residência
Observe o padrão espacial da oscilação dentro de casa:
- Apenas um cômodo ou circuito específico oscila: Se a luz da cozinha pisca quando o micro-ondas liga, mas a iluminação da sala e dos quartos permanece perfeitamente estável, o defeito é estritamente interno. Trata-se de um circuito terminal sobrecarregado, cabo afrouxado na tomada ou emenda malfeita na caixa de passagem do teto.
- A casa inteira oscila ao mesmo tempo: Se o acionamento de um aparelho no fundo da casa faz lâmpadas piscarem na frente, ou se todas as lâmpadas tremulam simultaneamente mesmo sem nenhum eletrodoméstico pesado em uso, a falha está concentrada no quadro de distribuição geral, no medidor de entrada ou na rede da distribuidora.
Consulta aos vizinhos e análise do padrão de entrada
Antes de abrir chamados ou desmontar equipamentos, converse com vizinhos laterais ou com o síndico do condomínio:
- Vizinhos com o mesmo sintoma: Se moradores vizinhos atendidos pela mesma fase da rua também relatam lâmpadas tremulando ou televisores reiniciando, a causa é 100% externa. A concessionária de energia é a responsável exclusiva pela correção.
- Apenas a sua casa sofre com a oscilação: Se o vizinho de muro não percebe qualquer variação na mesma hora em que a sua casa sofre quedas, o problema está restrito ao seu ramal de entrada, ao disjuntor do relógio de medição ou ao quadro de distribuição interno.

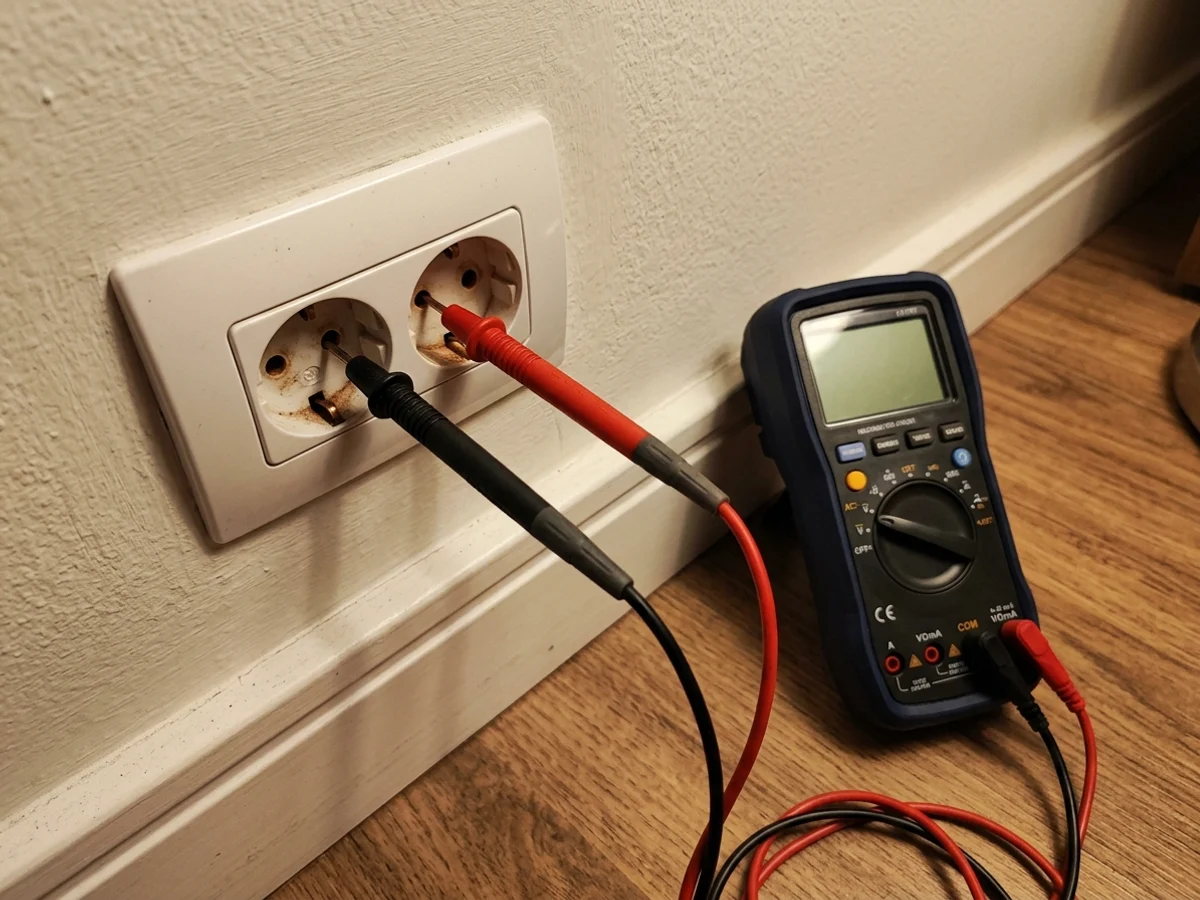

Medição com multímetro digital na tomada e no quadro geral
Para obter um diagnóstico numérico incontestável, utilize um multímetro digital com categoria mínima CAT II ou CAT III regulado para escala de tensão alternada (V~ ou VAC 750V):
- Medição sem carga (em repouso): Introduza as pontas de prova nos orifícios de fase e neutro da tomada. Em redes nominais de 127V, anote a voltagem de referência (espera-se entre 120V e 127V).
- Medição com carga pesada: Mantenha as pontas no ponto de teste e solicite que outra pessoa acione um secador de cabelo potente ou ligue o chuveiro.
- Cálculo da queda de tensão: Se a voltagem cair mais de 5% (por exemplo, despencar de 125V para menos de 118V na tomada do circuito), a fiação desse circuito está subdimensionada ou apresenta emendas oxidadas.

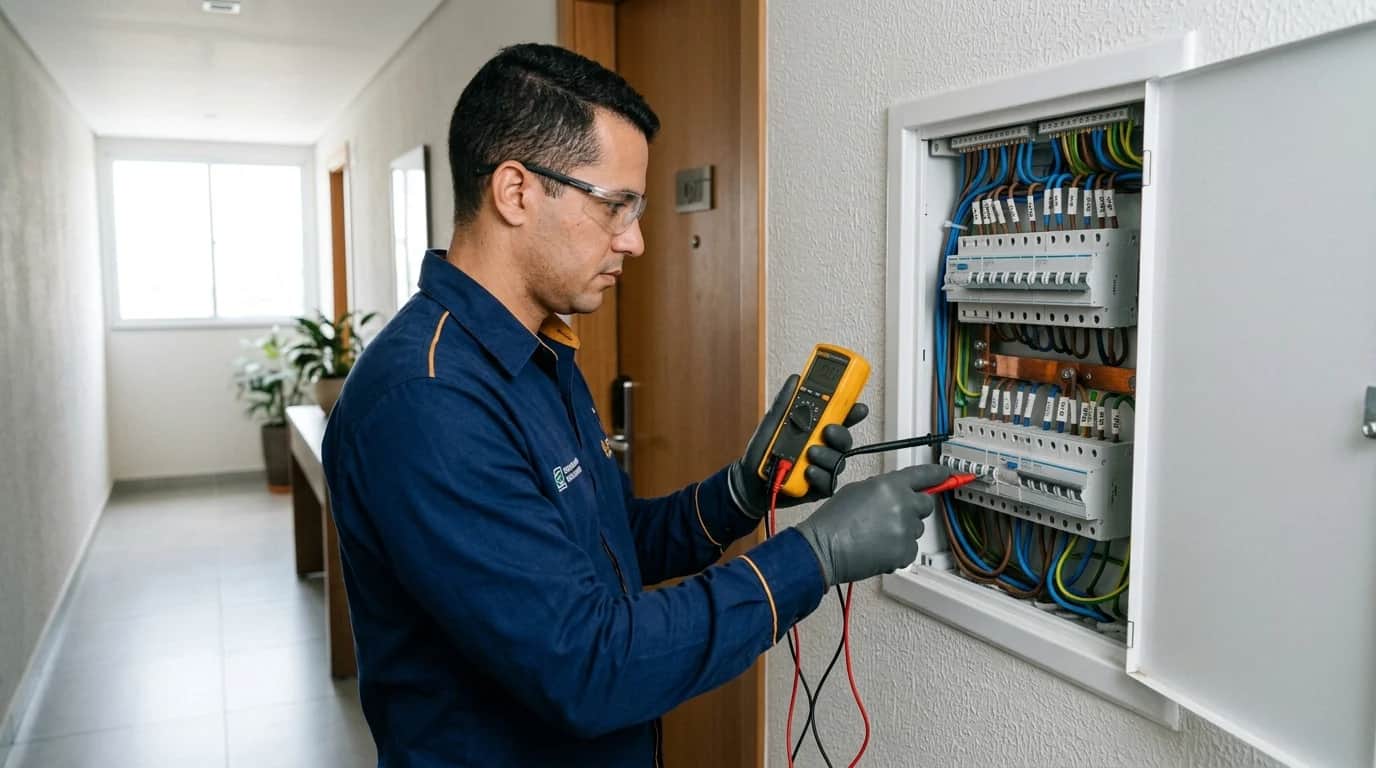

- Aferição no disjuntor geral: Se a mesma queda expressiva for detectada diretamente nos bornes do disjuntor geral de entrada no quadro de distribuição, a perda de tensão tem origem externa na rede pública ou decorre de estrangulamento no próprio cabo alimentador (como ramais longos com emendas precárias ou redução indevida de 16 mm² para 10 mm² entre o relógio e o quadro).
Queda de Tensão (%) = [(2 × ρ × L × I) / (S × V)] × 100
Onde ρ é a resistividade do cobre (0,0172 Ω·mm²/m), L é a distância em metros, I é a corrente em amperes, S é a seção nominal do cabo em mm² e V é a tensão nominal. Cabos com seção insuficiente elevam drasticamente a porcentagem de queda sob corrente elevada.
Com Ajuda da IA Descubra a Causa Raiz do Problema Antes de Chamar o Pedreiro
Converse com o ChatLP e descreva rachaduras, disjuntores desarmando ou manchas de umidade. Nossa IA analisa o caso, indica os testes manuais e os produtos cristalizantes ou hidrofugantes necessários.
Oscilação de energia queima eletrodomésticos? Entenda os riscos técnicos
Existe o mito popular de que apenas o "raio" ou a alta voltagem queima equipamentos. Na engenharia elétrica, a subtensão continuada (voltagem mais baixa que a nominal) destrói motores elétricos tão rapidamente quanto uma sobretensão queima placas digitais.
Subtensão prolongada e superaquecimento de compressores
Equipamentos com motores indutivos — como geladeiras, freezers, bombas d'água e compressores de ar-condicionado — operam com potência mecânica constante. De acordo com a lei de potência elétrica (P = V × I), se a tensão (V) fornecida pela tomada cai significativamente, o motor é obrigado a puxar uma corrente elétrica (I) proporcionalmente maior para manter o torque de refrigeração.
Essa sobrecorrente continuada atravessa o enrolamento de cobre do motor, elevando a temperatura interna muito além dos limites do verniz isolante. O protetor térmico do compressor passa a desarmar com frequência e, em poucas semanas de oscilação continuada, o motor sofre queima de enrolamento (queima do motor por subtensão).
Sobretensão transitória e queima de fontes chaveadas
Televisores modernos, computadores, consoles de videogame, fornos micro-ondas e carregadores utilizam fontes de alimentação chaveadas. Esses circuitos possuem capacitores eletrolíticos e semicondutores projetados com tensão de isolamento precisa (geralmente até 250V ou 400V de pico).
Quando a energia oscila e a tensão retorna bruscamente após um afundamento, ocorrem picos de sobretensão transitória (surtos de milissegundos). Esses surtos perfuram o dielétrico dos capacitores de entrada, fundem varistores internos e inutilizam a placa lógica do aparelho instantaneamente.
Quanto custa resolver a oscilação de energia em 2026? (Tabela de Custos)
O custo de intervenção para sanar a oscilação elétrica depende diretamente da causa diagnosticada. Pequenos reparos de torque em conexões custam valores acessíveis de mão de obra; já o redimensionamento de fiação de ramais longos e a proteção integral contra surtos exigem insumos certificados.
A tabela a seguir apresenta os custos médios de mão de obra especializada e dispositivos homologados praticados em 2026 para a resolução técnica dos problemas mais frequentes:
Custo dos Serviços e Dispositivos para Correção Elétrica (Atualizada 2026)
Quando a oscilação decorre de sobrecarga estrutural que exige aumento de carga junto à concessionária (por exemplo, migração de fornecimento monofásico de 40 A para bifásico de 63 A), é obrigatória a apresentação de Anotação de Responsabilidade Técnica (ART) assinada por engenheiro eletricista e novo projeto do padrão de entrada.
Como proteger a residência contra oscilação de energia e surtos elétricos?
Proteger uma residência contra variações elétricas exige medidas em múltiplos níveis. Uma instalação moderna e em conformidade com a NBR 5410 conta com barreiras coordenadas que protegem tanto o quadro principal quanto os aparelhos terminais sensíveis.

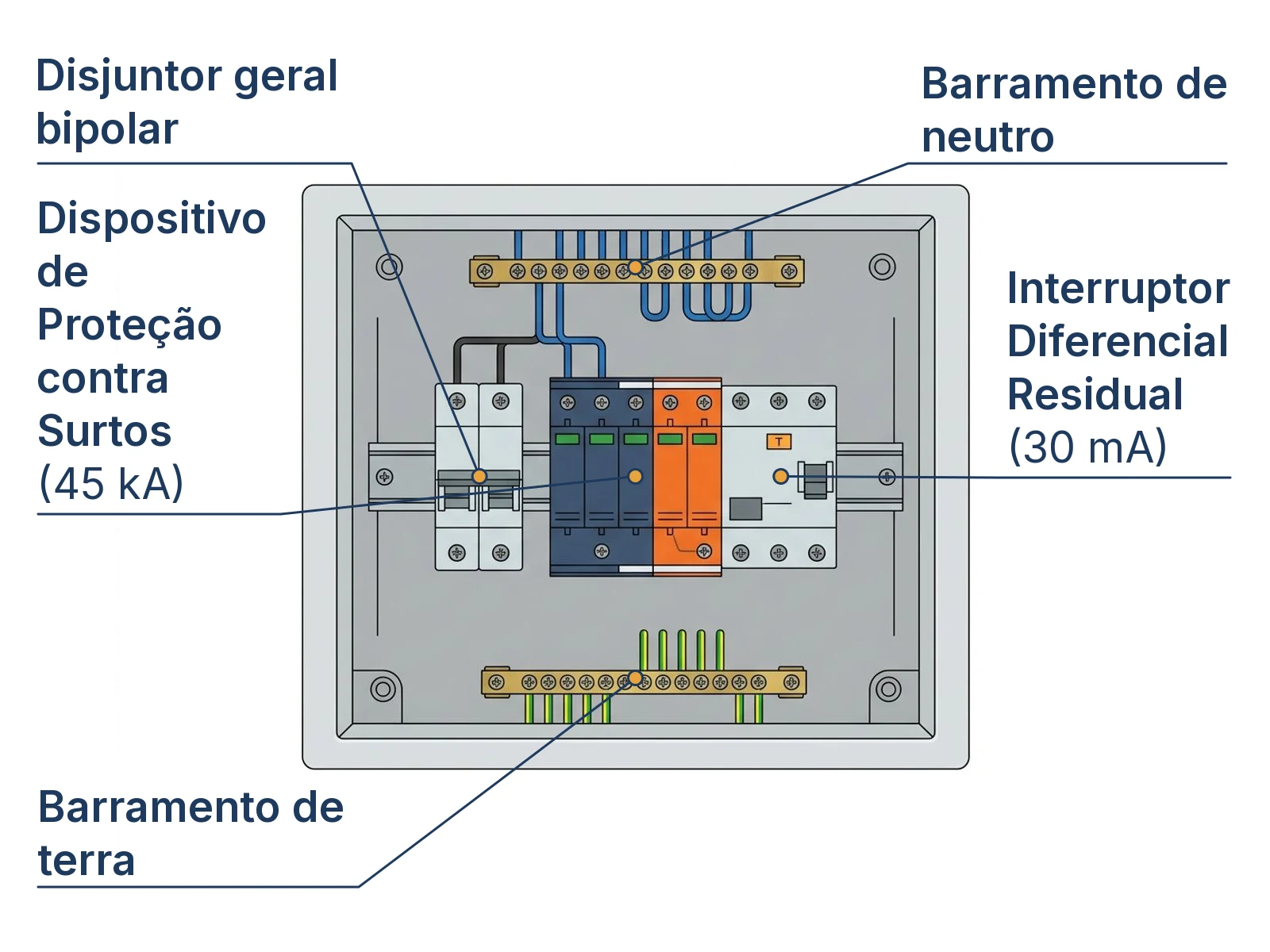

O esquema técnico acima detalha a anatomia dos 5 elementos fundamentais de segurança e estabilização no quadro de distribuição de circuitos (QDC):
- Disjuntor geral bipolar: Responsável pelo seccionamento e proteção termomagnética das duas fases de entrada da residência.
- Dispositivo de Proteção contra Surtos: Cartuchos varistores com capacidade de descarga de 45 kA que desviam sobretensões transitórias para a terra em microssegundos.
- Interruptor Diferencial Residual: Módulo com sensibilidade de 30 mA que detecta fugas de corrente para a carcaça e desarma antes de choques graves.
- Barramento de neutro: Bloco de latão maciço onde convergem todos os condutores de retorno azul-claro dos circuitos monofásicos.
- Barramento de terra: Trilho de aterramento exclusivo conectado à malha de eletrodos externos da edificação.

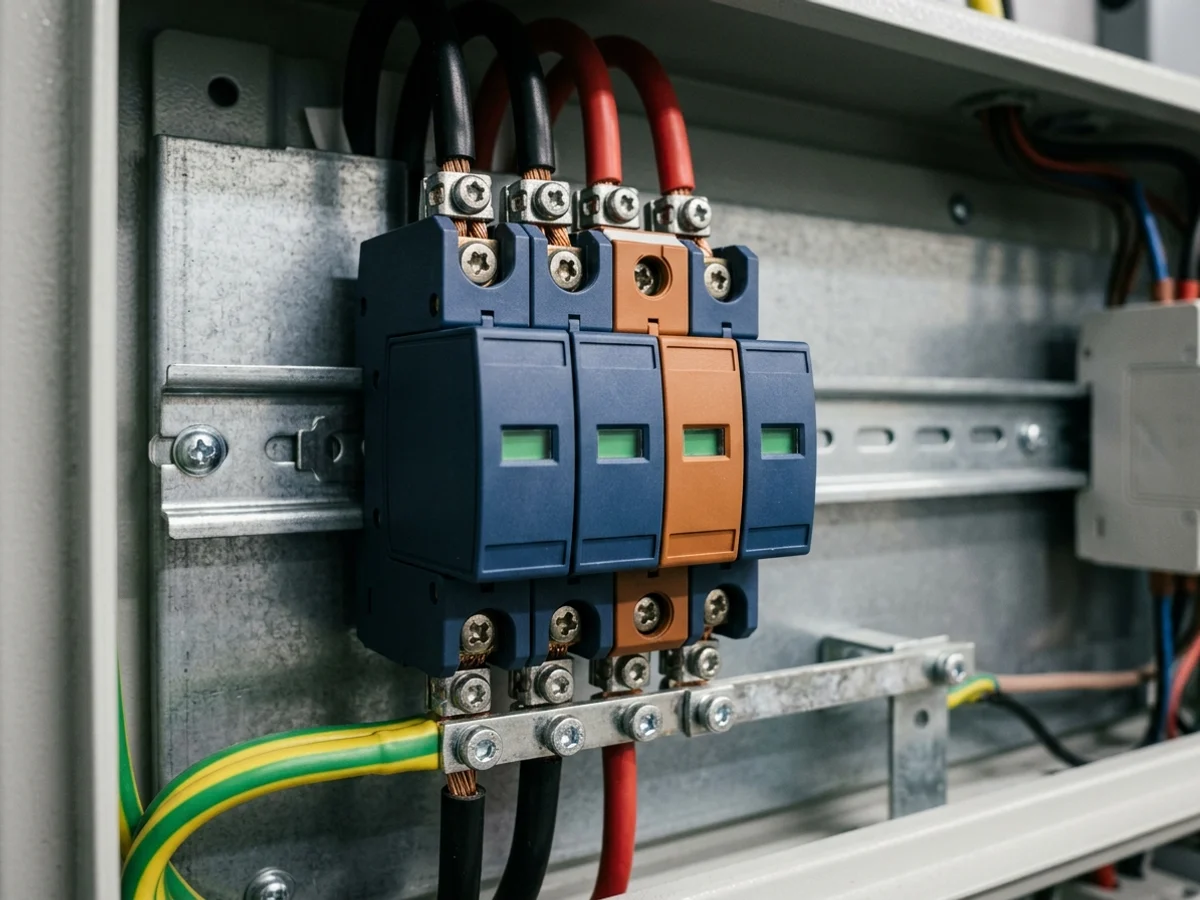

Instalação de Dispositivo de Proteção contra Surtos (DPS)
O DPS Classe II é o equipamento mais importante contra queimas provocadas por manobras de rede e descargas atmosféricas indiretas. Instalado no interior do quadro de distribuição sobre trilho DIN, ele monitora continuamente a tensão entre cada fase e o condutor de aterramento.
Quando um surto de milissegundos atinge a rede, a resistência interna do varistor cerâmico do DPS desaba de milhões de ohms para quase zero em nanossegundos, conduzindo o excedente de energia com segurança para a terra antes que o pulso alcance tomadas e eletrodomésticos.
Uso estratégico de nobreaks senoidais e filtros de linha com varistor
Para eletrônicos de precisão, a proteção deve ser estendida até o ponto de consumo:
- Filtro de linha com DPS interno: Diferente de uma simples extensão plástica com interruptor liga/desliga, um filtro de linha autêntico contém varistores de óxido metálico (MOV), fusíveis térmicos e indutores de filtragem de ruído eletromagnético (EMI/RFI).
- Nobreak senoidal online ou interativo: Para servidores caseiros, computadores de trabalho e estações de rede, utilize nobreaks que entreguem onda senoidal pura. Nobreaks de onda quadrada ou semisenoidal danificam fontes de computador com PFC ativo e não devem ser utilizados em aparelhos sensíveis.
Estabilizadores de tensão com transformador a relé tornaram-se obsoletos. O relé mecânico de um estabilizador comum leva de 4 a 10 milissegundos para comutar uma faixa de tensão. As fontes de alimentação dos computadores e televisores modernos comutam em microssegundos. Ao tentar "estabilizar", o aparelho gera picos adicionais de tensão e prejudica o funcionamento da fonte eletrônica.
Balanceamento de fases no quadro de distribuição de circuitos (QDC)
Em imóveis atendidos por rede bifásica (duas fases de 127V mais neutro) ou trifásica (três fases mais neutro), a oscilação interna quase sempre decorre de má distribuição de cargas entre as fases.
Se a Fase A concentra o forno elétrico, a lava-louças e a iluminação, enquanto a Fase B alimenta apenas tomadas de quartos vazios, haverá desequilíbrio acentuado de corrente. Esse desequilíbrio sobrecarrega o condutor de neutro compartilhado e provoca flutuação de voltagem toda vez que aparelhos da Fase A entram em funcionamento.
Origem das Ocorrências de Oscilação de Tensão Residencial (Atualizada 2026)
- Mau contato no barramento de neutro35,0%
- Sobrecarga e circuitos compartilhados30,0%
- Falha no transformador da concessionária20,0%
- Fiação subdimensionada em ramal antigo15,0%
Dispositivos de Proteção Elétrica: Qual Escolher contra Oscilação (Atualizada 2026)
O Caderno Técnico deste assunto: Retrofit de Elétrica
Como atualizar quadros de luz em prédios antigos para suportar a vida moderna sem riscos de incêndio.
Como solicitar reparo e ressarcimento de danos à concessionária de energia?
Quando a instabilidade de tensão tem origem na rede pública da distribuidora (como Enel, Cemig, CPFL, Light ou Equatorial), o consumidor está resguardado pela legislação setorial brasileira. A Resolução Normativa Aneel nº 1.000/2021 estabelece os deveres das concessionárias de energia elétrica em relação à conformidade dos níveis de tensão e à reparação de prejuízos causados aos usuários.
Prazos de atendimento da Resolução Normativa Aneel 1.000
Ao abrir um chamado formal na concessionária relatando oscilação de tensão, anote o número de protocolo e exija o cumprimento dos seguintes prazos regulatórios:
Prazos Oficiais da Concessionária para Emergência e Ressarcimento (Atualizada 2026)
Documentação necessária para pedido de indenização de aparelhos
Caso um eletrodoméstico queime durante uma oscilação ou retorno violento de energia, você tem o direito de solicitar o conserto ou a indenização integral do bem sem custo. O procedimento exige as seguintes etapas:
- Prazo de abertura: O pedido deve ser registrado na concessionária em até 90 dias corridos após a queima do equipamento.
- Registro de data e hora: Forneça a data e o horário exato da ocorrência para que a distribuidora consulte o histórico de manobras no alimentador da subestação.
- Laudos técnicos e orçamentos: A concessionária pode solicitar até dois laudos técnicos de assistências autorizadas atestando que a queima decorreu de sobretensão elétrica na fonte de alimentação.
- Manutenção do aparelho intacto: Não conserte nem descarte o aparelho antes da vistoria técnica da empresa ou de sua liberação formal por escrito.
Se a distribuidora alegar que não houve perturbação na rede, abra imediatamente uma reclamação na Ouvidoria da concessionária informando o protocolo anterior. Se a negativa persistir, registre queixa formal na Agência Reguladora Estadual (como a Arsesp em São Paulo) e no portal do consumidor da Aneel (telefone 167 ou consumidor.gov.br).
FAQ — Perguntas Frequentes sobre Oscilação de Energia
O que fazer quando a luz fica piscando na casa inteira?
Desligue imediatamente os aparelhos eletrônicos sensíveis das tomadas para evitar a queima de placas por picos transitórios. Em seguida, verifique se as casas vizinhas também estão com lâmpadas piscando. Se a vizinhança apresentar o mesmo sintoma, acione o canal de emergência da concessionária de energia. Se o sintoma for exclusivo da sua casa, desligue o disjuntor geral do quadro e solicite a visita de um eletricista qualificado para revisar os barramentos de entrada e o condutor de neutro.
Lâmpada de LED piscando é sinal de oscilação ou defeito da lâmpada?
Pode ser ambos. As lâmpadas de LED operam com um circuito eletrônico interno (driver) que converte corrente alternada em contínua. Se apenas uma lâmpada específica pisca em qualquer horário, a causa mais provável é o desgaste dos capacitores do driver ou fuga de corrente induzida no interruptor pelo condutor de retorno. Se todas as lâmpadas de LED da residência oscilam juntas no mesmo instante, o problema é oscilação real de voltagem na rede elétrica.
Geladeira faz barulho e não liga na oscilação de energia: o que fazer?
Tire a geladeira da tomada imediatamente. Quando a tensão da rede cai muito, o motor do compressor não atinge o torque mínimo de partida e fica travado vibrando, acionando o relé térmico de proteção repetidamente. Insistir em manter o motor travado sob subtensão destrói o verniz de isolamento dos enrolamentos e queima o motor em poucas horas. Aguarde a tensão estabilizar antes de religar.
Como pedir indenização na concessionária por aparelho queimado em oscilação?
Entre em contato com o canal de atendimento da concessionária em até noventa dias da queima. Informe a data, o horário provável, o modelo exato do equipamento e o número da sua conta de energia. A distribuidora tem dez dias corridos para agendar a vistoria (ou apenas um dia útil se envolver geladeira com comida ou remédios). Guarde o aparelho sem consertar e apresente os orçamentos de oficinas autorizadas quando solicitados.
Estabilizador ainda serve para proteger contra oscilação de energia?
Não. Os estabilizadores convencionais com transformador e relé mecânico são obsoletos e prejudicam equipamentos modernos com fontes chaveadas. O tempo de resposta mecânica do estabilizador é muito lento comparado à velocidade dos semicondutores atuais. Para proteger equipamentos sensíveis contra variações e surtos, a engenharia recomenda o uso combinado de DPS Classe II no quadro geral, filtros de linha homologados com varistores e nobreaks senoidais puros.
Conclusão
A oscilação de energia não é apenas um incômodo visual de lâmpadas piscando: é um sinal de alerta da engenharia de que a integridade dos seus aparelhos e a segurança contra princípios de incêndio estão sob ameaça. Identificar com rapidez se a anomalia decorre de um neutro frouxo no quadro interno, de um circuito sobrecarregado ou de um defeito no transformador de rua economiza recursos e previne perdas materiais expressivas.
Revisar as conexões elétricas a cada dois anos, instalar dispositivos de proteção contra surtos (DPS) no quadro de distribuição e balancear as fases com critérios técnicos são as medidas definitivas para estabilizar o sistema elétrico da sua residência.
Se você está enfrentando luz piscando, desligamento involuntário de equipamentos ou desconfia de falhas no quadro de distribuição da sua casa, faça um diagnóstico guiado das instalações elétricas com nossa inteligência especializada.
