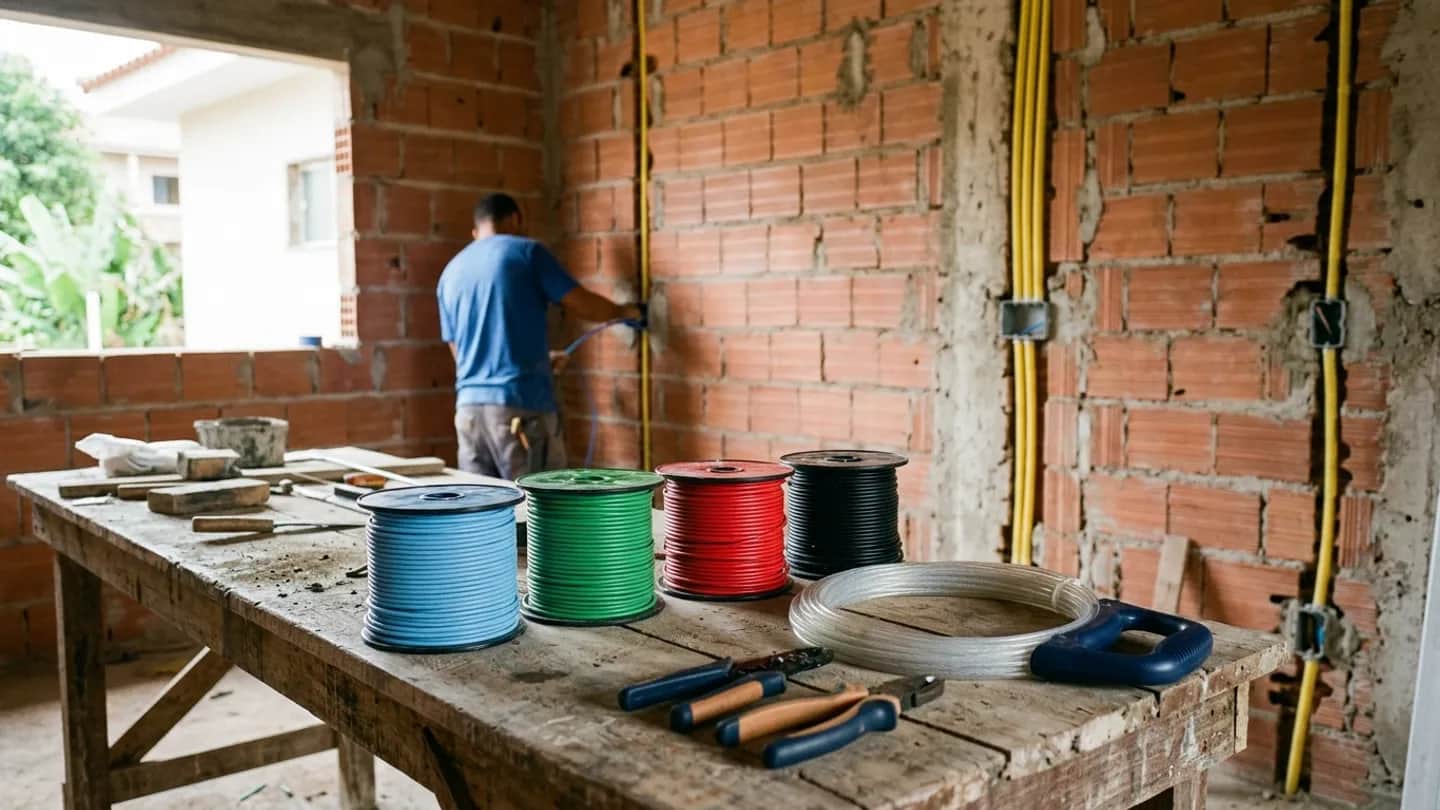

O eletricista credenciado pediu cinco rolos de cabo nas cores da NBR 5410: azul-claro, verde, vermelho, preto e amarelo. O instalador avulso sugeriu usar apenas cabo preto na casa toda para economizar R$ 480 em materiais.
Comprar uma cor só parece economia na loja, mas cria uma armadilha nos conduítes: sem identificação visual, qualquer manutenção simples vira um risco de choque e queima de aparelhos.
Tabela de Cores dos Fios Elétricos pela NBR 5410 (Atualizada 2026)
Qual a cor do fio fase, neutro e terra segundo a NBR 5410?
Em instalações elétricas prediais de baixa tensão, a cor do revestimento isolante dos cabos de cobre não cumpre papel estético ou decorativo. A padronização cromática é um protocolo de segurança humana e preservação patrimonial regulamentado pela norma técnica ABNT NBR 5410 (Instalações elétricas de baixa tensão), em vigor em todo o território nacional.
Quando um eletricista abre uma caixa de derivação no teto ou retira o espelho de uma tomada na parede, a identificação imediata da função de cada condutor evita que uma linha energizada com potencial de 127V ou 220V seja conectada diretamente à carcaça metálica de uma lavadora de roupas ou ao pino de proteção de um computador de mesa.
Condutor de proteção (terra): verde ou verde-e-amarelo obrigatório
O condutor de proteção elétrica — universalmente chamado de fio terra ou identificado pela sigla PE (Protective Earth) — possui destinação compulsória e inviolável pelo item 6.1.5.3.2 da NBR 5410:
- Cores normatizadas: O cabo deve ser revestido exclusivamente na cor verde-e-amarela (conhecido popularmente no canteiro como cabo "brasileirinho") ou na cor verde pura;
- Uso estritamente exclusivo: É terminantemente proibido utilizar a cor verde ou verde-amarela para qualquer outra função na instalação, seja como condutor de fase ou condutor de retorno;
- Papel operacional de segurança: O condutor de terra permanece sem carga em regime normal de funcionamento dos aparelhos. Sua única função é conduzir correntes de fuga para a terra no instante exato em que a isolação interna de um motor ou resistência quebra, fazendo o disjuntor ou o interruptor DR (Diferencial Residual) desarmar instantaneamente antes que alguém receba um choque perigoso ao encostar no eletrodoméstico.
Condutor neutro: azul-claro exclusivo para retorno de corrente
O condutor neutro desempenha o papel vital de fechar o circuito elétrico em redes de corrente alternada monofásicas ou bifásicas com neutro, permitindo que a corrente retorne ao transformador da concessionária:
- Cor obrigatória por norma: Segundo o item 6.1.5.3.1 da NBR 5410, qualquer condutor isolado utilizado como neutro deve ser identificado pela cor azul-claro;
- Exclusividade funcional: Caso um circuito residencial não utilize neutro (como circuitos de chuveiros 220V bifásicos ligados entre duas fases), o cabo azul-claro não pode ser passado na tubulação para exercer função de fase ou retorno;
- O mito do choque no neutro: Embora em condições ideais de equilíbrio o neutro apresente potencial muito próximo a zero volt em relação ao solo, o condutor neutro conduz corrente elétrica ativa quando os aparelhos da casa estão ligados. Se o cabo neutro for rompido ou desconectado com o circuito em funcionamento, a tensão da fase atravessa a carga e passa a eletrificar o condutor azul, provocando choques de alta intensidade.
Condutor fase: vermelho, preto ou marrom para condução ativa
O condutor de fase é o cabo que carrega o potencial elétrico ativo gerado pelo sistema de potência e distribuído pela rede pública (127V ou 220V em relação ao neutro ou à terra):
- Critério normativo de cores: A NBR 5410 adota um critério de exclusão para as fases. É permitido utilizar qualquer cor para condutores de fase, desde que não sejam as cores reservadas para o neutro (azul-claro) e para a proteção (verde ou verde-e-amarelo);
- Cores padronizadas pela boa engenharia: Para evitar desorganização no canteiro de obras, a prática da engenharia elétrica consagrou três cores preferenciais para os condutores de fase: vermelho, preto e marrom (seguidas secundariamente pelo cinza e branco);
- Organização em redes bifásicas e trifásicas: Em residências com entrada de energia bifásica ou trifásica, recomenda-se fortemente atribuir uma cor fixa para cada fase (por exemplo: Fase R em preto, Fase S em vermelho e Fase T em marrom). Essa separação permite ao profissional balancear visualmente as cargas elétricas no quadro de distribuição de circuitos (QDC), evitando a sobrecarga de um único barramento.
Condutor de retorno: amarelo ou branco entre interruptor e lâmpada
O condutor de retorno é o cabo que sai do borne de saída da tecla do interruptor na caixinha 4×2 e segue pelo eletroduto até alcançar o borne central do soquete da lâmpada no teto:
- Natureza do condutor: Tecnicamente, o retorno é uma fase seccionada — ou seja, ele só fica energizado quando a tecla do interruptor é pressionada para fechar os contatos mecânicos;
- Cores recomendadas de retorno: Para que o instalador não confunda a fase direta que alimenta o interruptor com o retorno que sobe para a iluminação, convencionou-se o uso prioritário das cores amarela ou branca;
- Regra de ouro de conexão no bocal: A fase de retorno deve ser conectada impreterivelmente no pino de contato central do soquete da lâmpada, enquanto o condutor neutro (azul-claro) deve ser ligado à rosca metálica externa do bocal. Essa prática simples garante que uma pessoa trocando uma lâmpada queimada não leve choque ao esbarrar acidentalmente na rosca do bocal com o interruptor desligado.
O azul-claro e o verde (ou verde-amarelo) são as duas únicas cores com destinação compulsória e exclusiva na NBR 5410. Se faltar rolo de cabo na obra, jamais use azul como fase ou verde como retorno. Essa infração técnica é uma das maiores causas de acidentes fatais em manutenções elétricas residenciais.
Curadoria Técnica Lar Pontual Engenharia
Ferramentas próprias de engenharia, escolhidas para este assunto.Na Lar Pontual Engenharia, o mapeamento rigoroso de circuitos e a padronização das cores dos condutores antes do fechamento do gesso garantem segurança contra curtos-circuitos e facilidade de manutenção para os moradores.
Cote os Materiais de Cada Etapa Pelo Menor Preço
Antecipe a compra de cimento, fios, pisos e tinta na Leroy Merlin, Telhanorte, Obramax e mais, no ritmo do seu cronograma.
Cronograma Executivo e Fluxo de Pagamentos da Obra
Obtenha um cronograma passo a passo baseado na sequência real da engenharia civil e evite desembolsos simultâneos de caixa.
Porcelanato de 90x90 no contrapiso velho: preciso de nivelador?
Assistente de IA para Planejamento de Obras
Crie listas de tarefas inteligentes baseadas no escopo do seu imóvel e saiba com que antecedência comprar louças, pisos e gesso.

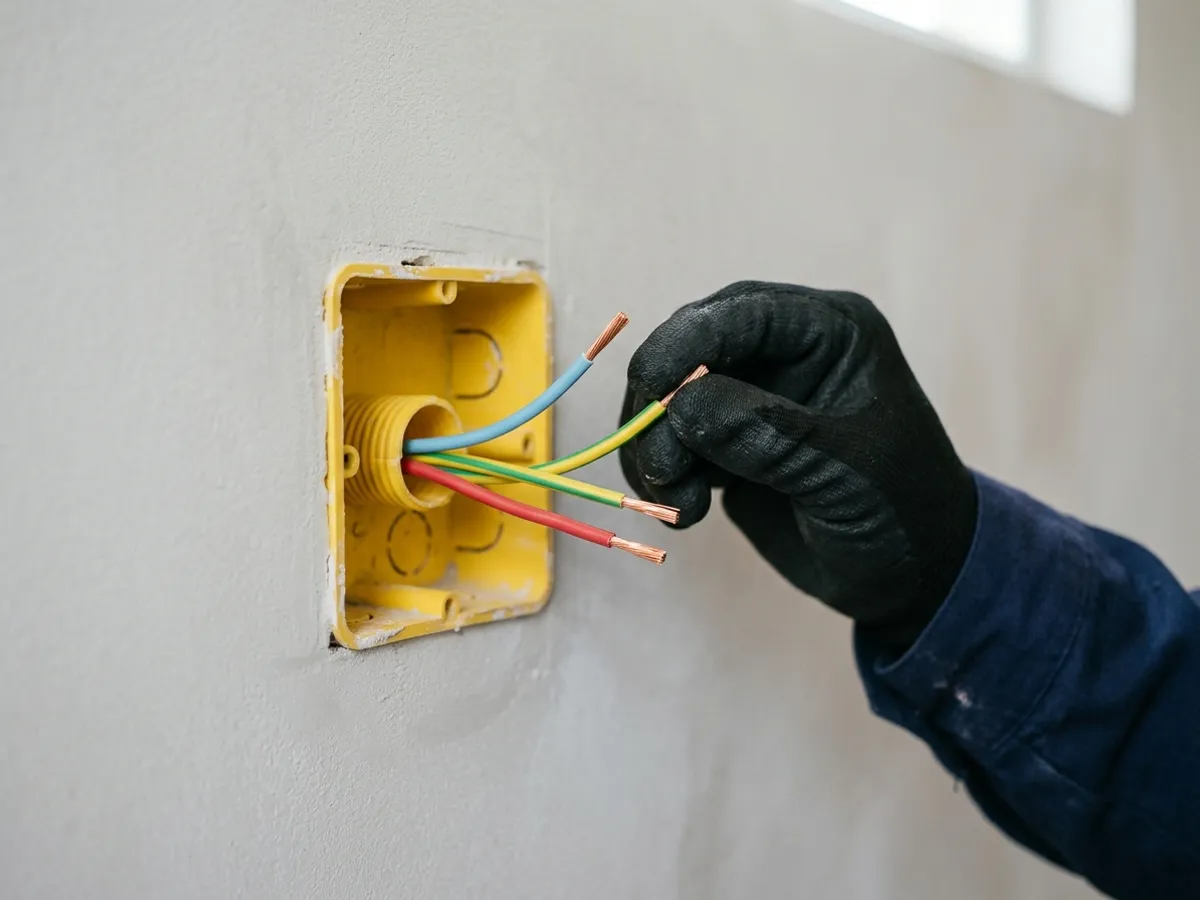

Anatomia da fiação elétrica na parede: do eletroduto ao ponto de tomada
A instalação correta da infraestrutura elétrica embutida em paredes de alvenaria ou drywall exige harmonia rigorosa entre tubulações, caixas de embutir e condutores milimetricamente identificados.

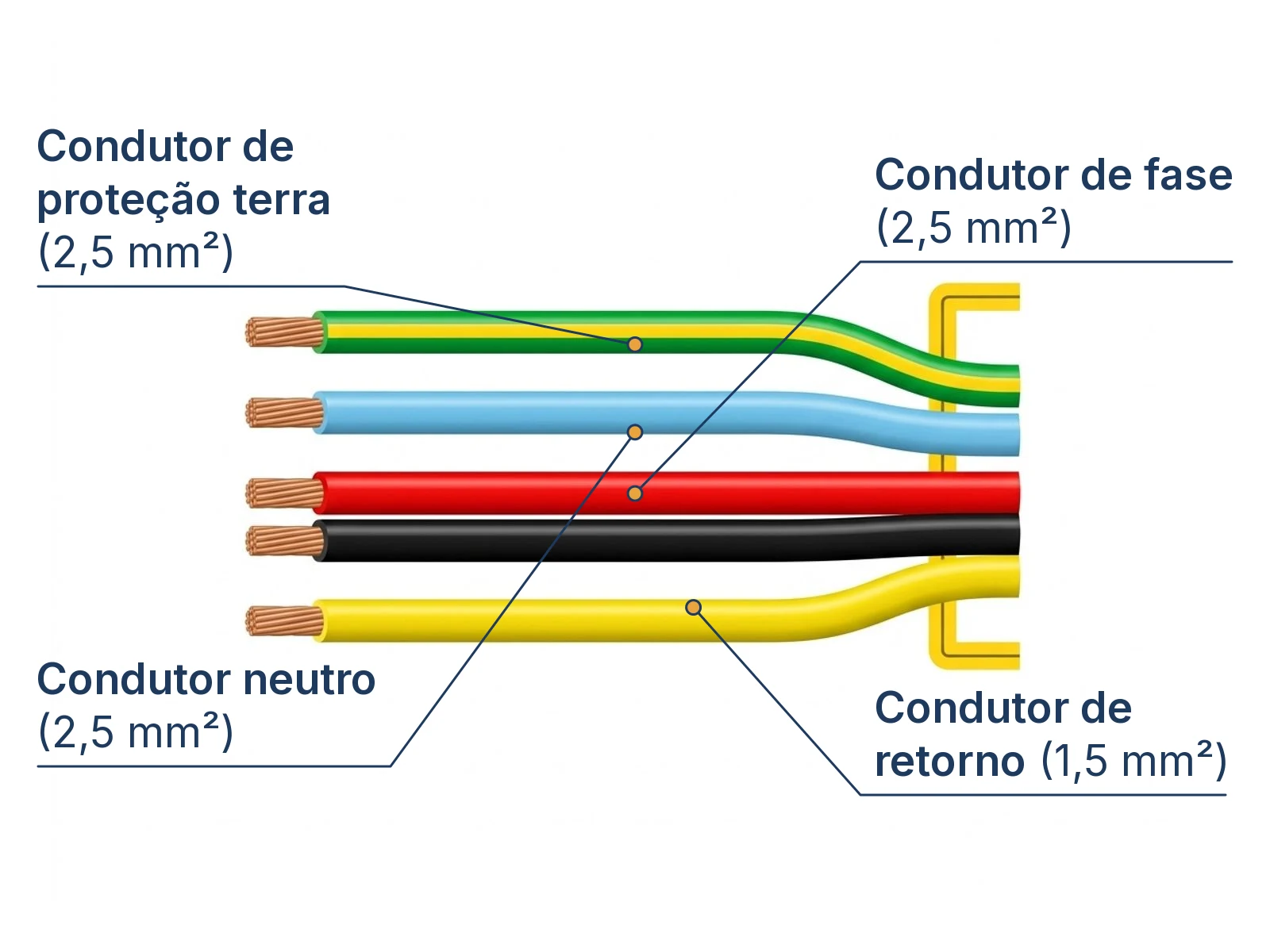

O corte esquemático acima ilustra a organização física e o padrão normativo dos condutores elétricos em uma caixinha de embutir residencial:
- O Condutor de proteção terra com bitola de 2,5 mm² conecta-se diretamente ao pino central da tomada para desviar correntes de fuga.
- O Condutor neutro com bitola de 2,5 mm² liga-se ao borne esquerdo da tomada para fechar o circuito de retorno de corrente.
- O Condutor de fase com bitola de 2,5 mm² conecta-se ao borne direito da tomada para fornecer a tensão ativa da rede.
- O Condutor de retorno com bitola de 1,5 mm² viaja do interruptor até a luminária para acionar a lâmpada sob demanda.
Eletrodutos corrugados e a taxa de ocupação máxima de 40% da tubulação
Os condutores elétricos não podem ser empilhados à força no interior dos conduítes. A passagem de fiação deve respeitar limites geométricos e térmicos estipulados pela NBR 5410:
- Taxa de ocupação de 40%: Em tubulações que comportam três ou mais cabos condutores, a área total ocupada pelos fios (incluindo o isolamento externo) não pode ultrapassar 40% da área útil interna do eletroduto;
- Dissipação térmica por convecção: Os 60% restantes de volume livre interno são fundamentais para que o ar circule e dissipe o calor gerado pela passagem contínua de corrente (efeito Joule). Conduítes estrangulados superaquecem, ressecam a camada plástica de PVC dos cabos e aumentam a resistência elétrica, elevando o consumo na conta de luz;
- Facilidade de repassagem: Manter a taxa de 40% permite puxar novos circuitos de automação ou substituir fios danificados no futuro sem necessidade de quebrar paredes pintadas.
Caixas 4×2 e o espaço para emendas com conectores a mola sem fita isolante
As caixas plásticas de embutir no padrão 4×2 polegadas abrigam a transição entre a fiação que corre nos eletrodutos e os módulos de acabamento:
- Profundidade adequada: Para evitar prensar os condutores contra o fundo da caixinha, priorize caixas com profundidade mínima de 50 mm (caixas fundas), especialmente em pontos que recebem tomadas duplas ou interruptores inteligentes com carcaça eletrônica volumosa;
- Fim da fita isolante tradicional: Em reformas de alto padrão, as emendas torcidas à mão com fita isolante preta foram substituídas por conectores de emenda rápida a mola (tipo Wago). Esses conectores proporcionam pressão mecânica constante, suportam temperaturas de até 105°C e eliminam o risco de mau contato por oxidação do cobre.

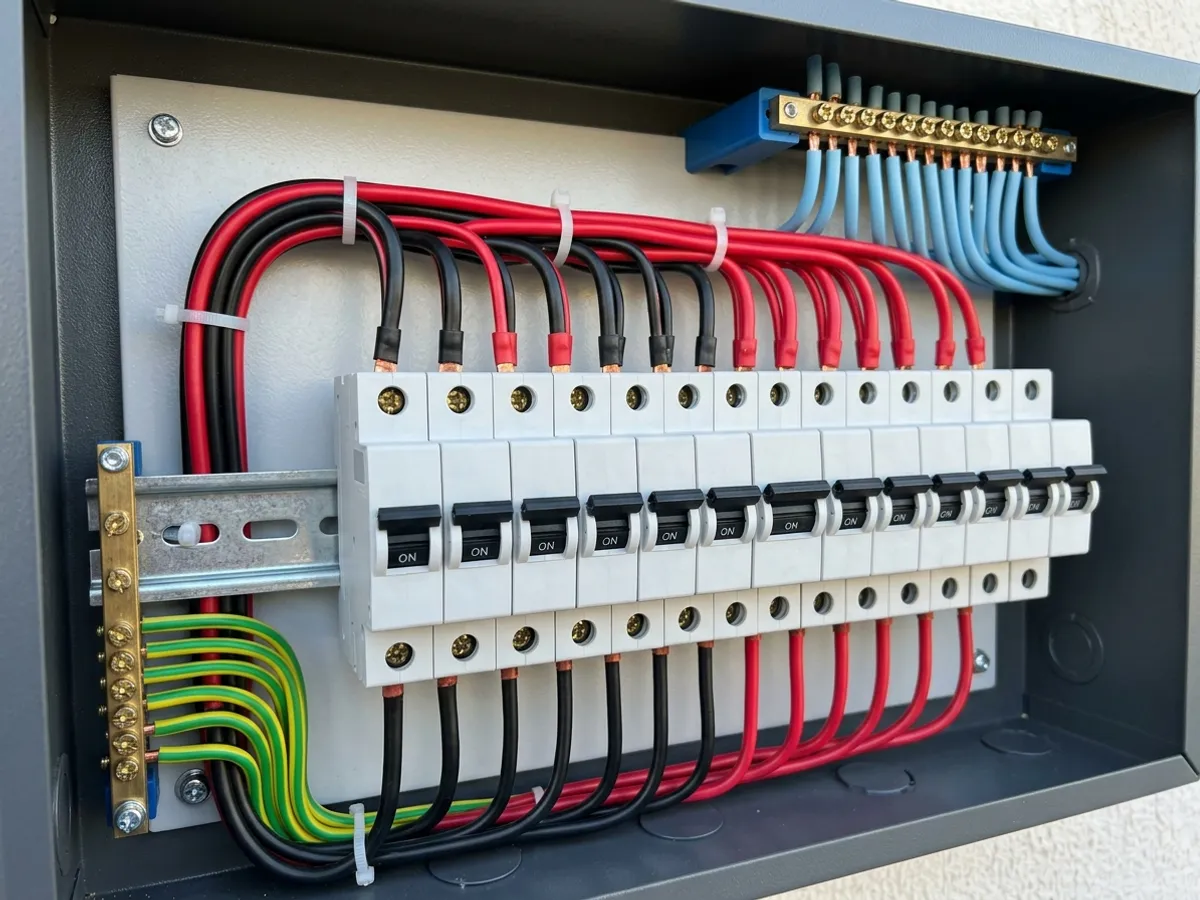

Barramento de equipotencialização principal (BEP) e a segurança de aterramento
No quadro de distribuição geral, todos os condutores verdes de aterramento convergem para um elemento metálico estrutural:
- Barramento de terra: É uma barra maciça de latão ou cobre fixada no chassi do QDC, onde cada circuito da casa parafusa seu condutor de proteção exclusivo;
- Ligação ao eletrodo de aterramento: O barramento de terra é conectado por um cabo de cobre nu ou verde de alta bitola (geralmente 10 mm² ou 16 mm²) à haste cobreada de aterramento cravada no solo da edificação, garantindo caminho de baixíssima impedância para a dispersão de descargas atmosféricas e transientes.
Qual a cor do fio positivo e negativo na instalação residencial? (O grande mito)
Uma das perguntas mais digitadas no Google por moradores e adeptos do faça você mesmo é: "qual a cor do fio positivo e negativo da tomada?". Do ponto de vista da física e da engenharia elétrica, essa pergunta parte de uma premissa técnica equivocada.
Corrente alternada (AC) versus corrente contínua (DC): entenda a diferença técnica
As instalações elétricas prediais brasileiras operam exclusivamente em Corrente Alternada (AC) com frequência de 60 Hertz (Hz), fornecida pelas concessionárias de distribuição:
- Na Corrente Alternada (AC): O sentido do fluxo de elétrons e a polaridade da tensão oscilam 60 vezes por segundo entre valores positivos e negativos. Portanto, não existem polos fixos 'positivo' e 'negativo' na tomada da sua casa. Os condutores de uma instalação residencial chamam-se Fase, Neutro e Terra;
- Na Corrente Contínua (DC): O fluxo de elétrons viaja invariavelmente em um único sentido unidirecional, existindo sim um polo positivo fixo (+) e um polo negativo fixo (-). Esse regime opera em baterias químicas de automóveis, pilhas alcalinas, painéis solares fotovoltaicos e circuitos internos de aparelhos eletrônicos.
Por que o fio preto não é negativo na rede elétrica residencial?
O perigo mais frequente nos canteiros de obra decorre da analogia errônea com a elétrica automotiva:
- Na bateria do carro (12V DC): O cabo vermelho conecta o polo positivo (+) e o cabo preto conecta o polo negativo (- / massa do chassi);
- Na instalação residencial (127V/220V AC): O cabo preto é padronizado como condutor de Fase. Trata-se de um fio energizado de altíssimo perigo, capaz de provocar paradas cardiorrespiratórias em contato acidental;
- A consequência do erro: Quando um morador leigo supõe que o fio preto da parede é "negativo" e o conecta diretamente ao fio azul (neutro), ocorre um curto-circuito de impedância nula, com explosão instantânea na tomada e desarme do disjuntor geral.
Cores de cabos em fontes, baterias solares e carregadores de veículos
Com a modernização das residências, sistemas híbridos de corrente contínua coexistem com a rede alternada tradicional:
- Fitas de LED e drivers 12V/24V: A saída secundária do transformador (driver) fornece corrente contínua para iluminar sancas de gesso e marcenaria. Nesses rabichos finais de fita, adota-se o fio vermelho para o positivo (+) e o fio preto para o negativo (-);
- Sistemas de energia solar fotovoltaica: Os cabos solares especiais que descem dos módulos no telhado até o inversor operam em alta tensão contínua (até 600V ou 1.000V DC). Utilizam condutores vermelhos para a linha positiva e condutores pretos para a linha negativa, protegidos por isolamento reforçado resistente a intempéries e raios UV.
Compre Cada Material no Momento Certo, Pelo Menor Preço
Compra de última hora é compra cara. Conforme cada etapa chega, cote cimento, fios e tinta na Leroy Merlin, Telhanorte, Obramax e mais e garanta o menor preço sem correria.
Cor dos fios elétricos em 110V e 220V: muda alguma coisa na ligação?
Existe uma crença popular de que a cor dos cabos varia de acordo com o nível de tensão da rede — imaginando-se que "fio de 110V" teria uma cor e "fio de 220V" teria outra. As regras de cores da NBR 5410 são exatamente as mesmas para qualquer tensão de baixa tensão, mas a composição dos condutores varia conforme a topologia da rede.
Circuito 127V monofásico: fase (vermelho), neutro (azul-claro) e terra (verde)
Em redes com distribuição 127V/220V (padrão em capitais como São Paulo, Rio de Janeiro, Belo Horizonte e Curitiba):
- Composição da tomada de uso geral: Recebe três condutores de 2,5 mm² — um condutor de Fase (vermelho ou preto), um condutor Neutro (azul-claro) e um condutor de Proteção Terra (verde ou verde-amarelo);
- Diferença de potencial: Mede-se 127V entre Fase e Neutro, 127V entre Fase e Terra, e aproximadamente 0V entre Neutro e Terra;
- Polarização correta dos orifícios: Olhando a tomada frontalmente com o orifício do pino terra voltado para cima, o borne da esquerda deve receber o Neutro (azul-claro) e o borne da direita deve receber a Fase (vermelho ou preto), em conformidade com o padrão brasileiro NBR 14136.
Circuito 220V bifásico sem neutro: duas fases distintas (preto e vermelho) e terra
Em imóveis atendidos por concessionárias com sistema 127V/220V, as cargas de alta potência (chuveiros elétricos de 6.800W ou 7.800W, torneiras elétricas e condicionadores de ar split) são alimentadas em 220V ligadas entre duas fases ativas distintas:
- Composição do circuito bifásico: O circuito é formado por Fase 1 (cabo vermelho), Fase 2 (cabo preto) e Terra (cabo verde). Não existe fio neutro conectado ao aparelho;
- Tensão entre fases: Cada uma das fases possui 127V em relação à terra, mas como estão defasadas eletricamente em 120 graus no sistema trifásico da rede pública, a diferença de potencial entre Fase 1 e Fase 2 atinge 220V nominais;
- Proteção por disjuntor bipolar: Circuitos bifásicos devem ser obrigatoriamente protegidos por um disjuntor bipolar termomagnético. Jamais utilize dois disjuntores monopolares individuais independentes: em caso de curto em uma das fases, as duas devem ser desarmadas simultaneamente para evitar que a carga permaneça parcialmente energizada.
Em instalações 220V bifásicas (duas fases de 127V defasadas em 120 graus), nenhum dos dois condutores energizados é neutro. Portanto, nunca utilize um cabo azul-claro para alimentar uma das fases do chuveiro ou ar-condicionado 220V. Utilize sempre duas cores de fase (como vermelho e preto) mais o condutor verde de terra.
Circuito 220V monofásico com neutro: comum nas regiões Nordeste e Centro-Oeste
Em diversas regiões do Brasil (como em Brasília/DF, Goiânia/GO, Salvador/BA, Recife/PE e Fortaleza/CE), o sistema elétrico secundário de distribuição da concessionária opera em 220V/380V:
- Tensão de 220V entre Fase e Neutro: Nesses municípios, as tomadas comuns de 220V para televisores e carregadores utilizam apenas uma única Fase (vermelho ou preto) combinada com o Neutro (azul-claro) e o Terra (verde);
- Aparelhos bivolt e 127V: Conectar um aparelho exclusivo de 127V em tomadas dessas cidades provoca a queima imediata do equipamento por sobretensão. Verifique sempre a placa de especificações técnicas do aparelho antes de plugar na tomada.
Fiação antiga toda da mesma cor: como identificar fase e neutro com segurança
Ao iniciar a reforma de um apartamento antigo construído nas décadas de 1970 ou 1980, é extremamente comum se deparar com caixas de passagem repletas de fios encapados com tecido e borracha envelhecida, todos na cor preta, marrom ou desbotados pelo tempo.
Antes de ligar novos aparelhos ou puxar novas tomadas, é imperativo mapear a polaridade de cada ponta com instrumental técnico seguro.
Como usar a chave de teste de fase com display ou detector por aproximação
- Detector de tensão sem contato por aproximação (caneta detectora): É a ferramenta mais ágil e segura para triagem inicial. Ao aproximar a ponta plástica da caneta da capa isolante do cabo, o sensor emite um sinal sonoro (bip) e luz vermelha contínua se o condutor for uma Fase energizada. Ao encostar no Neutro ou no Terra, a caneta permanece em silêncio;
- Chave de teste de contato com neon: Ao encostar a ponta metálica de fenda no condutor desencapado e colocar o polegar no contato metálico traseiro, a lâmpada neon interna acende apenas quando toca na Fase;
- Atenção crítica de segurança: Nunca utilize chave de teste sob piso úmido ou com os pés descalços. Sempre desligue o disjuntor geral antes de manusear ou cortar condutores metálicos com alicate.
Medição de tensão com multímetro digital categoria CAT II ou CAT III
A confirmação definitiva e inquestionável da natureza de cada condutor é obtida através de um multímetro digital calibrado:
- Ajuste o seletor do multímetro na escala de Tensão Alternada (V~ ou VAC), selecionando escala superior a 250V (geralmente 600V ou 750V);
- Insira a ponta de prova preta no borne COM e a ponta vermelha no borne V/Ω;
- Medição 1 — Condutor A contra Condutor B: Se a leitura registrar aproximadamente 127V (ou 220V), um dos fios é Fase e o outro é Neutro;
- Medição 2 — Identificando o Terra verdadeiro: Meça entre cada um dos condutores e a barra de aterramento ou a carcaça metálica do conduíte. O condutor que marcar 127V contra a terra é a Fase; o condutor que marcar zero volt (ou até 3V residuais) contra a terra é o Neutro;
- Medição 3 — Circuito bifásico: Se a medição entre dois fios marcar 220V e ambos marcarem 127V quando medidos individualmente contra a terra, você identificou duas Fases distintas.
Identificação corretiva com anilhas e fitas isolantes coloridas nas extremidades
Caso a reforma não contemple a substituição imediata de toda a tubulação antiga embutida, o item 6.1.5.3.3 da NBR 5410 permite a regularização técnica por marcação suplementar:
- Uso de fita isolante colorida antichama: Aplique três a quatro voltas bem apertadas de fita isolante azul-claro na extremidade aparente do cabo neutro, e fita isolante verde ou verde-amarela na extremidade do cabo de aterramento;
- Anilhas termocontráteis e marcadores tubulares: Para instalações definitivas de alto padrão, utilize anilhas plásticas com letras indeléveis (F1, F2, N, PE, R) ou espaguetes termocontráteis termoencolhíveis coloridos aquecidos com soprador térmico. Essa identificação permanece visível por décadas sem descolar.
Tabela de bitola dos fios elétricos (mm²), disjuntor e aplicação prática
A cor do condutor garante a correta identificação dos circuitos, mas é a sua seção nominal em milímetros quadrados (bitola) que assegura que o cabo suporte a corrente elétrica sem derreter a isolação de PVC ou pegar fogo dentro da alvenaria.
Confira o dimensionamento técnico de referência para cabos de cobre de classe 5 com isolamento termoplástico em PVC 70°C, conforme os métodos de referência da NBR 5410:
Tabela de Bitola de Cabos, Corrente e Disjuntor Recomendado (Atualizada 2026)
Cabos de 1,5 mm² para circuitos de iluminação com disjuntor de 10A
A NBR 5410 estabelece a seção de 1,5 mm² como o limite mínimo absoluto permitido para circuitos de iluminação predial residencial. Mesmo que luminárias modernas de LED consumam frações minúsculas de corrente, cabos com bitola inferior a 1,5 mm² não possuem resistência mecânica para suportar os esforços de tração e curva ao serem puxados com a fita passa-fios dentro dos eletrodutos.
Cabos de 2,5 mm² para tomadas de uso geral (TUGs) com disjuntor de 16A a 20A
Para todas as tomadas de uso comum em dormitórios, salas de estar e corredores, a norma determina a bitola mínima de 2,5 mm², protegida por disjuntor termomagnético de 16A ou 20A. Esses pontos alimentam televisores, computadores, carregadores e aspiradores de pó com total estabilidade térmica.
Cabos de 4 mm² e 6 mm² para chuveiro elétrico, ar-condicionado e torneira elétrica
Aparelhos com resistência pura de aquecimento de água e motores compressores de climatização demandam altas correntes elétricas nominais contínuas:
- Tomadas de uso específico de cozinha (TUEs): Circuitos dedicados para forno elétrico de embutir, lava-louças e forno de micro-ondas exigem cabos de 4,0 mm² associados a disjuntores de 25A;
- Chuveiros 220V até 6.800W: Exigem fiação de no mínimo 6,0 mm² e disjuntor bipolar de 32A;
- Chuveiros 127V potentes (5.500W): Em 127V, a corrente atinge 43,3A (5.500 ÷ 127). Exigem cabos reforçados de 10,0 mm² com disjuntor monopolar de 50A para não derreter a fiação dentro do forro do banheiro.
Cabos de 10 mm² a 16 mm² para alimentação principal e entrada do QDC
O alimentador geral que sai do relógio medidor da concessionária no muro de entrada e viaja até o Quadro de Distribuição de Circuitos interno deve ser dimensionado entre 10 mm² e 16 mm² (ou 25 mm² em residências de grande porte com múltiplos aparelhos de ar-condicionado), com disjuntor geral de 50A a 63A.
Controle Seu Cronograma Físico-Financeiro Sem Complicação
Nossa ferramenta gera um painel visual que vincula a evolução física dos serviços (demolição, gesso, piso) aos desembolsos financeiros semanais, organizando suas contas de ponta a ponta.
Quanto custa trocar a fiação ou passar novos circuitos em 2026? (Tabela)
Se o seu imóvel possui fiação antiga sem condutor de terra, cabos de cores misturadas ou fios rígidos ressecados pelo tempo, confira os custos referenciais da construção civil para serviços e materiais elétricos.
Os valores abaixo representam custos sem BDI compilados na Base Lar Pontual, contemplando a faixa do estado de menor custo ao de maior custo de mão de obra no Brasil (PE e AC), com materiais cotados na praça de São Paulo/SP (capital):
Tabela de Custos para Serviços e Materiais Elétricos em 2026 (Atualizada 2026)
Custo por m² para substituição completa de fiação em alvenaria antiga
A substituição global dos cabos em um apartamento de 70 m² varia em média de R$ 6.200 a R$ 9.800, considerando a retirada de fios ressecados, passagem de guia de nylon, desobstrução de tubulações e recomposição das conexões em caixas de passagem octogonais no teto.
Preço por ponto de tomada, interruptor e passagem de circuito dedicado
- Passagem de ponto novo de tomada simples: R$ 130 a R$ 190 por ponto concluído com espelho;
- Passagem de circuito dedicado para ar-condicionado ou chuveiro: R$ 610 a R$ 830 por unidade, incluindo tubulação aparente ou embutida até 10 metros e ligação ao disjuntor dedicado no QDC;
- Modernização de Quadro de Distribuição: R$ 1.430 a R$ 1.870 por unidade instalada, incluindo instalação de barramentos pente, barramento de neutro, barramento de terra e disjuntores termomagnéticos padrão DIN com DR geral.
Diária de eletricista predial credenciado com NR-10 e emissão de ART
A contratação de mão de obra especializada por diária varia de R$ 265 a R$ 450, dependendo do custo de vida e encargos de cada estado brasileiro. Exija sempre profissional qualificado com certificação de segurança em instalações elétricas (NR-10) e responsável técnico habilitado no CREA/CFT para emissão de Anotação de Responsabilidade Técnica (ART).
Preço de referência do rolo de cabo flexível antichama de 100 metros
Ao comprar condutores elétricos, confira o selo obrigatório de certificação do Inmetro gravado em relevo no próprio cabo:
- Cabo flexível 1,5 mm² (rolo 100 m): R$ 160 (referência SP out/2026);
- Cabo flexível 2,5 mm² (rolo 100 m): R$ 250 (referência SP out/2026);
- Cabo flexível 4,0 mm² (rolo 100 m): R$ 415 (referência SP out/2026);
- Cuidado com cabos desbitolados: Desconfie de rolos vendidos pela metade do preço em sites desconhecidos. Cabos clandestinos utilizam ligas impuras de alumínio cobreado com menos de 70% da quantidade exigida de cobre, superaquecendo sob cargas moderadas e gerando risco iminente de incêndio.
5 erros graves na escolha e identificação das cores dos fios elétricos
Auditorias de engenharia realizadas pela equipe técnica da Lar Pontual registram cinco equívocos que comprometem a segurança residencial:
1. Usar fio azul-claro ou verde como condutor de fase para aproveitar sobra
O instalador comprou um rolo de cabo azul a mais e decide usá-lo como fase na iluminação da sala para "não desperdiçar material". Meses depois, um morador encosta no cabo azul acreditando se tratar de um neutro inofensivo e sofre um choque severo de 127V. Como evitar: a exclusividade cromática do neutro e do terra é inegociável; sobras de cabos devem ser guardadas para ampliações futuras ou trocadas na loja.
2. Misturar fios de cores idênticas em circuitos bifásicos de 220V
Passar dois cabos vermelhos para alimentar um chuveiro 220V. Caso ocorra um desarme parcial ou queima no disjuntor bipolar, o eletricista não sabe qual dos cabos corresponde a qual fase no quadro, dificultando medições e testes de continuidade. Como evitar: utilize cores contrastantes para fases distintas (como preto e vermelho).
3. Cortar o fio terra da tomada de 3 pinos por falta de conduíte ou caixinha rasa
Eliminar o condutor verde e conectar apenas a fase e o neutro na tomada nova, deixando o pino central flutuando no ar. Qualquer eletrodoméstico de carcaça metálica (geladeira, micro-ondas, lava-louças) perde a proteção contra choque por contato indireto. Como evitar: o condutor de proteção deve acompanhar todas as tomadas da casa sem exceção.
4. Utilizar condutor neutro compartilhado para circuitos de disjuntores diferentes
Aproveitar o neutro azul de uma tomada da sala para servir de retorno de uma luminária do corredor. Essa ligação irregular anula a atuação do dispositivo DR (Diferencial Residual), fazendo a chave desarmar imediatamente assim que qualquer luz é acesa. Como evitar: cada circuito protegido por disjuntor deve possuir seu próprio cabo neutro exclusivo vindo do barramento do QDC.
5. Emendar cabos com fita isolante comum dentro de conduítes sem caixa de passagem
Fazer emendas manuais no meio da tubulação da parede para economizar metragem de cabo. A fita isolante descola com a umidade da alvenaria, gerando centelhamento, fuga de corrente e queima da fiação. Como evitar: a NBR 5410 proíbe terminantemente emendas dentro de eletrodutos; todas as conexões devem ocorrer exclusivamente no interior de caixas de derivação acessíveis.
FAQ — Perguntas Frequentes sobre Cor dos Fios Elétricos
1. O que acontece se ligar o fio neutro no lugar do fase ou do terra?
Se você inverter o neutro com a fase em uma tomada comum de 127V, os aparelhos simples que não dependem de polarização podem até funcionar, mas os dispositivos de segurança ficam invertidos: em um abajur, o soquete metálico da lâmpada permanecerá energizado com a fase mesmo desligado no botão, criando perigo de choque. Se você ligar o condutor neutro no borne de terra de um imóvel que possui Disjuntor Diferencial Residual (DR), o DR desarmará imediatamente ao plugar qualquer carga, pois interpretará o retorno de corrente pelo terra como uma fuga grave de energia.
2. É proibido por lei usar fio azul ou verde como fase na reforma?
Sim. Embora a NBR 5410 seja uma norma técnica da ABNT, seu cumprimento é compulsório no Brasil por força da legislação federal (artigo 39, inciso VIII, do Código de Defesa do Consumidor - Lei nº 8.078/1990 e Norma Regulamentadora NR-10 do Ministério do Trabalho). Instalações executadas em desacordo com as prescrições normativas configuram vício de serviço e negligência técnica, acarretando responsabilidade civil do executor e recusa de cobertura por parte de seguradoras residenciais em sinistros de incêndio.
3. Posso passar fita isolante colorida na ponta do fio preto para indicar neutro ou terra?
Sim, a NBR 5410 admite a identificação suplementar por fita isolante colorida antichama, espaguete termocontrátil ou anilhas plásticas nas pontas visíveis dos condutores (dentro das caixas de passagem e no quadro de distribuição), desde que a identificação seja indelével, resistente ao calor e cubra uma extensão contínua de pelo menos 2 a 3 centímetros na terminação do cabo. No entanto, em obras novas e reformas completas com troca de tubulação, a boa prática da engenharia recomenda instalar cabos com a isolação colorida original de fábrica em toda a extensão do circuito.
4. Por que o chuveiro elétrico antigo usava fios brancos e o novo vem com azul e verde?
Os chuveiros fabricados nas décadas passadas frequentemente traziam rabichos de fábrica com três fios brancos lisos, dependendo de o instalador identificar manualmente a fase e o neutro. Com a atualização das normas do Inmetro e da Portaria Inmetro nº 148, todos os fabricantes de aparelhos eletrodomésticos nacionais são obrigados a padronizar os cabos de alimentação de fábrica: condutor verde (ou verde-amarelo) para o pino de aterramento da resistência, azul-claro para o neutro (em modelos 127V ou 220V monofásicos) e branco/marrom/vermelho para as fases ativas.
5. Como saber se o circuito é 127V ou 220V apenas olhando a cor dos fios no quadro?
Não é possível garantir o nível de tensão apenas observando as cores dos cabos isolados, pois a cor sinaliza a função do condutor (fase, neutro ou terra), e não os volts que ele transporta. Para saber se o circuito é 127V ou 220V no quadro de distribuição de circuitos (QDC), observe a proteção: circuitos 127V utilizam disjuntores monopolares (uma fase) associados a um cabo azul de neutro; já circuitos 220V bifásicos utilizam disjuntores bipolares (duas fases acopladas por alavanca comum) sem cabo neutro. Para certeza absoluta, confirme o valor com um multímetro na escala de tensão alternada.
Conclusão: Planeje os Circuitos Elétricos e Economize Materiais no Economat
Respeitar o padrão de cor dos fios elétricos estabelecido pela NBR 5410 — verde para proteção terra, azul-claro para neutro, vermelho/preto para condutores de fase e amarelo para retornos de lâmpadas — é o divisor de águas entre uma instalação elétrica segura e duradoura e uma armadilha propensa a acidentes e queima de equipamentos.
O planejamento executivo rigoroso da infraestrutura elétrica evita desperdícios comuns de canteiro: dimensionar as bitolas corretas em milímetros quadrados para cada circuito (1,5 mm² para iluminação, 2,5 mm² para tomadas e 6,0 mm² para chuveiros), manter a ocupação máxima de 40% nos eletrodutos e garantir a presença do condutor neutro nas caixas de interruptores moderniza a residência para a automação e preserva a integridade dos moradores por décadas.
Se você está iniciando a sua reforma e deseja quantificar com precisão o número de rolos de fios de cada cor, eletrodutos corrugados, caixinhas 4×2 e conjuntos de disjuntores para a metragem exata do seu imóvel pelo melhor preço do mercado, compare fornecedores e monte sua lista de materiais em nossa ferramenta:
