A pintura da sala estava concluída, o piso vinílico acabado e o ar-condicionado novinho dentro da caixa. Na hora de pendurar o aparelho, veio o choque: embutir a tubulação de cobre e o dreno exigiria rasgar oito metros de alvenaria e refazer o forro de gesso do teto.
A infraestrutura para ar-condicionado é a espinha dorsal invisível da climatização residencial. Deixar essa etapa para depois multiplica o custo da instalação por três e transforma um serviço limpo de duas horas em dias de poeira, entulho e retrabalho.
- Custo da infraestrutura por ponto: R$ 700 a R$ 1.800 (material e mão de obra até 5 metros)
- Instalação sobre ponto pronto: R$ 500 a R$ 950 por aparelho (sem quebra-quebra)
- Dreno embutido: Tubo rígido de PVC de 25 mm (3/4") com caimento de 1% a 2%
- Circuito elétrico (NBR 5410): Disjuntor de 16A a 20A Curva C e cabos de 2,5 mm² em 220V
- Tubos de cobre: Linhas de 1/4" a 5/8" com isolamento elastomérico individual

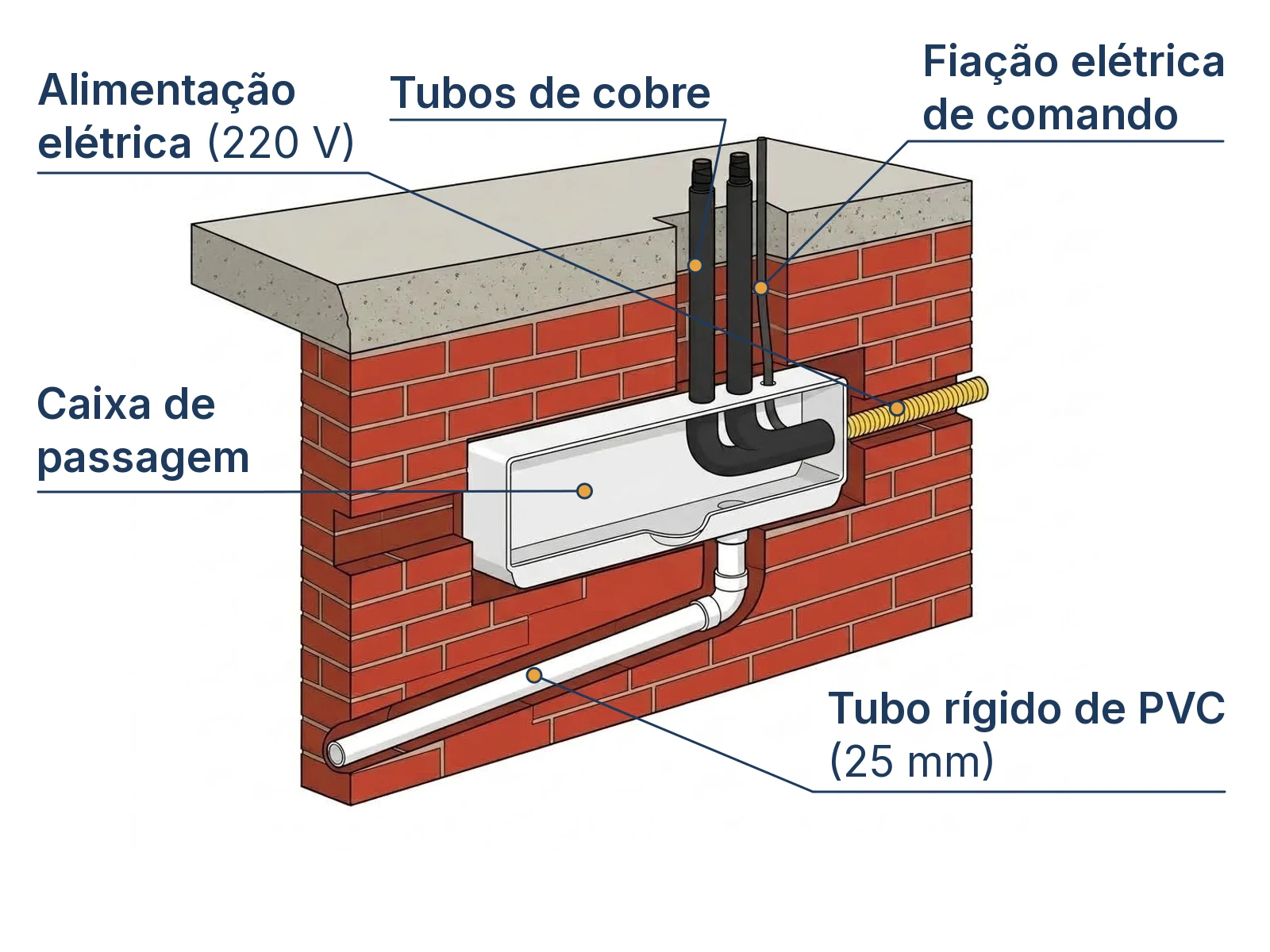

O que compõe a infraestrutura de ar-condicionado completa
A infraestrutura de climatização — tecnicamente chamada de pré-instalação ou linha de espera frigorígena — é o conjunto embutido de dutos, tubos e cabos que conecta a unidade evaporadora interna (que sopra ar frio no ambiente) à unidade condensadora externa (que rejeita o calor para a atmosfera).
Em obras residenciais, planejar esse conjunto antes do fechamento de gesso e do reboco de alvenaria assegura que nenhum cano fique exposto em canaletas plásticas sobrepostas na parede. O sistema completo é formado por cinco subsistemas integrados:

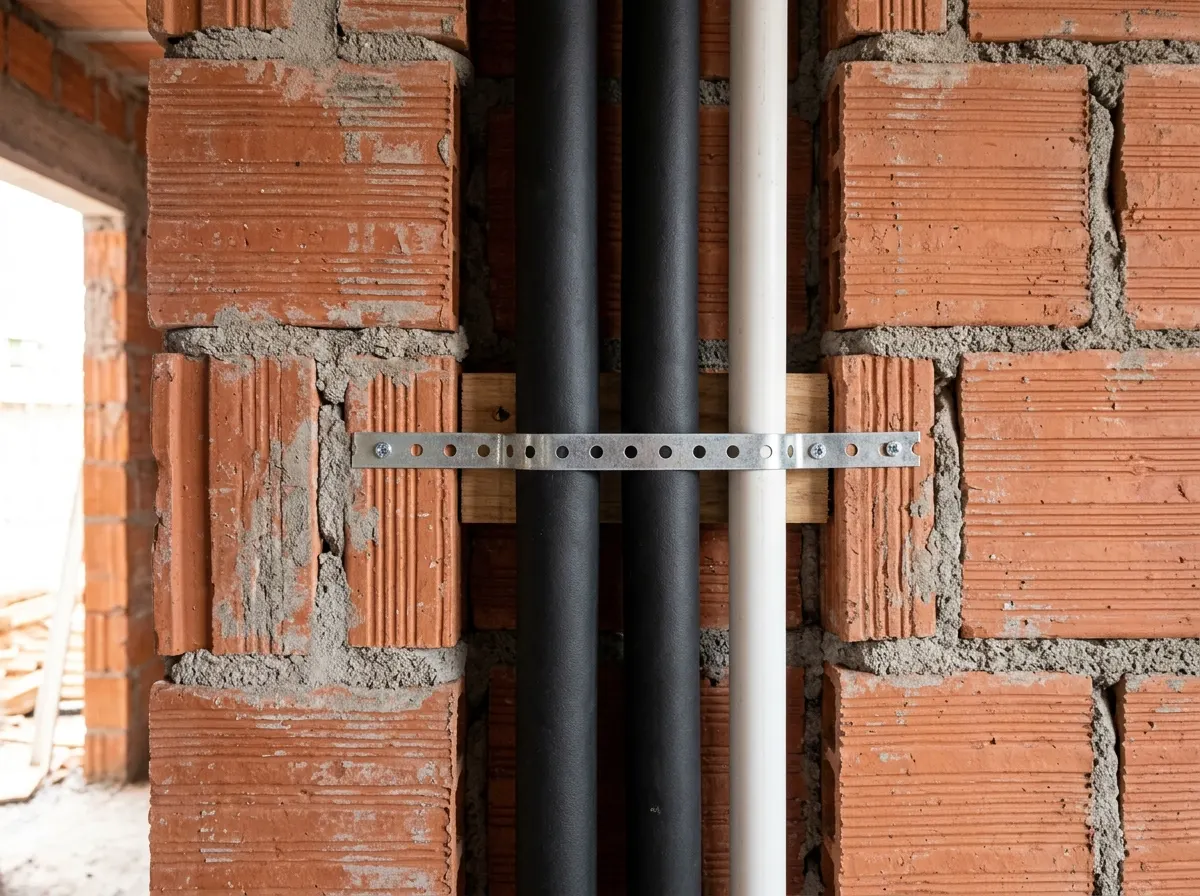

Tubulação frigorígena de cobre e isolamento térmico elastomérico
A troca térmica do ar-condicionado split ocorre pelo ciclo de compressão e expansão do fluido refrigerante (gás R-410A ou R-32). O fluido circula por duas linhas metálicas de cobre sem costura de classe hospitalar ou refrigeração:
- Linha de expansão/líquido (tubo fino): Conduz o refrigerante líquido em alta pressão da condensadora para a evaporadora.
- Linha de sucção/gás (tubo grosso): Retorna o fluido em estado gasoso e baixa pressão da evaporadora para o compressor.
Cada tubo de cobre deve ser revestido individualmente por uma mangueira de isolamento térmico elastomérico expandido (com espessura mínima de 9 mm ou blindagem anti-UV). Unir os dois tubos de cobre dentro da mesma capa isolante é uma falha grave: a linha de sucção gelada absorve o calor da linha de líquido, provocando condensação contínua dentro da parede e queda drástica no rendimento energético do compressor.
Tubulação rígida de dreno em PVC soldável
Durante a operação de resfriamento, a serpentina da unidade evaporadora atua como uma desumidificadora de ar: o vapor de água presente no ambiente condensa sobre o alumínio gelado e goteja em uma bandeja interna. Em dias quentes e úmidos, um aparelho de 12.000 BTUs chega a condensar de 1,5 a 3 litros de água por hora.
O sistema de dreno embutido tem a missão de coletar essa água da bandeja por gravidade e transportá-la com segurança para o ponto de descarte hidráulico. A especificação correta da engenharia exige tubo rígido de PVC soldável marrom ou branco de 25 mm (3/4"). O uso de mangueiras plásticas flexíveis ou corrugadas amarelas é expressamente desaconselhado dentro de paredes e forros, pois formam barrigas onde a água empoça, acumulando lodo biológico e transbordando na alvenaria.
Fiação elétrica de comando e alimentação (cabo PP)
O funcionamento coordenado entre o controle remoto, os sensores da evaporadora e a placa eletrônica do compressor externo exige um cabo de interligação de dados e comando.
Utiliza-se o cabo PP flexível (normalmente de 4 ou 5 vias de 1,5 mm²) com dupla isolação termoplástica de 500V/750V, resistente ao atrito mecânico. Esse cabo corre dentro da tubulação técnica junto aos tubos de cobre e interliga a régua de bornes da máquina interna à máquina externa.

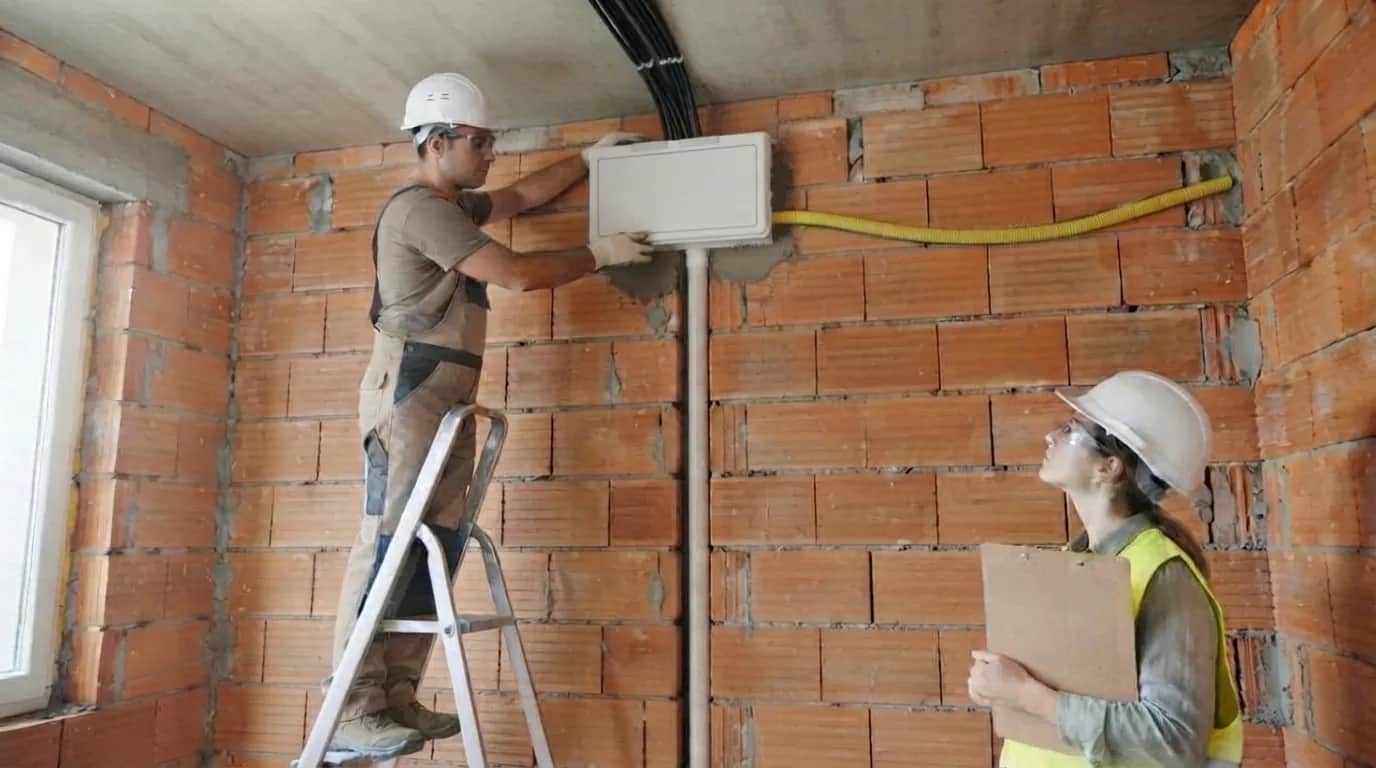

Caixa de passagem embutida (caixa polar) e infraestrutura de espera
A caixa de passagem (conhecida no canteiro como caixa polar ou caixa de espera) é o componente plástico embutido na alvenaria ou no gesso onde convergem todos os tubos e cabos. Suas funções essenciais são:
- Orientação de saída: Possui encaixe para o tubo de dreno na parte inferior com inclinação natural que impede o retorno de líquidos;
- Bolsão de acomodação: Reserva espaço livre para a dobra e a expansão mecânica das linhas de cobre sem estrangulamento da seção tubular;
- Vedação estética provisória: Permite que a parede receba massa corrida e pintura final mantendo a tubulação selada e limpa até o dia em que o aparelho split for adquirido e parafusado no suporte.
Curadoria Técnica Lar Pontual Engenharia
Ferramentas próprias de engenharia, escolhidas para este assunto.Na Lar Pontual Engenharia, planejamos a infraestrutura de climatização na fase de alvenaria e forro. Definir bitolas de cobre, pontos de dreno e circuitos dedicados antes do acabamento evita quebra-quebra e vazamentos ocultos na obra.
Cote os Materiais de Cada Etapa Pelo Menor Preço
Antecipe a compra de cimento, fios, pisos e tinta na Leroy Merlin, Telhanorte, Obramax e mais, no ritmo do seu cronograma.
Guia do Ar Condicionado: o Caderno Técnico deste assunto
Tratado Técnico: Cálculo térmico, infraestrutura de drenagem e preservação de fachadas.
Cronograma Executivo e Fluxo de Pagamentos da Obra
Obtenha um cronograma passo a passo baseado na sequência real da engenharia civil e evite desembolsos simultâneos de caixa.
Quanto custa a infraestrutura para ar-condicionado por ponto em 2026? (Tabela)
O custo para preparar cada ponto de ar-condicionado varia de acordo com a distância linear entre a evaporadora e a condensadora, a necessidade de rasgos em alvenaria e o tipo de acabamento do forro.
Em São Paulo/SP, os valores de referência praticados por equipes de refrigeração e empreiteiros em 2026 situam-se entre R$ 700,00 e R$ 1.800,00 por ponto para traçados de até 5 metros lineares (incluindo materiais de cobre, isolamento, PVC de dreno, cabo de comando e caixa polar). Em outras regiões do Brasil, os custos podem variar entre 10% e 25% em função da logística e da cotação do cobre metálico.
Tabela de Custos de Infraestrutura de Ar-Condicionado por Ponto (Atualizada 2026)
Custo dos materiais: cobre, isolamento, PVC e cabos elétricos
Na composição de custos de insumos de um ponto de infraestrutura de 5 metros lineares para aparelho de 12.000 BTUs:
- Tubos de cobre (1/4" e 3/8" com 5 metros cada): R$ 180,00 a R$ 290,00
- Isolamento térmico elastomérico tubular (blindado): R$ 35,00 a R$ 65,00
- Tubo de PVC rígido soldável 25 mm + conexões de 45°: R$ 30,00 a R$ 55,00
- Cabo flexível PP 4x1,5 mm² (5 metros): R$ 35,00 a R$ 60,00
- Caixa de passagem polar com dreno reversível: R$ 30,00 a R$ 55,00
- Fita tape aluminizada e abraçadeiras perfuradas: R$ 20,00 a R$ 35,00
Economizar na espessura da parede do tubo de cobre (comprando tubos finos de classe leve abaixo de 0,79 mm) eleva o risco de microfissuras e vazamentos durante a dobra manual dentro da parede.
Preço da mão de obra especializada em São Paulo/SP
A mão de obra qualificada para abertura de rasgos em alvenaria, passagem de tubulações, fixação no prumo e teste de estanqueidade cobra em média de R$ 450,00 a R$ 850,00 por ponto individual.
Em apartamentos que exigem três ou quatro pontos simultâneos (sala e quartos), os profissionais costumam aplicar descontos em pacote, reduzindo o custo unitário da diária de instalação.
Bitolas de tubulação de cobre por capacidade (BTUs)
O diâmetro nominal das linhas de cobre não é universal: ele varia conforme a potência térmica do equipamento em BTUs/h (British Thermal Units) e a tecnologia do compressor (convencional ou inverter).
Instalar um tubo com bitola inferior à especificada pelo fabricante estrangula a vazão do fluido refrigerante, aumentando a perda de carga, superaquecendo o óleo lubrificante e provocando a perda da garantia de fábrica do compressor.
Tabela de Dimensionamento de Linhas Frigorígenas por Capacidade (Atualizada 2026)
Alguns fabricantes de ponta (como Daikin e Fujitsu) utilizam tubos de 1/4" e 3/8" em modelos de 12.000 BTUs, enquanto outras marcas (como LG e Samsung) adotam 1/4" e 1/2" para a mesma capacidade. Ao executar a infraestrutura sem ter o modelo exato do ar-condicionado comprado, a recomendação técnica mais segura é instalar tubulação de 1/4" e 1/2" com parede de 1/32" (0,79 mm), pois permite redução com niple redutor caso o split final utilize linha de 3/8".
Linha de líquido e linha de sucção: por que cada tubo tem um diâmetro
A diferença de espessura entre os dois canos decorre do estado físico do fluido em cada trecho do ciclo termodinâmico:
- Na linha de líquido, o gás comprimido foi liquefeito na condensadora. Por se encontrar em estado líquido sob altíssima pressão, possui volume específico reduzido e requer diâmetros menores (normalmente 1/4" ou 3/8").
- Na linha de sucção, o fluido acabou de absorver o calor do quarto e evaporou. Como vapor a baixa pressão, ocupa um volume muito maior e necessita de uma tubulação mais larga (3/8", 1/2" ou 5/8") para escoar sem restrição excessiva de retorno ao compressor.
A importância do isolamento térmico independente para evitar condensação
A linha de sucção opera em temperaturas que variam de 2°C a 6°C. Quando o ar quente e úmido de dentro de um forro ou corte de parede entra em contato com o cobre descoberto, atinge o ponto de orvalho e condensa.
Se os dois tubos forem envelopados juntos na mesma capa térmica (erro muito comum por preguiça do instalador):
- Ocorre transferência direta de calor entre a linha quente de líquido e a linha gelada de sucção;
- A capa elastomérica deforma e perde a vedação hermética;
- A água condensada pinga continuamente por dentro do forro de drywall ou escorre pelo reboco da alvenaria, originando mofo, bolhas na pintura e manchas amarelas no teto.
A regra mandatória da engenharia é: um isolamento elastomérico independente para cada tubo de cobre, colado nas emendas com adesivo de contato específico para refrigeração.
Compre Cada Material no Momento Certo, Pelo Menor Preço
Compra de última hora é compra cara. Conforme cada etapa chega, cote cimento, fios e tinta na Leroy Merlin, Telhanorte, Obramax e mais e garanta o menor preço sem correria.
Como projetar o dreno embutido sem risco de vazamento ou mau cheiro
O sistema de drenagem responde por mais de 60% dos chamados de pós-obra em reformas residenciais. Diferente da tubulação de água potável que opera sob pressão da concessionária ou da caixa d'água, o dreno do ar-condicionado escoa exclusivamente por gravidade.
Qualquer desnível desfavorável, cotovelo invertido ou estrangulamento da tubulação provoca o transbordamento imediato da calha plástica da evaporadora, inundando papéis de parede, cabeceiras de cama e pisos de madeira.
Diretrizes Técnicas para Instalação do Dreno de Ar-Condicionado (Atualizada 2026)
A inclinação mínima de 1% a 2% para escoamento por gravidade
A regra de ouro da hidráulica predial aplicada à climatização exige uma pendente mínima de 1% (1 centímetro de queda a cada 1 metro de percurso linear), sendo 1,5% a 2% a inclinação ideal recomendada pela engenharia diagnóstica.
Em trechos horizontais longos dentro do forro de gesso (por exemplo, 6 metros da parede da suíte até o ralo da sacada), o tubo de dreno consome de 6 a 12 cm de altura útil de rebaixo. Se o forro não tiver espaço para essa queda, o instalador será forçado a utilizar uma bomba de condensado.
Por que mangueira corrugada flexível é proibida dentro da parede
No comércio varejista de utilidades, é comum encontrar mangueiras corrugadas de polietileno de baixo custo. O uso desse material embutido na alvenaria é uma armadilha:
- As ranhuras internas retêm resíduos de poeira e gordura em suspensão no ar, formando uma crosta gelatinosa de bactérias e fungos (lodo negro);
- Sob o peso do reboco fresco e da argamassa, a mangueira flexível amassa com facilidade, perdendo a seção de vazão;
- A mangueira dobra com facilidade e cria bolsões em U (pontos baixos), interrompendo o escoamento contínuo da água.
A especificação definitiva é o tubo rígido de PVC soldável marrom de 25 mm, montado com adesivo plástico para PVC e lixamento prévio das bolsas.
Onde descarregar o dreno: ralo sifonado, pluvial e prevenção de retorno de gás
Um dos erros mais insalubres e desagradáveis de um projeto mal executado é ligar a ponta do dreno diretamente na rede primária de esgoto sanitário (tubo de 40 mm ou 50 mm da pia ou vaso) sem proteção:
- A pressão negativa gerada pela turbina da evaporadora funciona como um aspirador de ar;
- O cheiro fétido de gases de decomposição do esgoto (gás sulfídrico e metano) é sugado para dentro do quarto e espalhado pelo ar-condicionado;
- A acidez dos gases oxida prematuramente as aletas de alumínio e as curvas de cobre da serpentina, furando o trocador de calor em menos de dois anos.
Soluções corretas para o descarte:
- Lançamento em ralo sifonado com tampa grelhada ou caixa sifonada: A lâmina de água do sifão cria uma barreira física permanente contra os odores da tubulação de esgoto.
- Rede de águas pluviais: Deságue direto em calhas ou prumadas de chuva externas do edifício.
- Sifão mecânico com esfera flutuante: Quando a ligação em esgoto for a única alternativa geométrica viável, é obrigatório instalar um sifão técnico para dreno de ar-condicionado dotado de válvula de esfera: na presença de água, a esfera sobe e libera a passagem; quando o aparelho desliga e a água seca, a esfera desce e veda hermeticamente a passagem dos gases.
Quando a bomba de dreno (mini pump) se torna obrigatória
Quando a evaporadora fica posicionada em uma parede estrutural ou pilar onde não há como descer o dreno por gravidade, ou quando o ponto de esgoto está localizado em cota superior à saída do aparelho, a engenharia recorre à bomba de dreno (ou bomba de condensado).
Trata-se de uma microbomba eletromecânica automática com boia magnética:
- Armazena até 50 ml de água em um reservatório compacto e recalca o líquido verticalmente em alturas manométricas de 2 a 10 metros através de uma mangueira capilar de 6 mm;
- Pode ser instalada embutida dentro da própria caixa polar, oculta atrás da evaporadora ou sobre o forro de gesso;
- Requer alimentação elétrica 220V contínua conectada ao mesmo circuito da máquina.
Os 5 passos para executar a infraestrutura na alvenaria ou drywall
Para garantir que a execução no canteiro de obras ocorra de forma coordenada com os pedreiros, gesseiros e eletricistas, a Lar Pontual adota o procedimento padrão estruturado em cinco etapas sequenciais:
Passo 1 — Definição do layout e cálculo da carga térmica (BTUs)
Antes de qualquer quebra-quebra, o projetista ou proprietário deve definir:
- Posicionamento da cama e dos sofás: A evaporadora nunca deve soprar ar frio diretamente sobre a cabeça de quem dorme ou descansa;
- Cálculo de carga térmica: Dimensionar se o cômodo demanda 9.000, 12.000 ou 18.000 BTUs com base na área em m², na insolação (sol da manhã ou da tarde) e na presença de janelas de vidro sem cortina;
- Rota da tubulação: Definir o caminho mais curto e linear até a fachada ou varanda técnica, minimizando o número de curvas e desvios.
Passo 2 — Corte na alvenaria e fixação da caixa polar no prumo
Com o traçado marcado a giz na parede:
- Corta-se a alvenaria com serra mármore equipada com disco diamantado, gerando dois sulcos paralelos com profundidade de 5 a 7 centímetros e largura de 10 a 12 cm;
- Remove-se o miolo de tijolo com ponteiro manual ou martelete leve;
- A caixa polar de embutir é chumbada com massa de cimento e areia (traço 1:3) perfeitamente alinhada com nível de bolha ou nível a laser, a uma altura padrão de 2,10 m a 2,30 m do piso acabado (deixando no mínimo 15 cm de folga do teto de gesso para captação de ar de retorno).
Passo 3 — Passagem dos tubos de cobre e dreno com declive contínuo
- Os tubos de cobre já isolados com espuma elastomérica e o cabo PP são introduzidos pela abertura superior ou lateral da caixa polar, deixando 40 a 50 cm de ponta livre de espera dentro da caixa para viabilizar as soldas ou flanges futuras;
- As pontas dos tubos de cobre são seladas com fita isolante de alta fusão ou tampões plásticos herméticos para impedir que poeira de obra, areia e umidade entrem no circuito;
- O tubo de PVC rígido de 25 mm é colado na saída inferior da caixa e fixado no fundo do rasgo com abraçadeiras metálicas perfuradas para manter o caimento contínuo de 1,5% sem ondulações.
Passo 4 — Teste de estanqueidade com nitrogênio seco e teste de vazão
Nenhuma parede deve ser rebocada e nenhum forro fechado sem antes aprovar dois testes de estanqueidade:

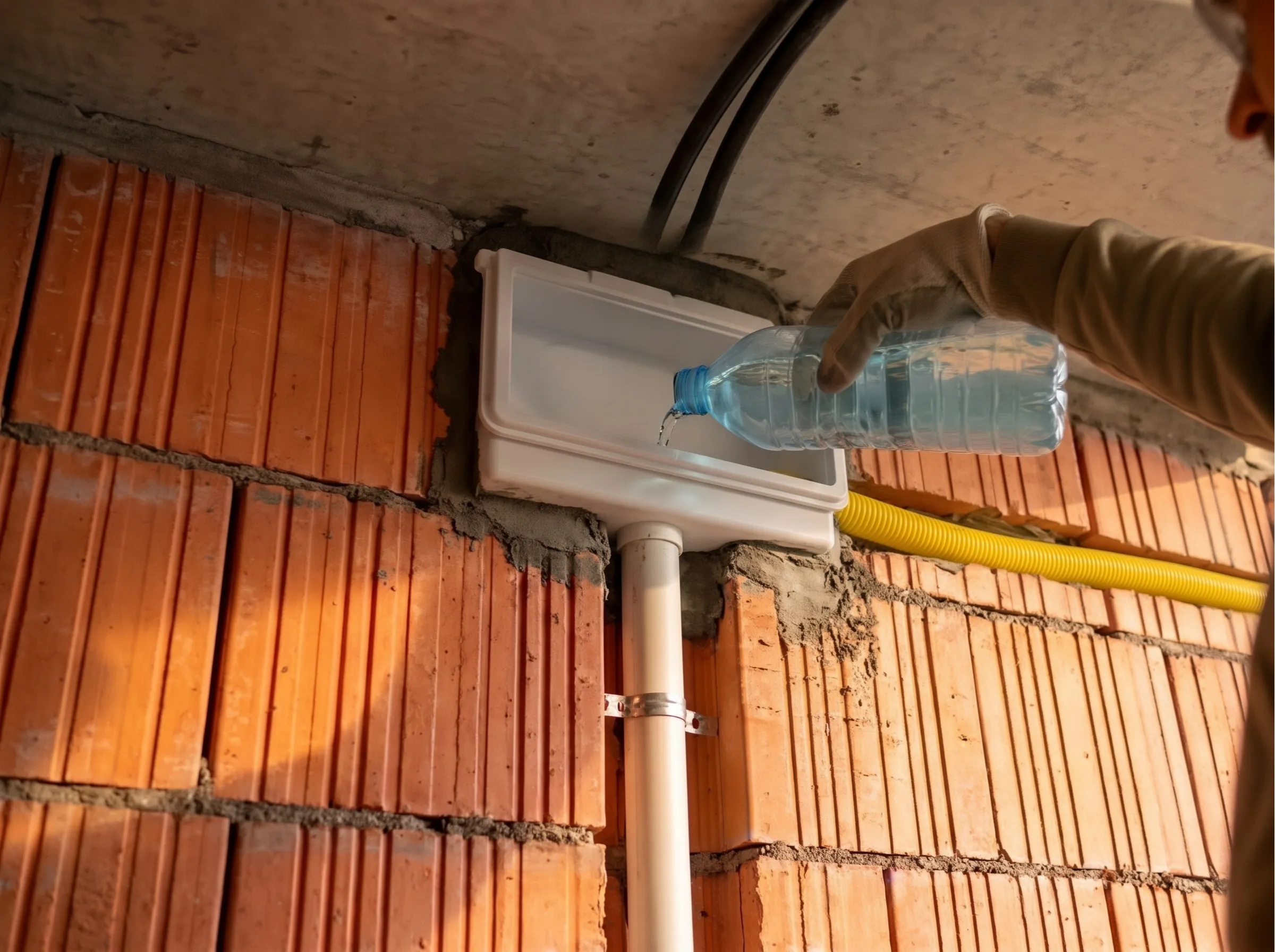

- Teste de vazão do dreno: Despeja-se lentamente 1,5 a 2 litros de água limpa com corante alimentício diretamente no bocal da caixa polar. A água deve escoar de forma rápida e contínua até o ralo de descarte, sem gotejamento nas emendas de PVC e sem deixar poça residual no fundo da caixa;
- Teste de pressão com Nitrogênio Seco (OFN): As extremidades das tubulações de cobre são pressurizadas com nitrogênio a 300 a 400 PSI e monitoradas por um manifold com manômetro calibrado por 24 horas. Se o ponteiro se mantiver estável, o circuito está 100% livre de microvazamentos de solda ou dobras com trincas.
Passo 5 — Fechamento da alvenaria e proteção das pontas de espera
Aprovados os testes:
- Aplica-se tela plástica ou metálica sobre o rasgo da parede para evitar trincas por dilatação na argamassa de acabamento;
- Fecha-se o rasgo com argamassa de emboço e massa única;
- A tampa protetora plástica da caixa polar é parafusada, protegendo todo o interior contra a entrada de massa corrida e tinta de pintura até o dia da fixação da evaporadora.
Alimentação elétrica e circuito dedicado segundo a NBR 5410
A norma ABNT NBR 5410 (Instalações elétricas de baixa tensão) classifica o ar-condicionado como Tomada de Uso Específico (TUE). Ligar o aparelho na fiação de tomadas comuns do quarto ou emendar na alimentação do chuveiro é uma não conformidade grave sujeita a sobrecarga térmica e risco de curto-circuito.
Alimentação na condensadora vs. evaporadora: onde deixar o ponto elétrico
Uma das maiores dúvidas no canteiro é: onde deve ficar a tomada ou o ponto elétrico de força?
- Aparelhos residenciais modernos (Split Inverter de 9.000 a 24.000 BTUs): Em mais de 85% dos modelos atuais de marcas como Daikin, LG, Samsung, Fujitsu e Gree, o circuito elétrico de força de 220V deve ser alimentado na unidade condensadora externa (na varanda ou laje técnica). A unidade evaporadora interna recebe energia através do cabo de comando PP de interligação.
- Aparelhos convencionais antigos ou marcas específicas: Alguns modelos recebem a força de 220V na unidade evaporadora interna (dentro do quarto).
Se o modelo exato do aparelho ainda não estiver definido na fase de projeto elétrico, o eletricista deve passar o circuito de 220V direto do quadro de distribuição para a varanda/laje técnica (condensadora) e prever um eletroduto flexível de 3/4" desobstruído interligando a máquina externa à caixa polar interna. Dessa forma, qualquer padrão de equipamento poderá ser alimentado sem improvisos.
Disjuntores Curva C e dimensionamento dos cabos de alimentação
O motor do compressor de ar-condicionado possui uma corrente indutiva transitória de partida que dura de 1 a 3 segundos:
- Disjuntores Termomagnéticos padrão DIN Curva C: Devem ser utilizados obrigatoriamente. Disjuntores de Curva B desarmam indevidamente na partida por interpretarem o pico indutivo como curto-circuito;
- Bitola dos condutores de cobre:
- Para splits de 9.000 a 18.000 BTUs em 220V: cabos flexíveis de 2,5 mm² com disjuntor bipolar de 16A ou 20A;
- Para splits de 24.000 a 30.000 BTUs em 220V: cabos flexíveis de 4,0 mm² com disjuntor bipolar de 20A ou 25A;
- Aterramento funcional: O condutor de proteção (fio terra verde) deve ser levado integralmente do barramento de terra do quadro até as carcaças das duas unidades.
Regras de condomínio e NBR 16280 para furos e laje técnica
Em reformas de apartamentos, a passagem da infraestrutura de ar-condicionado envolve áreas comuns da edificação e elementos estruturais do prédio, ficando sob a égide da ABNT NBR 16.280 (Reformas em edificações).
Proibição de furos em vigas, pilares e alvenaria estrutural
O maior erro de execução é a furação indiscriminada da estrutura de concreto armado para atravessar canos de cobre:
- É expressamente proibido furar vigas de transição, pilares ou faixas de laje protendida sem laudo estrutural e autorização formal do engenheiro calculista do edifício;
- Em prédios construídos em Alvenaria Estrutural (blocos de concreto preenchidos com graute), cortes horizontais contínuos na parede são proibidos por lei, pois destravam os blocos portantes e comprometem a estabilidade do prédio. Nesses imóveis, a tubulação deve correr obrigatoriamente por dentro de forros de drywall, canaletas aparentes de design industrial ou rodapés técnicos de PVC;
- As furações de fachada para travessia de tubulação exigem o uso de perfuratrizes rotativas com copo diamantado refrigeradas a água, que executam furos circulares precisos de 65 a 75 mm sem vibração mecânica que possa trincar a alvenaria vizinha.
Fechamento de varanda e condensadora em laje técnica
Para garantir a preservação da estética das fachadas e a ventilação dos compressores:
- Lajes técnicas exclusivas: Prédios contemporâneos contam com lajes técnicas ventiladas dedicadas a abrigar as condensadoras. Respeite as distâncias mínimas de ventilação frontal (mínimo de 60 cm de vão livre de ar);
- Condensadoras na varanda com cortina de vidro: Instalar a máquina externa em sacadas envidraçadas exige manter as lâminas de vidro permanentemente abertas durante o funcionamento do split, ou instalar dutos direcionadores de ar quente na grelha da condensadora para jogar o calor para fora do apartamento. Caso contrário, a temperatura atinge 50°C e desarma o compressor por proteção térmica.
O Caderno Técnico deste assunto: Guia do Ar Condicionado
Tratado Técnico: Cálculo térmico, infraestrutura de drenagem e preservação de fachadas.
Infraestrutura na obra bruta vs. quebrar depois: comparativo de custos
Muitos proprietários ponderam se vale a pena gastar com a infraestrutura durante a reforma ou deixar para resolver a climatização apenas quando o orçamento estiver mais folgado.
Para orientar essa decisão financeira, compilamos o comparativo de custos entre executar a infraestrutura na fase de alvenaria aberta versus contratar o serviço em um apartamento pronto com pintura e pisos acabados:
Comparativo: Fazer Infraestrutura na Reforma vs. Instalar Após Obra Pronta (Atualizada 2026)
A análise financeira da engenharia comprova: executar a infraestrutura na fase cinza da reforma gera uma economia de até 60% e evita a dor de cabeça de morar no meio de poeira fina de corte de parede meses após a mudança.
Os 5 erros que condenam a infraestrutura e como evitar
Auditorias técnicas realizadas pela Lar Pontual revelam que cinco descuidos no canteiro respondem pela maioria das avarias em ar-condicionado:
1. Estrangular o tubo de cobre na dobra de saída
Dobrar o tubo de cobre com as mãos sem o uso de mola curvadora externa ou curvador de tubo catracado. A tubulação colapsa no cotovelo, reduzindo a passagem de fluido e provocando congelamento prematuro da serpentina.
2. Deixar as pontas do cobre abertas durante a obra
Deixar os canos sem tampão na caixa polar. A poeira de gesso, a umidade do ar e resíduos de argamassa entram no tubo. Ao ligar a máquina, essa sujeira atinge o compressor e queima as palhetas mecânicas em poucas semanas.
3. Fazer solda de cobre sem nitrogênio passante
Quando duas barras de cobre são soldadas com foscoper sem purga de nitrogênio líquido, o oxigênio interno queima e forma uma casca preta de fuligem (carepa de óxido de cobre) por dentro do cano. Essa fuligem é arrastada pelo refrigerante e entope a válvula de expansão eletrônica do split.
4. Usar bitola de dreno menor que 25 mm
Utilizar canos finos de 20 mm (1/2") na tentativa de fazer cortes menores no tijolo. O dreno de 20 mm não tem vazão para lidar com o volume de condensado e a tensão superficial da água cria bolhas de ar que travam o escoamento.
5. Não testar o dreno com água antes de fechar a alvenaria
Rebocar a parede acreditando que a gravidade cuidará de tudo. Qualquer conexão mal colada ou sujeira deixará uma mancha escura de infiltração na parede no primeiro dia de calor do verão.
FAQ — Perguntas Frequentes sobre Infraestrutura de Ar-Condicionado
1. Pode passar fiação elétrica junto com o cobre no mesmo conduíte?
Sim, desde que seja utilizado o cabo flexível PP com isolação pesada de 750V, que possui capa dupla protetora homologada para contato com linhas frigorígenas. No entanto, circuitos elétricos de alta tensão (como cabos de alimentação de 220V do quadro geral) devem correr preferencialmente em eletrodutos corrugados separados para evitar aquecimento por proximidade e interferência eletromagnética em placas eletrônicas de splits inverter.
2. Qual a distância máxima permitida entre a evaporadora e a condensadora?
A distância máxima recomendada para aparelhos residenciais split varia de 15 a 30 metros de comprimento linear, com desnível vertical máximo de 5 a 15 metros, dependendo da capacidade em BTUs e do manual técnico do fabricante. Para linhas com comprimento superior a 5 ou 7,5 metros, o instalador deve obrigatoriamente adicionar uma carga extra de fluido refrigerante por balança digital (geralmente entre 15 e 25 gramas por metro adicional).
3. Por que o dreno do ar-condicionado não pode ir direto na rede de esgoto?
Porque a turbina de ventilação da unidade interna gera vácuo parcial e suga os gases de esgoto para dentro do ambiente. Além de produzir mau cheiro constante no cômodo, os gases sulfídricos corroem e furam os tubos de cobre e a serpentina de alumínio da máquina. O dreno deve ser encaminhado para um ralo sifonado, rede pluvial ou receber um sifão mecânico com esfera de vedação.
4. Ar-condicionado inverter precisa de infraestrutura diferente do convencional?
A bitola dos tubos de cobre e do dreno segue a mesma lógica de capacidade térmica (BTUs). A principal diferença reside no cabeamento de comando e na espessura da parede do cobre: aparelhos inverter operam com fluidos modernos sob pressões mais elevadas (R-410A e R-32), exigindo tubos de cobre de classe frigorífica com espessura de parede mínima de 0,79 mm (1/32"), além de cabo PP de 4 ou 5 vias blindado para a troca contínua de pulsos digitais entre as placas inversoras.
5. O teste com nitrogênio na tubulação de cobre é realmente obrigatório?
Sim, em qualquer instalação de engenharia responsável. O teste de pressurização com Nitrogênio Seco a 350-400 PSI por no mínimo 12 a 24 horas é a única garantia científica de que as linhas soldadas e embutidas não contêm microfissuras. Descobrir um vazamento após a parede pintada exige rasgar o acabamento ou perder R$ 400 em recargas de gás a cada três meses.
Conclusão: Planeje os Pontos com Antecedência e Compare Materiais no Economat
A infraestrutura para ar-condicionado é uma das intervenções de reforma com maior retorno sobre o investimento em conforto térmico e valorização patrimonial do imóvel. Executar os rasgos de alvenaria, fixar as caixas polares no prumo, aplicar isolamento elastomérico independente e garantir o caimento mínimo de 1% no dreno de PVC são decisões de engenharia que transformam a instalação final do split em um serviço rápido, limpo e seguro.
Antes de adquirir tubos de cobre, caixas polares, conexões de PVC e cabos elétricos para os pontos de climatização da sua obra, utilize o comparador de preços para economizar nos insumos. O comparador pesquisa em tempo real as maiores redes e depósitos de materiais de construção para você encontrar o melhor custo por metro na sua região.
