O estalo seco no quadro de distribuição foi imediato: na primeira vez que você abriu o registro na temperatura máxima, a chave desarmou e a água quente virou uma ducha fria em três segundos. Na parede do banheiro, o cheiro de plástico queimado entregava a fita isolante derretida sobre a emenda de fios finos demais.
Instalar um chuveiro elétrico parece uma tarefa caseira rápida de vinte minutos, mas ligar uma carga de mais de 5.500 watts em uma fiação subdimensionada ou sem o conector correto derrete cabos, desarma o disjuntor e gera risco iminente de choque elétrico no banho.
- Bitola do fio: 4 mm² a 6 mm² (220 V até 6.800 W) ou 10 mm² (127 V até 5.500 W)
- Disjuntor dedicado: 32 A a 40 A (220 V) ou 50 A (127 V), exclusivo no quadro
- Tipo de conexão: Conector de porcelana ou conector tipo Wago (proibido plugue comum)
- Vedação e montagem: 5 a 8 voltas de fita veda-rosca no sentido horário
- Custo de instalação (mão de obra): R$ 120 a R$ 250 (eletricista qualificado em SP)
Tensão, bitola de fio e disjuntor: como dimensionar o chuveiro elétrico (127 V vs. 220 V)
O chuveiro elétrico é o equipamento residencial de maior potência instantânea em uma residência comum. Enquanto uma geladeira consome cerca de 150 a 300 watts e um ferro de passar consome 1.500 watts, um chuveiro de alta performance atinge entre 5.500 e 7.800 watts durante o funcionamento no inverno.
A física básica da eletricidade explica por que a escolha da tensão (voltagem) altera drasticamente a exigência dos condutores de cobre e a proteção do quadro geral de força:
Corrente Elétrica (Amperes) = Potência (Watts) ÷ Tensão (Volts)
Pela fórmula fundamental, quanto menor for a tensão da rede para a mesma potência consumida, maior será a corrente elétrica que deve trafegar através do cabo condutor. Essa corrente elevada gera aquecimento por efeito Joule, exigindo condutores mais grossos para evitar que o isolamento de PVC derreta dentro do eletroduto na parede.
Qual fio usar para chuveiro 127 V de 5.500 W (cabo 10 mm² e disjuntor de 50 A)
Em redes elétricas monofásicas de 127 V (popularmente chamadas de 110 V), um chuveiro padrão de 5.500 W opera sob uma corrente contínua de:
I = 5.500 ÷ 127 = 43,3 Amperes
Para conduzir com segurança essa corrente elevada em eletrodutos embutidos em alvenaria (método de instalação B1 da norma ABNT NBR 5410):
- A bitola mínima normativa exigida para o cabo condutor de cobre é de 10 mm² (capacidade de condução de até 50 A para cabos com isolação PVC 70 °C);
- O disjuntor termomagnético dedicado no quadro deve ser monopolar de 50 A;
- Utilizar fios de 4 mm² ou 6 mm² em chuveiros 127 V de 5.500 W é um erro crítico: o cabo opera superaquecido, perde a isolação protetora e desarma constantemente o disjuntor ou incendeia a fiação interna.
Dificilmente existem chuveiros elétricos de 127 V com potência acima de 5.500 W no mercado formal brasileiro. Uma ducha de 7.500 W em 127 V exigiria uma corrente absurda de 59 Amperes, demandando cabos de cobre de 16 mm² e disjuntor de 63 A — uma infraestrutura extremamente cara, difícil de acomodar em caixas 4×2 de banheiro e incompatível com os padrões de entrada da maioria das concessionárias de energia.
Qual fio usar para chuveiro 220 V de 6.800 W a 7.800 W (cabo 4 mm² a 10 mm²)
Em redes elétricas de 220 V (seja bifásica fase-fase ou monofásica fase-neutro), a corrente elétrica é reduzida pela metade para a mesma potência térmica gerada, permitindo o uso de chuveiros consideravelmente mais potentes com cabos mais delgados:
- Chuveiro 220 V de 5.500 W: Corrente de 25,0 A. Exige condutores de 4 mm² e disjuntor bipolar de 32 A (ou monopolar de 32 A se a rede 220 V for fase-neutro);
- Chuveiro 220 V de 6.800 W: Corrente de 30,9 A. Exige condutores de 6 mm² e disjuntor bipolar de 40 A;
- Chuveiro 220 V de 7.500 W: Corrente de 34,1 A. Exige condutores de 6 mm² para distâncias de até 18 metros do quadro, protegido por disjuntor de 40 A;
- Chuveiro 220 V de 7.800 W (Potência Máxima): Corrente de 35,5 A. Para circuitos com percursos superiores a 20 metros no imóvel, recomenda-se adotar cabo de 10 mm² e disjuntor de 50 A para mitigar quedas de tensão excessivas.
Por que o chuveiro exige circuito elétrico exclusivo e disjuntor dedicado no quadro
A norma técnica ABNT NBR 5410 (Instalações elétricas de baixa tensão) estabelece que todo equipamento com corrente nominal superior a 10 A deve possuir um circuito elétrico terminal exclusivo, partindo diretamente do Quadro de Distribuição de Luz (QDL) até o ponto de utilização, sem nenhuma derivação intermediária.
Na prática da reforma residencial, isso significa:
- Zero tomadas compartilhadas: O circuito do chuveiro não pode alimentar a tomada da bancada da pia, a lâmpada do teto ou o espelho iluminado do banheiro;
- Proteção individualizada: O disjuntor do chuveiro deve atuar de forma autônoma. Se houver sobrecarga no banho, apenas o chuveiro é desligado, mantendo a iluminação do banheiro acesa para que o morador não fique no escuro;
- Equilíbrio de fases: Em redes bifásicas e trifásicas, o eletricista deve distribuir a carga dos chuveiros entre as fases disponíveis para evitar desequilíbrio e aquecimento no condutor neutro do ramal de entrada.
Onde ligar o fio terra verde e como funciona a proteção com disjuntor DR (NBR 5410)
O chuveiro elétrico moderno possui três condutores: dois condutores energizados (fase e neutro em 127 V, ou fase e fase em 220 V bifásico) e um terceiro condutor essencial para a segurança humana: o fio terra, identificado obrigatoriamente pela cor verde ou verde com listras amarelas.
O condutor de proteção (terra) tem a função de drenar para o solo qualquer fuga de corrente elétrica que ocorra através da água ou do contato com a carcaça molhada do aparelho. Em instalações elétricas em conformidade com a NBR 5410:
- O fio terra do chuveiro deve ser conectado ao barramento de terra do quadro elétrico através do condutor de proteção do circuito;
- É estritamente proibido conectar o fio terra no fio neutro dentro da caixinha do banheiro. Essa prática amadora transfere o retorno de corrente para a água do chuveiro em caso de rompimento do neutro da concessionária;
- O circuito do chuveiro deve ser protegido por um Dispositivo Diferencial Residual (DR) de alta sensibilidade (30 mA). O DR detecta microfugas de corrente superiores a 0,03 A e desarma a rede em frações de segundo (menos de 40 milissegundos), evitando paradas cardíacas e choques fatais durante o banho.
Curadoria Técnica Lar Pontual Engenharia
Ferramentas próprias de engenharia, escolhidas para este assunto.Na Lar Pontual Engenharia, encontramos com frequência reformas travadas ou quadros elétricos danificados por chuveiros ligados em fiação fina de 2,5 mm² ou com emendas de fita isolante derretidas. Instalar o chuveiro com circuito exclusivo, bitola correta e conector cerâmico garante banho quente seguro e protege a rede elétrica do imóvel.
Cote os Materiais de Cada Etapa Pelo Menor Preço
Antecipe a compra de cimento, fios, pisos e tinta na Leroy Merlin, Telhanorte, Obramax e mais, no ritmo do seu cronograma.
Cronograma Executivo e Fluxo de Pagamentos da Obra
Obtenha um cronograma passo a passo baseado na sequência real da engenharia civil e evite desembolsos simultâneos de caixa.
Porcelanato de 90x90 no contrapiso velho: preciso de nivelador?
Assistente de IA para Planejamento de Obras
Crie listas de tarefas inteligentes baseadas no escopo do seu imóvel e saiba com que antecedência comprar louças, pisos e gesso.

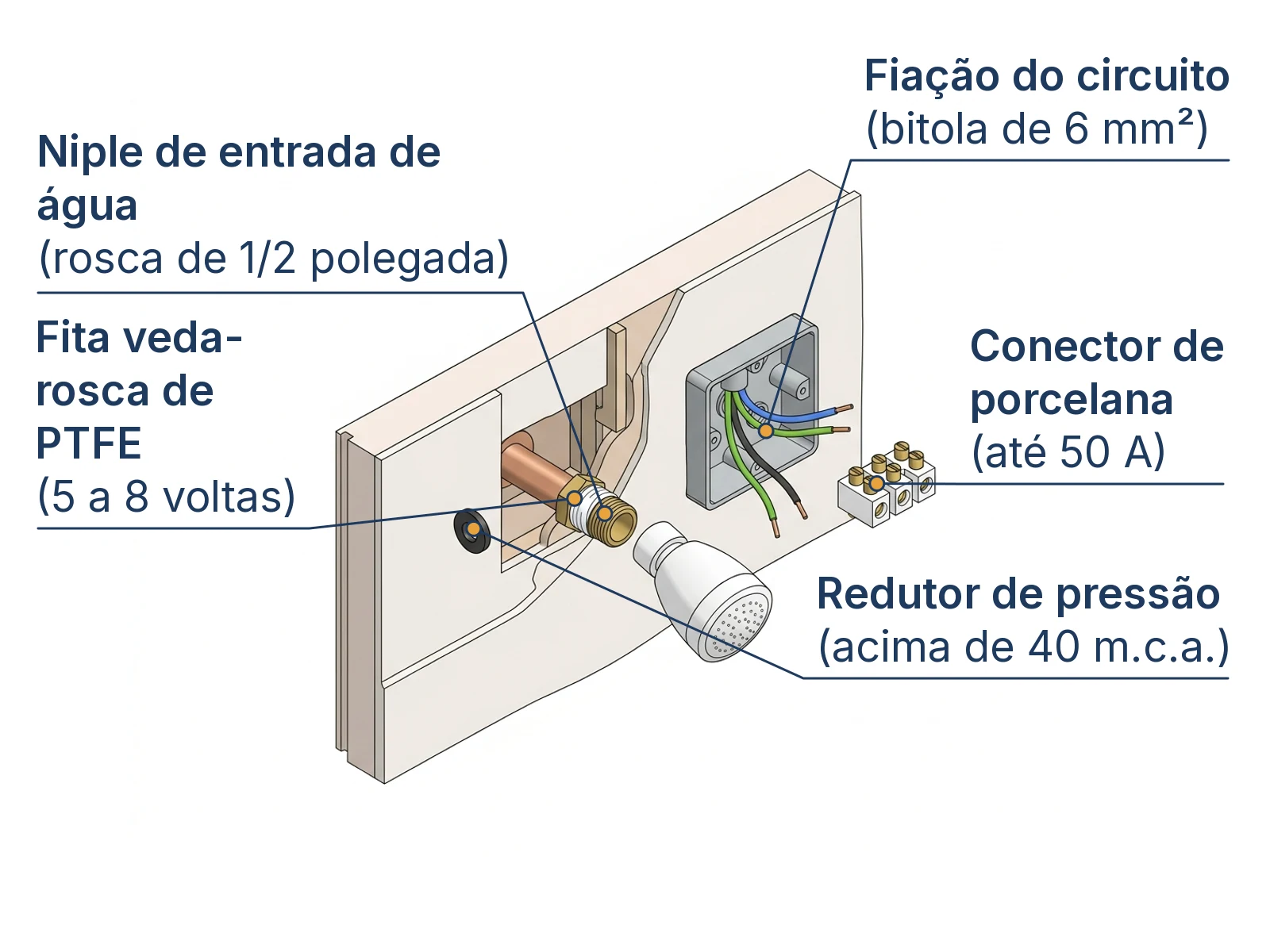

Anatomia e conexões do chuveiro elétrico: do niple hidráulico aos conectores
Para executar uma montagem durável, o instalador precisa compreender a anatomia e os pontos críticos de encaixe mecânico e elétrico do chuveiro. A conexão correta entre a tubulação predial e o aparelho envolve cinco componentes essenciais:
- Niple de entrada de água: conexão roscável com rosca de 1/2 polegada que ancora o chuveiro no ponto hidráulico da parede;
- Fita veda-rosca de PTFE: aplicação de 5 a 8 voltas no sentido horário para vedar a rosca contra vazamentos internos;
- Fiação do circuito: condutores de cobre antichama com bitola de 6 mm² dedicados exclusivamente ao chuveiro no QDL;
- Conector de porcelana: bloco cerâmico tripolar parafusado resistente a correntes de até 50 A sem derreter;
- Redutor de pressão: disco elastomérico removível indicado para instalações com pressão acima de 40 m.c.a. para evitar trincas na carcaça.
Niple de entrada de água (rosca de 1/2 polegada)
O niple é o tubo conector rosqueável macho (geralmente feito de termoplástico de engenharia reforçado ou liga de latão) que conecta a câmara de aquecimento do chuveiro ao joelho hidráulico embutido na parede do banheiro.
No padrão construtivo brasileiro, a conexão hidráulica de parede é fabricada no diâmetro padrão de 1/2 polegada (DN 15) com rosca no padrão NBR NM ISO 7-1 (rosca cônica ou paralela). Em alguns modelos de duchas de braço longo, o niple possui comprimento estendido de 30 cm a 40 cm para afastar o espalhador da parede.
Fita veda-rosca de PTFE (5 a 8 voltas)
A fita de politetrafluoretileno (PTFE) pura é o único elemento vedante admitido em roscas de plástico de chuveiros residenciais. Ela preenche as microrranhuras entre os filetes da rosca macho do niple e a rosca fêmea do joelho da parede.
A aplicação exige entre 5 e 8 voltas completas de fita sobre a rosca, tracionando a fita levemente para que ela acompanhe o relevo dos filetes sem rasgar. O excesso de fita (mais de 15 voltas) é prejudicial: cria volume desnecessário que pode forçar e rachar a conexão plástica da parede ao apertar.
Fiação do circuito com condutores antichama (bitola de 6 mm²)
Saindo do eletroduto corrugado embutido na parede, a fiação de alimentação deve apresentar pontas decapadas de 10 a 12 mm, limpas e sem fios de cobre rompidos.
Os cabos devem possuir isolamento termoplástico antichama (classe BWF-B) para temperaturas de operação de até 70 °C, identificados pelas cores padrão da NBR 5410: azul-claro para o condutor neutro, verde ou verde-amarelo para a proteção de aterramento, e preto, vermelho ou marrom para as fases energizadas.
Conector de porcelana tripolar (até 50 A)
O borne cerâmico é o coração da estabilidade elétrica da instalação. Ele isola os três polos de contato (Fase 1, Fase 2/Neutro e Terra) em compartimentos individuais de esteatita (porcelana técnica).
Cada polo possui um túnel de latão maciço com parafusos duplos de fixação que comprimem as pontas de cobre do cabo da parede contra as pontas do chuveiro, garantindo contato elétrico homogêneo e resistindo a picos térmicos superiores a 200 °C sem amolecer.
Redutor de pressão para redes de alta coluna d'água (acima de 40 m.c.a.)
O anel redutor é uma pequena arruela de borracha sintética ou plástico rígido com um orifício calibrado central que se encaixa no orifício de entrada de água do niple.
Sua finalidade mecânica é estrangular o fluxo de água quando a pressão da rede pública ou da coluna do edifício é excessivamente forte, protegendo a câmara plástica do chuveiro contra rompimentos e impedindo que a alta vazão impeça a resistência de aquecer a água adequadamente.
Conector de porcelana, Wago ou fita isolante: qual a melhor conexão para chuveiro?
O ponto de encontro entre os fios que saem da parede e os cabos do chuveiro é a área com o maior índice de falhas térmicas em reformas de banheiros. Avaliar as características de cada método de emenda previne manutenções frequentes e riscos elétricos:
Por que é proibido ligar chuveiro em tomada comum de 10 A ou 20 A (risco de fogo)
Muitos moradores e instaladores inexperientes tentam colocar um plugue macho no fio do chuveiro para ligá-lo em uma tomada comum de parede no banheiro. Essa prática é expressamente proibida pelas normas de segurança da ABNT:
- O padrão brasileiro de plugues e tomadas (NBR 14136) comporta no máximo correntes nominais de 10 A (pinos finos de 4,0 mm) ou 20 A (pinos grossos de 4,8 mm);
- Um chuveiro elétrico comum consome entre 25 A e 43 A de corrente contínua durante o banho;
- Submeter uma tomada de 20 A a uma corrente de 35 A gera calor extremo instantâneo nos pontos de contato metálico. O plástico da tomada e do plugue carboniza, derrete e provoca princípio de incêndio na caixinha em poucas semanas de uso.

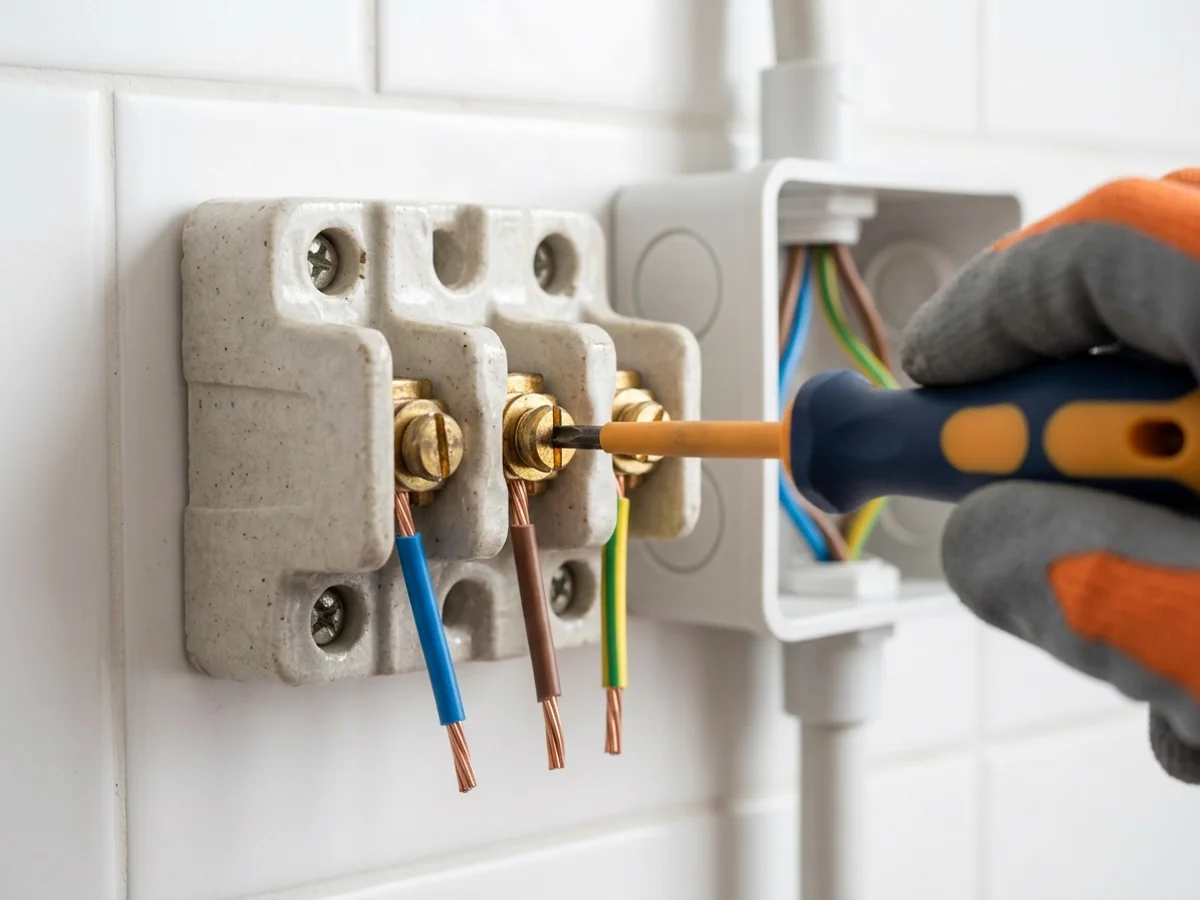

Conector de porcelana (cerâmico): resistência térmica e fixação por parafuso
O conector cerâmico de porcelana tripolar é o método tradicional mais robusto e econômico do mercado brasileiro:
- Resistência a temperaturas extremas: A porcelana suporta calor contínuo superior a 250 °C sem deformar ou perder suas propriedades dielétricas;
- Bornes de latão parafusados: Permite aperto mecânico firme com chave de fenda comum, travando firmemente fios rígidos e cabos flexíveis;
- Custo acessível: Custa entre R$ 8,00 e R$ 18,00 nas lojas de materiais de construção;
- Recomendação técnica: Requer aperto firme com torque manual adequado. Parafuso frouxo cria resistência de contato, faíscas e superaquecimento no borne.
Conector Wago linha 221 para chuveiro: instalação rápida por alavanca
Os conectores de emenda rápida por mola da marca Wago (especialmente a consagrada série Wago 221 de 6 mm², modelo 221-612 ou 221-613) tornaram-se o padrão preferido pelos eletricistas profissionais modernos:
- Pressão constante por mola: A mola interna de aço inoxidável exerce pressão de contato constante sobre o cobre, compensando naturalmente dilatações e contrações térmicas que afrouxariam parafusos comuns;
- Capacidade nominal de corrente: O modelo Wago 221-6mm² suporta até 41 Amperes e tensão de 450 V, compatível com cabos flexíveis e rígidos de 0,5 mm² a 6 mm² (ideal para chuveiros 220 V de até 7.500 W);
- Praticidade extrema: Dispensa o uso de chaves de fenda dentro da caixinha apertada: basta levantar a alavanca laranja, inserir o fio decapado em 11 mm e abaixar a alavanca.
Para chuveiros de 127 V que exigem cabos de 10 mm² e corrente de 43,3 A, os conectores Wago convencionais da linha 221-6mm² não são compatíveis. Nesses casos, o eletricista deve utilizar conectores Wago industriais de maior capacidade (série para cabos até 10 mm²) ou adotar o conector cerâmico de porcelana pesado de 50 A.
Fita isolante e emenda direta: por que a fita derrete e solta fumaça
A clássica emenda de fiação torcida com alicate e envolta em fita isolante de PVC comum é a principal causa de chamados de emergência elétrica em banheiros:
- A fita isolante convencional suporta temperaturas de operação de apenas 80 °C a 90 °C;
- Sob a corrente pesada do chuveiro, a emenda torcida sofre microvibrações e dilatações térmicas que criam resistência de contato. A temperatura ultrapassa rapidamente 100 °C, fazendo a cola da fita isolante ressecar e derreter;
- Se for necessária uma emenda sem conector rígido em caráter emergencial, a única opção aceitável é a emenda tipo prolongamento estanhada com solda ou prensada com terminal tubular ilhós, isolada primeiramente com fita de autofusão de borracha (que se funde em uma massa sólida vulcanizada impermeável) e recoberta externamente por fita isolante antichama de alta qualidade.
Compre Cada Material no Momento Certo, Pelo Menor Preço
Compra de última hora é compra cara. Conforme cada etapa chega, cote cimento, fios e tinta na Leroy Merlin, Telhanorte, Obramax e mais e garanta o menor preço sem correria.
Pressão da água e veda-rosca: como vedar e quando usar o redutor de pressão
A hidráulica do chuveiro é tão importante quanto a sua parte elétrica. Um chuveiro com vazamentos na parede causa infiltrações silenciosas no forro do vizinho de baixo, enquanto uma pressão de água inadequada queima a resistência por superaquecimento.
Quantas voltas de fita veda-rosca passar no niple (e o sentido correto de aplicação)
A aplicação da fita veda-rosca possui uma regra geométrica inviolável: ela deve ser aplicada rigorosamente no sentido horário (olhando de frente para a boca do cano roscável):
- Segure o carretel da fita veda-rosca com a mão direita e a ponta do niple com a mão esquerda;
- Posicione a fita na primeira volta da rosca, deixando o primeiro filete livre para guiar a entrada no joelho da parede;
- Gire a fita no sentido horário, puxando levemente para esticar a película plástica nos sulcos metálicos ou termoplásticos;
- Aplique entre 5 e 8 voltas completas para conexões em PVC com rosca metálica, ou de 8 a 12 voltas se ambas as roscas forem plásticas;
- Se você passar a fita no sentido anti-horário, ao enroscar o chuveiro na parede o próprio movimento de aperto desbobinará a fita, acumulando um bolo plástico na entrada do cano e permitindo que a água vaze pelos filetes soltos.
Quando tirar ou manter o redutor de pressão do chuveiro (m.c.a.)
A pressão de água em instalações prediais brasileiras é expressa em metros de coluna d'água (m.c.a.), representando o desnível vertical entre o fundo da caixa d'água e o chuveiro:
-
Casas térreas ou apartamentos nos últimos andares (pressão baixa: menor que 4 m.c.a.):
- A água desce com pouca velocidade. Se você mantiver o redutor de pressão instalado, a vazão será tão reduzida que o diafragma do chuveiro não subirá para acionar os contatos elétricos, ou a água esquentará demais até ferver na câmara;
- O que fazer: Remova completamente o redutor de pressão do niple antes de rosquear o chuveiro na parede. Em casos de pressão extremamente baixa (menor que 1,5 m.c.a.), opte por chuveiros com pressurizador embutido (turbo);
-
Apartamentos em andares baixos de edifícios altos (pressão alta: acima de 20 a 40 m.c.a.):
- A coluna de água de dezenas de andares cria uma pressão hidrostática brutal (acima de 2 a 4 bar);
- Se você retirar o redutor, a força da água trincará a carcaça plástica do chuveiro, estourará a borracha do diafragma ou criará um fluxo tão torrencial que a resistência elétrica não terá tempo de transferir calor para o volume de água, resultando em banhos mornos mesmo na potência máxima;
- O que fazer: Mantenha o redutor de pressão instalado obrigatoriamente.
A norma ABNT NBR 5626 (Sistemas prediais de água fria e água quente) estabelece que a pressão estática máxima nos pontos de utilização prediais não deve ultrapassar 40 m.c.a. (cerca de 400 kPa). Pressões acima desse valor exigem a instalação de válvulas redutoras de pressão no barrilete ou nas colunas do edifício.
Altura padrão para saída de água do chuveiro no banheiro (2,10 m a 2,20 m)
Durante reformas com troca de tubulação hidráulica, certifique-se de posicionar o joelho roscável da parede na altura correta:
- A cota normativa recomendada situa-se entre 2,10 metros e 2,20 metros em relação ao piso acabado do box;
- Essa altura permite que adultos de estatura média a alta tomem banho com espaço de conforto livre de 20 a 30 cm entre a cabeça e o espalhador;
- A caixinha elétrica de passagem de derivação deve ser posicionada lateralmente ou ligeiramente acima do ponto hidráulico (a cerca de 2,20 m a 2,30 m do chão), mantendo afastamento horizontal de 10 a 15 cm do cano de água para evitar que eventuais respingos ou condensações de vapor escorram diretamente para o interior do conduíte elétrico.
Como instalar chuveiro elétrico passo a passo: as 6 etapas seguras de instalação
A execução da troca ou instalação de um chuveiro novo deve seguir uma rotina estritamente sequencial. Pular etapas de segurança ou inverter a ordem da montagem é a receita clássica para queimar resistências novas e tomar choques.
Etapa 1: Desligamento do disjuntor e fechamento do registro geral de água
A segurança é inegociável em qualquer intervenção em áreas molhadas:
- Vá até o Quadro de Distribuição de Luz (QDL) e desligue o disjuntor exclusivo do circuito do chuveiro. Se o quadro não tiver identificação clara dos circuitos, desligue o disjuntor geral de todo o imóvel;
- Utilize uma chave de teste bipolar de neon ou um multímetro digital na escala de tensão alternada (ACV 750 V) para testar os cabos que saem da parede e comprovar a ausência total de tensão antes de encostar a mão nos fios de cobre;
- Feche o registro geral de água fria do banheiro ou o registro geral do apartamento para interromper o fornecimento hidráulico durante a remoção do aparelho.
Etapa 2: Remoção do aparelho antigo e limpeza cuidadosa da conexão na parede
Se você estiver substituindo um chuveiro existente:
- Solte os parafusos do conector elétrico antigo ou remova a fita isolante com auxílio de um alicate de corte;
- Desenrosque o chuveiro velho girando a carcaça ou o braço no sentido anti-horário com as duas mãos;
- Inspecione a rosca interna do joelho hidráulico embutido no azulejo: com uma escova de cerdas de náilon ou uma chave de fenda fina, limpe todos os resíduos endurecidos de fita veda-rosca antiga, fiapos e terra que possam prejudicar a vedação da peça nova;
- Abra o registro de água por dois segundos para purgar pequenas sujeiras da tubulação em um balde e feche em seguida.
Etapa 3: Aplicação da fita veda-rosca no niple e rosqueamento manual
Com a rosca da parede limpa e seca:
- Verifique se a instalação exige o redutor de pressão (remova-o se for casa térrea com baixa pressão);
- Aplique entre 5 e 8 voltas de fita veda-rosca de PTFE no sentido horário sobre os filetes do niple ou do braço do chuveiro;
- Encaixe a canopla de acabamento plástico na haste;
- Enrosque o aparelho no joelho da parede utilizando apenas a força das mãos, girando no sentido horário até sentir resistência firme e atingir o alinhamento perfeitamente vertical;
- Nunca utilize chave inglesa, alicate de pressão ou chave grifo na carcaça plástica do chuveiro. O torque mecânico de ferramentas de ferro amassa e racha as conexões de termoplástico, inutilizando o produto novo.
Etapa 4: Conexão elétrica dos cabos (fase, neutro e terra) no conector cerâmico
Com o chuveiro fisicamente posicionado e alinhado:
- Decape cerca de 10 mm da capa plástica dos três condutores da parede e dos três cabos do chuveiro;
- Se utilizar conector de porcelana:
- Insira o cabo de Fase da parede em um borne e o fio de fase correspondente do chuveiro na outra extremidade do mesmo borne, apertando o parafuso com firmeza;
- Insira o cabo Neutro (azul) no borne oposto e prenda o fio neutro do chuveiro;
- Insira o condutor de aterramento (verde) no borne central e una ao fio terra do aparelho;
- Dê um leve puxão em cada cabo para ter certeza absoluta de que nenhum condutor ficou solto sob o parafuso;
- Acomode o conector e os cabos organizados dentro da caixinha 4×2 de embutir e feche a tampa plástica com passagem de fios.

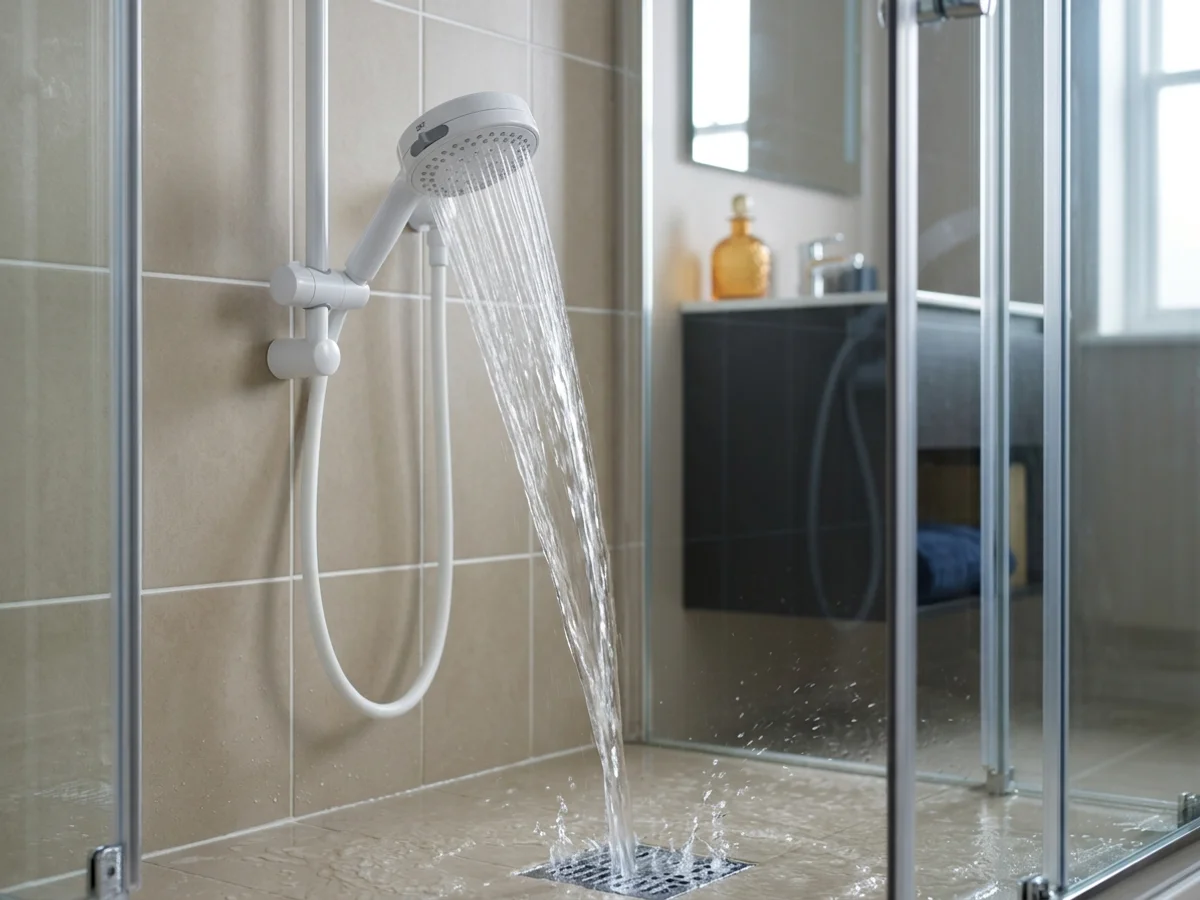

Etapa 5: Purga de água fria com o chuveiro desligado (o teste antifusão)
Esta é a etapa técnica mais importante de toda a instalação, ignorada por mais de 70% dos instaladores leigos:
- Mantenha o disjuntor elétrico desligado no quadro de força;
- Coloque o seletor de temperatura do chuveiro na posição DESLIGADO / FRIO;
- Abra totalmente o registro de água do banheiro;
- Deixe a água fluir continuamente pelo espalhador durante 1 a 2 minutos completos;
- Você ouvirá o ar borbulhando e saindo pelos orifícios da ducha até formar uma lâmina de água uniforme e volumosa;
- Enquanto a água escorre, observe atentamente a junção do niple com o azulejo da parede para verificar se há qualquer gotejamento hidráulico;
- Feche o registro de água.
A câmara interna do chuveiro abriga a resistência de níquel-cromo imersa em água. Se você ligar a energia elétrica com a câmara cheia de ar, a resistência atinge mais de 800 °C em menos de dois segundos sem a água para dissipar o calor. O filamento de metal se funde instantaneamente (queima da resistência) e inutiliza o aparelho antes mesmo do primeiro banho. A purga de água fria é o único procedimento que garante a expulsão total das bolhas de ar.
Etapa 6: Religamento do disjuntor geral e teste térmico progressivo
Com a câmara do chuveiro comprovadamente cheia de água e a ausência de vazamentos hidráulicos confirmada:
- Vá até o quadro geral e religue o disjuntor do circuito do chuveiro;
- Posicione a chave seletora na temperatura mínima (Verão / Morno);
- Abra o registro de água: o chuveiro ligará automaticamente pelo acionamento do diafragma de pressão, entregando água suavemente aquecida;
- Feche o registro, mude para a posição máxima (Inverno / Quente) e abra o registro novamente para conferir o aquecimento pleno e confirmar que o disjuntor não desarma sob potência total;
- Seu chuveiro elétrico está perfeitamente instalado, seguro e em plena conformidade com as normas técnicas.
Tabela de dimensionamento elétrico para chuveiro por potência e tensão (Tabela)
O dimensionamento criterioso de cabos e disjuntores protege o patrimônio e a vida dos ocupantes do imóvel. A tabela abaixo detalha as especificações técnicas recomendadas para as potências mais vendidas no mercado brasileiro em 2026:
Corrente nominal (A), bitola mínima (mm²) e disjuntor recomendado (A)
Tabela de Dimensionamento Elétrico para Chuveiro por Potência e Tensão (Atualizada 2026)
Controle Seu Cronograma Físico-Financeiro Sem Complicação
Nossa ferramenta gera um painel visual que vincula a evolução física dos serviços (demolição, gesso, piso) aos desembolsos financeiros semanais, organizando suas contas de ponta a ponta.
Quanto custa instalar chuveiro elétrico em 2026? (Tabela de Preços)
O custo para ter um chuveiro operando com perfeição abrange dois eixos orçamentários: a mão de obra especializada de um eletricista qualificado e os materiais elétricos e hidráulicos necessários.
A tabela analítica a seguir consolida os valores médios praticados no mercado brasileiro em 2026 (referência para a Grande São Paulo/SP; em outras regiões os preços podem variar entre 10% e 20%):
Preço de mão de obra de eletricista vs. custo de materiais elétricos
Tabela de Preços: Custos de Instalação e Materiais de Chuveiro Elétrico em 2026 (Atualizada 2026)
5 erros graves na instalação de chuveiro elétrico que causam choque e incêndio
Compreender as falhas recorrentes em obras residenciais é a melhor forma de se precaver contra acidentes e gastos imprevistos:
1. Ligar o chuveiro pela primeira vez no quente sem encher a câmara de água (queima imediata)
O erro mais frequente em residências. Ligar a energia elétrica com o seletor no quente antes de abrir o registro queima o filamento de níquel-cromo da resistência em menos de dois segundos por ausência de fluido refrigerante. O aparelho novo precisará de uma resistência de reposição antes de qualquer uso.
2. Emendar fio com fita isolante comum ou usar plugue de tomada (derretimento)
Fita isolante comum de PVC ou plugues de tomada residenciais de 10 A e 20 A não toleram correntes de 30 a 45 Amperes. O calor acumulado derrete o plástico, gera curto-circuito na caixinha e solta fumaça tóxica com risco real de incêndio. Utilize sempre conectores cerâmicos de porcelana ou conectores tipo mola Wago para chuveiro.
3. Conectar o fio terra do chuveiro no fio neutro da rede (risco de choque fatal)
O "aterramento no neutro" improvisado dentro do banheiro é extremamente perigoso. Se ocorrer uma inversão de polaridade na rua ou se o condutor neutro do imóvel sofrer sobrecarga ou rompimento, toda a corrente de retorno fluirá para o espalhador e para a água do chuveiro, eletrificando o fluxo e transferindo choques graves para o corpo molhado do usuário.
4. Trocar apenas o disjuntor por um maior sem trocar a fiação fina (risco de incêndio na parede)
Quando o disjuntor de 20 A fica desarmando com o chuveiro novo, muitos leigos simplesmente compram um disjuntor de 40 A e trocam na caixa, mantendo a fiação velha de 2,5 mm². O disjuntor existe para proteger o fio, não o aparelho. Ao elevar o disjuntor sem engrossar o cabo, o fio de 2,5 mm² aquece até a combustão dentro do conduíte antes que o disjuntor de 40 A perceba a sobrecarga, provocando incêndios embutidos na alvenaria.
5. Instalar chuveiro 127 V potente na fiação antiga de 2,5 mm²
Chuveiros de 5.500 W em 127 V exigem correntes de 43,3 A e cabos maciços de 10 mm². Insistir em ligar esse aparelho em fiações de 2,5 mm² (projetadas para suportar apenas 21 A) causa derretimento instantâneo da fiação, queda brusca de tensão que apaga as lâmpadas da casa e perda severa da capacidade de aquecimento.
FAQ — Perguntas Frequentes sobre Instalação de Chuveiro Elétrico
1. Como instalar chuveiro elétrico sem queimar a resistência?
O segredo definitivo para não queimar a resistência durante a instalação é realizar a purga com água fria: após fixar o chuveiro na rosca da parede e ligar os fios no conector cerâmico, mantenha o disjuntor elétrico desligado e coloque o seletor do chuveiro na posição desligado (frio). Abra o registro de água totalmente e deixe a água correr por um a dois minutos até sair todo o ar e encher completamente a câmara interna. Somente após fechar o registro e conferir que não há vazamentos, religue o disjuntor no quadro e acione a temperatura desejada.
2. Pode ligar chuveiro 220 V em rede 127 V (ou o contrário)?
Não. Ligar um chuveiro de 220 V em uma rede de 127 V fará o aparelho operar com apenas 1/4 da sua potência original: uma ducha de 6.800 W aquecerá como se tivesse míseros 1.700 W, entregando água gelada no inverno. Por outro lado, ligar um chuveiro de 127 V em uma rede de 220 V causará queima instantânea e violenta da resistência por sobretensão severa (quatro vezes a potência nominal), com alto risco de explosão do elemento térmico e derretimento imediato dos componentes internos.
3. Por que o chuveiro elétrico fica dando choque no registro de metal?
O choque ao tocar no registro metálico ocorre por duas causas principais: ausência de aterramento adequado (fio terra verde desligado ou inexistente no imóvel) ou conexão incorreta do fio terra ao condutor neutro da rede elétrica. A corrente de fuga que deveria escoar para as hastes de aterramento no solo acaba utilizando o encanamento de água e o corpo humano como caminho de menor resistência elétrica. A solução técnica consiste em conectar o fio terra ao barramento de proteção do quadro geral e instalar um dispositivo DR de 30 mA.
4. Chuveiro desarmando o disjuntor no banho quente: o que fazer?
O desarme contínuo do disjuntor indica sobrecarga térmica no circuito elétrico. As três causas mais comuns são: disjuntor com amperagem inferior à corrente consumida pelo aparelho (ex.: disjuntor de 25 A para um chuveiro de 32 A), condutores com bitola fina gerando superaquecimento por efeito Joule, ou conexões frouxas com mau contato nos bornes da caixinha. Chame um eletricista qualificado para medir a corrente com alicate amperímetro e redimensionar a fiação e o disjuntor conforme a tabela da NBR 5410.
5. Qual a diferença entre chuveiro elétrico comum e chuveiro eletrônico?
O chuveiro elétrico tradicional possui chave seletora com posições térmicas fixas (geralmente 3 ou 4 níveis: Desligado, Verão, Outono e Inverno), cuja alteração exige desligar o fluxo de água para não faiscar os contatos mecânicos internos. Já o chuveiro eletrônico conta com circuito interno comandado por placa eletrônica e haste plástica giratória de fácil alcance, permitindo regular a temperatura de forma gradual, contínua e precisa durante o banho, mesmo com a água correndo, proporcionando maior conforto e economia de energia nas estações amenas.
Conclusão: Critérios de Engenharia para um Banho Seguro e Confortável
A instalação de um chuveiro elétrico não é apenas um trabalho de montagem de canos de água: trata-se de um ponto de alta exigência eletromecânica onde água, calor e correntes elétricas pesadas coexistem no mesmo ambiente úmido.
Respeitar o dimensionamento correto de cabos (4 mm² a 6 mm² para 220 V e 10 mm² para 127 V), substituir emendas improvisadas por conectores cerâmicos de porcelana ou bornes de mola certificados, utilizar disjuntores termomagnéticos dedicados com proteção DR e jamais pular a purga de água fria são os critérios que garantem banhos quentes confortáveis por anos a fio, com segurança total contra princípios de incêndio e choques elétricos.
Para calcular o quantitativo exato de cabos de cobre antichama, disjuntores bipolares, conectores cerâmicos e materiais hidráulicos necessários para a reforma elétrica do seu banheiro e comparar preços atualizados nos principais fornecedores do mercado, consulte a nossa ferramenta técnica.
