O desenhista cobrou R$ 600 para fazer uma planta baixa simples sem cotas nem espessuras de parede. O arquiteto cobrou R$ 2.400 pelo projeto executivo compatibilizado na escala 1:50 com indicação de vãos, níveis e layout.
Na engenharia civil e arquitetura, a planta baixa é a representação gráfica de um corte horizontal a 1,50 metro do piso, projetando a vista superior da edificação para orientar alvenaria, hidráulica e acabamentos.
- Definição técnica: corte horizontal a 1,50 m do piso mostrando paredes, vãos e níveis (NBR 6492)
- Escalas usuais: 1:50 para projetos executivos de reforma e 1:100 para plantas de aprovação municipal
- Custo médio em 2026: R$ 15 a R$ 45/m² para desenho técnico (R$ 1.200 a R$ 3.800 para 70 a 100 m²)
- Responsabilidade técnica: exige ART no CREA (engenheiro) ou RRT no CAU (arquiteto)
O que é planta baixa na engenharia e como funciona o corte a 1,50 m
Na linguagem técnica da arquitetura e da engenharia civil, a planta baixa é a vista ortográfica superior obtida após seccionar a edificação com um plano secante horizontal imaginário posicionado a 1,50 metro de altura em relação ao piso acabado.
Essa altura de 1,50 metro não é uma escolha aleatória: ela foi padronizada pelas normas de desenho técnico para interceptar a grande maioria dos vãos e elementos construtivos essenciais de um imóvel, como portas, janelas convencionais, paredes estruturais, alvenarias de vedação e shafts hidráulicos. Ao "remover" a parte superior da construção e olhar para baixo, o profissional enxerga exatamente a distribuição espacial de cada cômodo, a espessura das paredes e o posicionamento de cada passagem.
Tudo o que é cortado diretamente por essa linha imaginária de 1,50 metro é representado no desenho com traço mais grosso e destacado (como as paredes em alvenaria ou concreto armado). Por outro lado, tudo o que está abaixo desse plano de corte e é apenas visto de cima (como pisos, louças sanitárias, degraus e bancadas) é desenhado com linhas médias ou finas, criando a profundidade visual necessária para quem lê o projeto no canteiro de obras.
Além da distribuição de ambientes, a planta baixa define as dimensões físicas de cada cômodo (largura, comprimento e área quadrada útil), os desníveis entre áreas secas e molhadas, a espessura exata dos elementos de vedação e a modulação de aberturas para garantir ventilação e iluminação natural conforme as exigências do Código de Obras municipal.
Curadoria Técnica Lar Pontual Engenharia
Ferramentas próprias de engenharia, escolhidas para este assunto.A experiência da Lar Pontual em obras e reformas mostra que a execução guiada por planta baixa executiva compatibilizada reduz retrabalhos em até 30% e evita erros caros de alvenaria e instalações.
Envie a Proposta da Obra no Mesmo Dia da Visita Técnica
Orçamento em EAP com BDI e cronograma com linha de base prontos em uma tarde, exportados em PDF com a marca do seu escritório.
Vou derrubar uma parede num apartamento de 1998. Precisa de ART?
Assistente de IA para Planejamento de Obras
Crie listas de tarefas inteligentes baseadas no escopo do seu imóvel e saiba com que antecedência comprar louças, pisos e gesso.
Cronograma Executivo e Fluxo de Pagamentos da Obra
Obtenha um cronograma passo a passo baseado na sequência real da engenharia civil e evite desembolsos simultâneos de caixa.
Diferença prática entre planta baixa, corte, fachada e croqui
Para construir ou reformar sem erros, é imprescindível não confundir a planta baixa com as demais peças gráficas que compõem o conjunto de um projeto arquitetônico completo. Cada prancha técnica atende a uma finalidade específica de dimensionamento:
- Planta Baixa (Vista Horizontal): Mostra a largura e o comprimento dos ambientes no plano bidimensional horizontal. É onde se conferem as áreas úteis (m²), a circulação interna, o raio de abertura de portas e o posicionamento de mobiliário e alvenaria.
- Corte Técnico (Vista Vertical Longitudinal ou Transversal): Trata-se de um corte vertical imaginário que revela as alturas da edificação. É no corte que se verificam o pé-direito (distância do chão ao teto), a altura de peitoris de janelas, vigas, lajes, escadas, forros de gesso rebaixados e tubulações embutidas entre pavimentos.
- Fachada (Elevação Frontal e Lateral): É a vista externa das faces do edifício, sem nenhum corte. Destina-se a orientar o acabamento externo, revestimentos de fachada, molduras, telhados e esquadrias em seu aspecto estético e volumétrico.
- Croqui ou Esboço Preliminar: É o rascunho inicial desenhado à mão livre, frequentemente sem escala rígida ou cotas normalizadas. O croqui serve apenas para amadurecer ideias e conceitos entre o cliente e o projetista, mas jamais deve ser utilizado para executar obras, pois a ausência de precisão geométrica inviabiliza o controle de esquadro e prumo.
Nunca inicie serviços de alvenaria ou instalações guiando-se apenas por croquis ou plantas de layout ilustradas. A execução no canteiro exige a planta baixa executiva cotada em conjunto com os cortes técnicos verticais para garantir que alturas de tomadas, caimentos de esgoto e alturas de bancadas não colidam no espaço real.
Como ler planta baixa: simbologia técnica e convenções da NBR 6492
A leitura correta de uma planta baixa exige a compreensão do código visual padronizado pela norma ABNT NBR 6492 (Documentação técnica para projetos arquitetônicos e urbanísticos). Essa normatização garante que qualquer mestre de obras, engenheiro ou empreiteiro no Brasil interprete as pranchas da mesma forma, sem margem para interpretações subjetivas.
A tabela a seguir resume as convenções gráficas mais recorrentes no desenho arquitetônico residencial:
Simbologias Técnicas da Planta Baixa segundo a NBR 6492
Linhas grossas, médias e finas: o que cada espessura representa
A hierarquia das linhas é o mecanismo visual que atribui profundidade ao desenho bidimensional:
- Linhas Grossas (0,50 mm a 0,80 mm): Indicam os elementos construtivos seccionados pelo plano de corte horizontal de 1,50 metro. Em uma residência, são as paredes de tijolos, blocos de concreto, drywall ou pilares de concreto armado. Se a parede foi cortada, ela aparece em destaque escuro.
- Linhas Médias (0,30 mm a 0,40 mm): Representam os elementos que não foram cortados, mas estão logo abaixo da linha de corte e são vistos em vista superior direta. Exemplos incluem bancadas de granito, louças sanitárias (bacias e cubas), degraus de escada, muretas baixas e batentes de esquadrias.
- Linhas Finas (0,10 mm a 0,20 mm): Utilizadas para linhas de cota (medidas numéricas), linhas de chamada, hachuras de revestimento de piso (como a paginação de porcelanatos) e representação de texturas de madeira ou forro.
- Linhas Tracejadas: Representam tudo o que está oculto ou acima do plano de corte de 1,50 metro, como projeções de telhados, marquises, vigas aéreas embutidas no teto e janelas basculantes altas de banheiros.
Portas, janelas e peitoris: sentido de abertura e dimensões de vãos
Nas esquadrias, a planta baixa informa três variáveis fundamentais para a equipe de pedreiros e carpinteiros: a largura do vão, a altura da folha e o peitoril.
A anotação padrão na arquitetura é grafada frequentemente como uma fração ou código: P1 (80 × 210) ou J1 (120 × 120 / 100). Na janela, o primeiro número representa a largura (1,20 m), o segundo a altura (1,20 m) e o terceiro, após a barra, representa o peitoril (1,00 m do chão até a base do vidro).
O arco de circunferência desenhado junto à folha da porta indica rigorosamente o sentido para onde a porta abre. Conferir esse raio de giro na fase de projeto evita situações embaraçosas na reforma, como portas de banheiro que colidem com a bacia sanitária ou portas de quarto que bloqueiam o acesso aos interruptores de luz.
Cotas e níveis: como interpretar medidas internas e desníveis de piso
As cotas são as medidas métricas reais da edificação expressas em centímetros ou metros. Elas são compostas por uma linha de cota contínua fina, limitadores nas extremidades (tiques inclinados a 45° ou setas) e o número posicionado acima da linha.
Nunca meça uma planta impressa com uma régua escolar para descobrir uma medida não cotada. O papel sofre dilatação higroscópica e deformação térmica, além de distorções provocadas por impressoras e copiadoras. A norma NBR 6492 determina que o número escrito na cota sempre prevalece sobre qualquer medição direta na folha.
As cotas de nível indicam a altimetria do piso em relação a uma referência fixa de obra (o nível ±0,00, geralmente o nível da calçada da rua ou o hall de entrada do condomínio). Se o piso da sala está em +0,15 m e o do box do banheiro em +0,13 m, significa que há um rebaixo técnico de 2 centímetros para conter respingos d'água e evitar alagamentos no apartamento.
O Cliente Não Espera uma Semana pelo Orçamento
Quem responde primeiro com uma proposta bem apresentada sai na frente. Na PlataformaLP você monta orçamento em EAP com BDI e cronograma no mesmo fluxo e envia em PDF com a sua marca antes da concorrência.
Quais os principais tipos de planta baixa utilizados na construção e reforma
Uma única planta não atende a todas as fases de uma obra. Conforme o projeto avança — desde a primeira conversa comercial até a colocação dos rodapés —, diferentes modalidades de plantas baixas entram em cena com níveis crescentes de detalhamento técnico.
A tabela a seguir apresenta os prazos médios de elaboração e detalhamento de cada tipo de prancha em projetos residenciais:
Prazos Médios de Elaboração por Tipo de Planta Baixa (Atualizada 2026)
Planta baixa humanizada para apresentação comercial
A planta humanizada é voltada para o cliente final e para o setor imobiliário. Em vez de linhas monocromáticas austeras e cotas numéricas densas, ela utiliza renderização com texturas coloridas, sombras suaves, pisos com acabamento amadeirado, simulação de vegetação e representação tridimensional de sofás, camas e eletrodomésticos.
Seu objetivo é exclusivamente didático e estético: permitir que o morador leigo compreenda a proporção dos espaços e a circulação do imóvel antes da compra. Por não conter espessuras exatas de parede, cotas de eixos nem indicação de tubulações, ela nunca deve ser repassada à equipe de obra para construção.

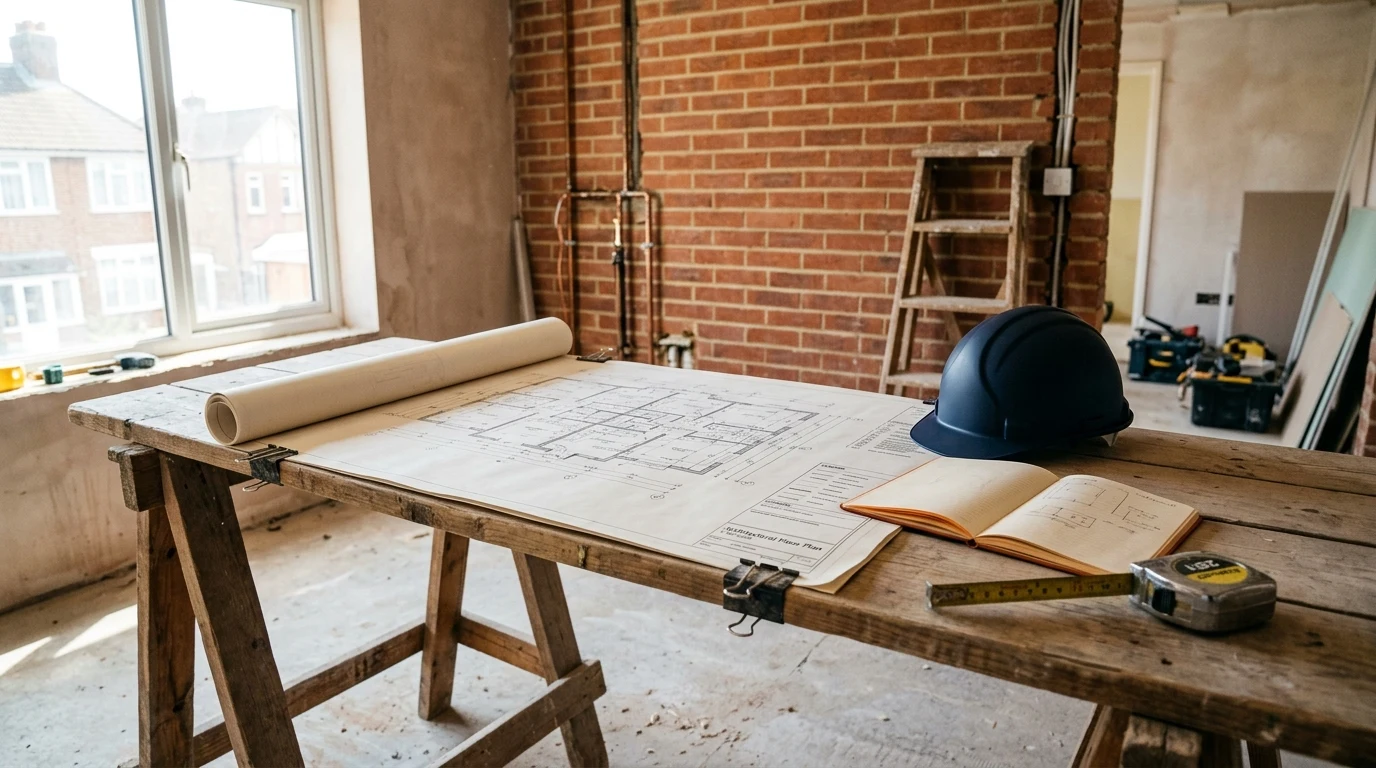

Planta baixa executiva de arquitetura para canteiro de obras
