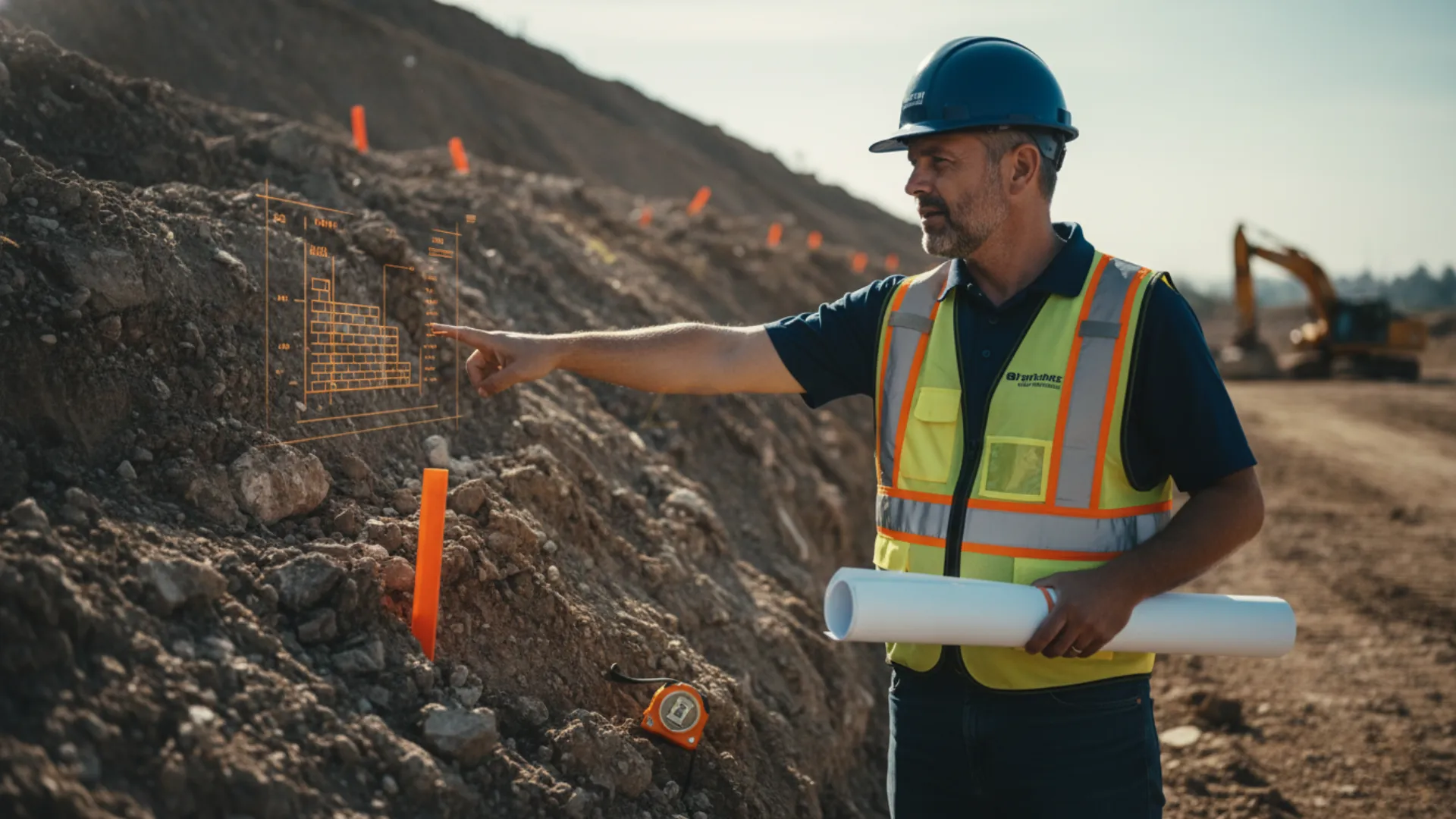

O projeto da fundação previu um corte de terra de R$ 5.000, mas o desnível real de 2,80 metros não mapeado gerou um custo extra de R$ 26.000 em muros de arrimo.
O levantamento planialtimétrico cadastral mede as coordenadas de divisas e as curvas de nível do terreno com Estação Total ou GPS RTK, garantindo o cálculo exato de terraplanagem e a segurança jurídica do lote.
Levantamento topográfico com ART evita invasão de divisa e erros de terraplanagem.
- Lotes urbanos padrão (até 500 m² em relevo suave): R$ 1.200 a R$ 2.500
- Terrenos acentuados ou maiores (500 m² a 1.500 m²): R$ 2.500 a R$ 4.500
- O que inclui? Medição de campo (Estação/RTK), planta digital DWG/PDF com curvas de nível e ART no CREA.
Quanto custa um levantamento planialtimétrico em 2026?
O valor cobrado por empresas de topografia e engenharia de agrimensura em 2026 é determinado por três variáveis principais: a área total do imóvel (m² ou hectares), a declividade do terreno (plano, aclive ou declive acentuado) e a densidade de obstáculos físicos (árvores de grande porte, construções existentes ou muros vizinhos).
Ao solicitar um orçamento, o proprietário deve considerar o pacote técnico completo: a mobilização da equipe de campo com equipamentos calibrados, o processamento dos pontos em software CAD/BIM e a responsabilidade técnica legal.
Preço por metro quadrado (m²) e tamanho de terreno
Para lotes urbanos em loteamentos fechados ou bairros tradicionais, o custo costuma ser tarifado por faixa de metragem com uma taxa mínima de operação. A tabela a seguir apresenta os preços médios praticados no estado de São Paulo em 2026.
Preço médio de levantamento planialtimétrico por tamanho de lote (Atualizada 2026)
Os valores acima refletem o mercado de São Paulo/SP; em outras regiões metropolitanas e cidades do interior do país, os custos podem variar entre 10% e 25% conforme a disponibilidade local de profissionais de agrimensura e os custos logísticos de deslocamento.
Tabela de preços e custos unitários de topografia
Quando o projeto envolve demandas específicas — como a locação de eixos de fundação em canteiro, georreferenciamento para retificação de matrícula em cartório ou levantamento cadastral com cadastro arbóreo —, os custos são discriminados por itens unitários e diárias técnicas.
Custos unitários de topografia e taxas de levantamento (Atualizada 2026)
Curadoria Técnica Lar Pontual Engenharia
Ferramentas próprias de engenharia, escolhidas para este assunto.Nas etapas iniciais de projeto na Lar Pontual, o levantamento planialtimétrico com curvas de nível precisas evita cortes e aterros desnecessários. Ter a topografia exata em mãos viabiliza a correta implantação da fundação.
Envie a Proposta da Obra no Mesmo Dia da Visita Técnica
Orçamento em EAP com BDI e cronograma com linha de base prontos em uma tarde, exportados em PDF com a marca do seu escritório.
Vou derrubar uma parede num apartamento de 1998. Precisa de ART?
Assistente de IA para Planejamento de Obras
Crie listas de tarefas inteligentes baseadas no escopo do seu imóvel e saiba com que antecedência comprar louças, pisos e gesso.
Cronograma Executivo e Fluxo de Pagamentos da Obra
Obtenha um cronograma passo a passo baseado na sequência real da engenharia civil e evite desembolsos simultâneos de caixa.
O que é levantamento planialtimétrico?
O levantamento planialtimétrico é o estudo de engenharia topográfica que mapeia a geometria tridimensional exata de um terreno. Ele integra a planimetria (dimensões horizontais de largura, profundidade, ângulos de vértices e confrontações) à altimetria (dimensões verticais que representam o relevo, as cotas de nível e os desníveis do solo em relação à rua).
Um levantamento técnico de precisão não se limita a fornecer uma planta baixa simplificada em 2D. Na construção civil contemporânea, ele é a base fundamental para a modelagem BIM (Building Information Modeling) e a criação do Gêmeo Digital do lote, registrando detalhadamente todos os elementos físicos existentes: guias e sarjetas, postes de iluminação, caixas de passagem de esgoto e águas pluviais, árvores tombadas com diâmetro de tronco e construções vizinhas.
Planimetria vs. Altimetria vs. Planialtimétrico
Compreender a distinção técnica entre essas três modalidades de levantamento evita a contratação de estudos incompletos que não atendem às exigências da prefeitura ou do calculista estrutural:
Planimetria vs. Altimetria vs. Planialtimétrico (Atualizada 2026)
Contratar apenas a medição planimétrica (horizontal) para uma obra de construção é um erro clássico: o arquiteto saberá onde colocar as paredes no plano horizontal, mas desconhecerá se o solo desce 2 metros no fundo do lote, inviabilizando o cálculo de escavação e contenções.
Para que serve o levantamento planialtimétrico? (Exemplos Práticos)
Acreditar que o levantamento topográfico serve apenas para "cumprir burocracia e aprovar a planta na prefeitura" é uma visão míope. Na rotina dos canteiros de obras, a topografia serve essencialmente para salvar o orçamento de desperdícios catastróficos:
- Exemplo 1 (A Garagem Inacessível e Rampa Inclinada): Sem a altimetria precisa da rua e do lote, o projeto arquitetônico pode prever uma rampa de acesso com inclinação superior a 22%. Ao finalizar a concretagem, o veículo raspa o fundo ou não consegue subir a rampa. A correção exige quebrar o piso de concreto armado e refazer a laje inclinada, gerando um prejuízo médio de R$ 15.000 a R$ 30.000. O laudo topográfico antecipa as cotas de soleira exatas da via pública.
- Exemplo 2 (O Esgoto Sem Caimento por Gravidade): Se o pavimento térreo da casa é implantado em uma cota inferior à rede pública coletora da concessionária (Sabesp em SP), os dejetos sanitários não escoam por gravidade. O proprietário é forçado a instalar uma caixa de esgoto pressurizada com bombas trituradoras de recalque, gerando um custo inicial de R$ 8.000 e despesas perenes de manutenção elétrica.
- Exemplo 3 (Drenagem Pluvial e Infiltrações no Vizinho): O estudo de curvas de nível define para onde a água da chuva converge naturalmente durante tempestades. Sem esse controle, a água escorre para o muro de divisa do imóvel vizinho, provocando umidade ascendente e processos judiciais de responsabilidade civil — a causa número 1 de litígios entre vizinhos no Código Civil (art. 1.288 e 1.300).
O Cliente Não Espera uma Semana pelo Orçamento
Quem responde primeiro com uma proposta bem apresentada sai na frente. Na PlataformaLP você monta orçamento em EAP com BDI e cronograma no mesmo fluxo e envia em PDF com a sua marca antes da concorrência.
Qual a importância do levantamento planialtimétrico? (NBR 13133)
A relevância da topografia é técnica, construtiva e jurídica. A norma técnica regulamentadora é a ABNT NBR 13133 (Execução de levantamento topográfico), complementada pela NBR 14166 (Rede de Referência Cadastral Municipal). Qualquer documento topográfico emitido sem atender às diretrizes dessas normas é desprovido de valor pericial perante o Poder Judiciário e os Cartórios de Registro de Imóveis.
A NBR 13133 estabelece critérios rigorosos de tolerância geométrica, exigindo que o erro de fechamento angular e linear em poligonais de apoio seja milimétrico (menor que 1 cm a cada 100 metros lineares).
Sem essa precisão normatizada, uma trena manual ou medição com aplicativo de celular pode induzir a um erro de 15 a 30 centímetros na demarcação da divisa. Se a sua parede for erguida 15 cm dentro do terreno vizinho, o proprietário lindeiro tem o direito legal de exigir a demolição imediata da estrutura ou uma indenização pesada por invasão de área (conforme o artigo 1.258 do Código Civil).
Quais os tipos de levantamento topográfico?
Na engenharia moderna em 2026, a topografia residencial e predial de alto padrão apoia-se em três pilares tecnológicos consolidados, cada um indicado para uma tipologia específica de terreno e densidade de obstáculos:
Estação Total, GPS Geodésico RTK e Drones com Laser Scanner

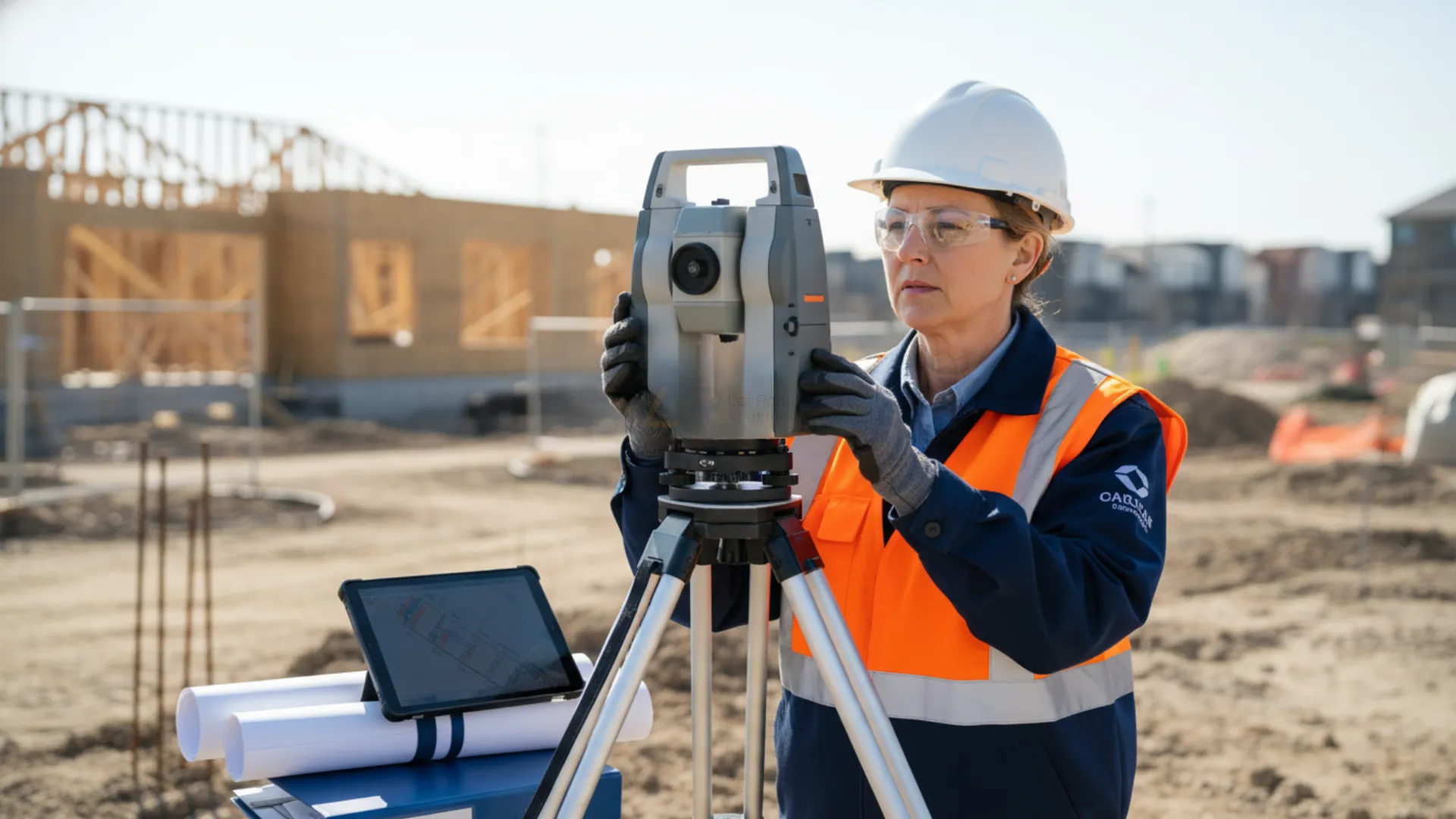

- Estação Total Eletrônica: Instrumento óptico-eletrônico que combina teodolito de alta precisão, medidor eletrônico de distâncias (EDM a laser) e microprocessador. É o equipamento padrão ouro para levantamentos urbanos em lotes densamente arborizados, áreas com muros altos ou locais com sombra de sinal de satélite, operando com precisão milimétrica.
- GPS Geodésico RTK (Real Time Kinematic): Sistema receptor de dupla frequência (L1/L2) acoplado a satélites GNSS (GPS, GLONASS, Galileo, BeiDou). Realiza a correção de posicionamento em tempo real com precisão centimétrica, sendo o método mais ágil para grandes terrenos limpos e indispensável para a amarração oficial de coordenadas georreferenciadas no sistema SIRGAS 2000.
- Drones com Fotogrametria e Laser Scanner (LiDAR): Veículos aéreos não tripulados que capturam centenas de imagens aéreas georreferenciadas com pontos de controle em solo (GCP). O processamento gera uma Nuvem de Pontos 3D e o Modelo Digital do Terreno (MDT), permitindo calcular volumetrias complexas de corte e aterro em minutos.
Como é feito o levantamento planialtimétrico passo a passo?
A execução de um levantamento planialtimétrico de excelência segue um fluxo de trabalho estruturado em 4 etapas bem definidas:
- Planejamento e Reconhecimento de Campo: A equipe técnica consulta a matrícula do imóvel e as diretrizes do município. No canteiro, instala a base geodésica em um vértice conhecido e implanta a poligonal de apoio com marcos de concreto ou piquetes de madeira tratada.
- Coleta de Pontos em Campo (Irradiação): O operador percorre todo o terreno irradiando pontos com o bastão e prisma (ou antena RTK). São coletadas as coordenadas tridimensionais (X, Y, Z) dos vértices da divisa, variações de relevo no interior do lote, guias, sarjetas, redes de drenagem, postes e árvores com medição do DAP (diâmetro à altura do peito).
- Processamento em Software CAD e Geração de Curvas de Nível: Os dados brutos da caderneta de campo são descarregados em softwares de topografia. O algoritmo realiza a triangulação de Delaunay (TIN) e gera as curvas de nível mestras (a cada 1m ou 5m) e intermediárias (a cada 0,20m ou 0,50m), representando visualmente a inclinação exata do terreno.
- Desenho Técnico e Emissão de ART/RRT: O engenheiro finaliza a prancha técnica em formato DWG e PDF, elabora o memorial descritivo com a descrição perimétrica do imóvel e recolhe a ART no CREA ou RRT no CAU, validando legalmente o laudo.
O que deve constar na planta DWG e no laudo técnico
Para que o arquiteto e o engenheiro calculista desenvolvam seus projetos sem retrabalho, certifique-se de que a prancha técnica entregue pela empresa contenha:
- Identificação do Sistema Geodésico: Indicação clara do datum SIRGAS 2000, fuso UTM e meridiano central.
- Curvas de Nível Cotadas: Linhas altimétricas com intervalos padronizados e cotas legíveis de elevação.
- Locação de Interferências Físicas: Cadastro de árvores protegidas, bueiros de esgoto, caixas de passagem e postes da concessionária.
- Confrontações e Nomes de Vizinhos: Indicação dos limites com vias públicas e nomes/matrículas dos proprietários lindeiros.
- Quadro de Coordenadas dos Vértices: Tabela contendo as coordenadas UTM (Norte e Leste) e cotas de elevação (Z) de cada marco perimétrico.
- Selo Técnico com ART/RRT: Assinatura digital do responsável técnico registrado no conselho de classe.
O ROI da Terraplenagem: Corte e Aterro Balanceado
É na etapa de movimentação de terra que o investimento de R$ 1.500 no levantamento planialtimétrico se paga com retorno imediato de 10 a 20 vezes o seu valor. A terraplenagem é uma das contas mais imprevisíveis de uma obra quando executada no "olhômetro".
Sem o mapa altimétrico, o construtor desconhece o volume geométrico real de terra a movimentar. Além disso, o solo escavado sofre o fenômeno do empolamento (expansão volumétrica de 20% a 35% ao ser desagregado), fazendo com que cada metro cúbico escavado ocupe até 1,35 m³ na caçamba do caminhão.
Matriz de Economia em Terraplenagem com Planialtimétrico (Atualizada 2026)
Com o levantamento planialtimétrico em mãos, o engenheiro realiza a compensação volumétrica de corte e aterro: a terra retirada das cotas mais altas do terreno é reutilizada para nivelar as cotas baixas, reduzindo a necessidade de comprar terra de fora ou pagar viagens caras de caminhão caçamba (bota-fora de R$ 600 a R$ 900 por viagem de 12 m³).
Qual o próximo passo? Monte seu Plano de Obra com IA
Consulte nosso assistente para entender a ordem crítica de execução (ex: impermeabilizar antes de assentar o revestimento) e as exigências da norma NBR 16280 para aprovar a obra com o síndico.
Segurança Jurídica das Divisas e SIRGAS 2000
No Brasil, o sistema geodésico oficial adotado pelo IBGE é o SIRGAS 2000 (Sistema de Referência Geocêntrico para as Américas). Qualquer levantamento realizado com sistema de coordenadas arbitrárias ("sistema local solto") é apenas um desenho sem amarração geográfica global.
Quando o seu terreno possui vértices georreferenciados no sistema SIRGAS 2000, as coordenadas estão vinculadas permanentemente à malha de satélites geodésicos. Isso significa que, mesmo se os marcos físicos forem destruídos por enxurradas ou se uma cerca for deslocada propositalmente por terceiros, qualquer perito judicial consegue reinserir os marcos no milímetro exato em poucos minutos.
Essa blindagem jurídica é indispensável para processos de retificação administrativa de área em cartório, averbação de construções, desmembramento e unificação de lotes ou defesa contra ações de usucapião.
Como contratar e auditar orçamentos de topografia
Ao solicitar propostas comerciais para o levantamento topográfico da sua propriedade, evite escolher apenas pelo menor preço absoluto. Empresas não especializadas costumam cortar custos utilizando aparelhos ópticos descalibrados, omitindo o cadastro de interferências subterrâneas ou deixando de recolher a taxa de ART no CREA.
Utilize o checklist de engenharia abaixo para auditar os orçamentos recebidos:
- Exija a Inclusão Expressa da ART/RRT: Certifique-se de que a taxa de emissão da ART (CREA) ou RRT (CAU) esteja discriminada e inclusa no valor final da proposta.
- Verifique os Formatos de Entrega: Exija o fornecimento do arquivo digital vetorial em DWG (versão AutoCAD compatível com modelagem BIM), do arquivo PDF assinado digitalmente e do memorial descritivo em Word/PDF.
- Confirme o Intervalo das Curvas de Nível: Para projetos residenciais e arquitetônicos de precisão, exija curvas de nível intermediárias com equidistância vertical máxima de 0,50 metro (evite intervalos de 1m ou 2m em lotes urbanos).
- Alinhe a Limpeza Prévia do Terreno: Se o lote possuir capim alto, entulho ou vegetação densa, confirme se a equipe técnica exige a capina prévia do terreno para permitir a visibilidade do laser do prisma.
- Exija o Georreferenciamento SIRGAS 2000: Confirme se os pontos do perímetro estarão amarrados em coordenadas geodésicas oficiais UTM com indicação do fuso.
FAQ — Perguntas Frequentes sobre Levantamento Planialtimétrico
1. O levantamento planialtimétrico é obrigatório para aprovar projeto na Prefeitura?
Sim. A grande maioria dos municípios brasileiros e órgãos de licenciamento ambiental exige a planta planialtimétrica cadastral assinada por profissional habilitado como documento obrigatório para aprovação de projetos arquitetônicos, emissão de Alvará de Construção, processos de desmembramento de lotes e cálculo de taxas de terraplenagem.
2. Quem pode fazer e assinar um levantamento planialtimétrico?
O levantamento topográfico deve ser realizado e assinado exclusivamente por profissionais legalmente habilitados com registro ativo no conselho de classe: Engenheiros Agrimensores, Engenheiros Cartógrafos, Engenheiros Civis habilitados no CREA (com emissão de ART) ou Arquitetos e Urbanistas registrados no CAU (com emissão de RRT).
3. Quanto tempo demora para a equipe realizar a topografia e entregar o laudo?
Para um lote urbano residencial padrão de até 500 m², o trabalho de campo leva de meio período a 1 dia útil completo. O processamento dos dados em escritório, vetorização das curvas de nível em CAD, elaboração do memorial descritivo e emissão da ART leva em média de 2 a 4 dias úteis para a entrega final da documentação.
4. Qual a diferença entre levantamento planialtimétrico e levantamento cadastral?
O levantamento planialtimétrico foca na geometria do relevo e nas dimensões do perímetro (X, Y, Z). O levantamento planialtimétrico cadastral é mais aprofundado: além do relevo e divisas, ele cadastra minuciosamente todos os elementos físicos construídos e interferências existentes no lote e no entorno imediato (postes de luz, fiação aérea, bocas de lobo, árvores protegidas, edificações vizinhas e redes de utilidades públicas).
5. O que é a NBR 13133 e por que ela protege juridicamente o proprietário?
A ABNT NBR 13133 é a norma brasileira que estabelece os métodos, instrumentos, limites de erro angular e linear e requisitos mínimos para levantamentos topográficos. Um laudo emitido em estrita conformidade com a NBR 13133 possui validade jurídica incontestável para periciais judiciais de demarcação de divisas e retificações de área perante o Cartório de Registro de Imóveis.
6. Como o levantamento planialtimétrico reduz os custos de muro de arrimo e fundações?
Ao fornecer as cotas exatas de desnível do terreno, o engenheiro estrutural projeta o muro de arrimo com a altura e espessura estritamente necessárias para conter o maciço de solo, evitando superdimensionamentos caros. Na etapa de fundações, ele define a cota exata de apoio das sapatas e estacas em relação ao perfil do terreno acabado, impedindo desperdícios com concreto excedente.
Conclusão
O levantamento planialtimétrico é o investimento inicial de maior retorno sobre o capital (ROI) em qualquer construção ou reforma. Ao investir entre R$ 1.200 e R$ 4.500 no mapeamento tridimensional do seu terreno, você evita gastos de R$ 20.000 a mais de R$ 50.000 em muros de arrimo desnecessários, caminhões de terra excedentes e bombas de esgoto emergenciais.
Além da economia em canteiro, a planta topográfica com ART/RRT e georreferenciamento SIRGAS 2000 blinda seu patrimônio contra disputas de divisas com vizinhos e garante aprovação célere na prefeitura e no cartório de registro de imóveis.
